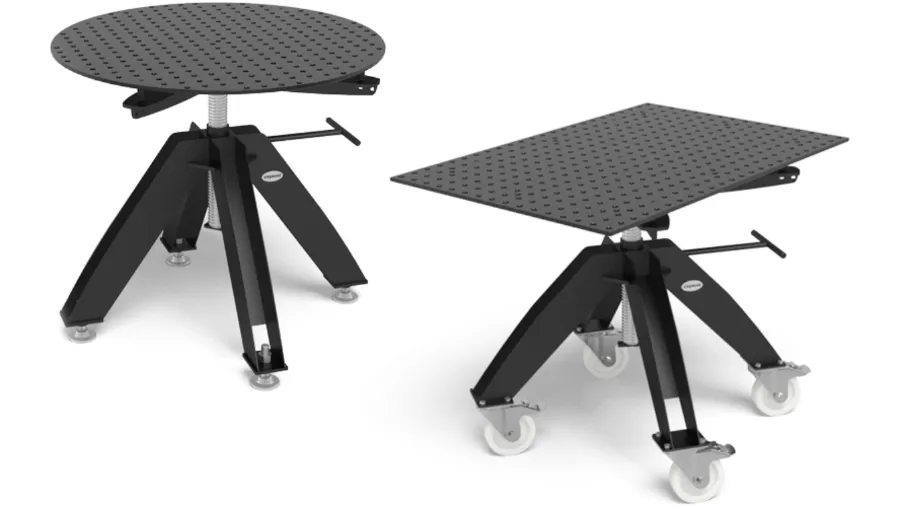

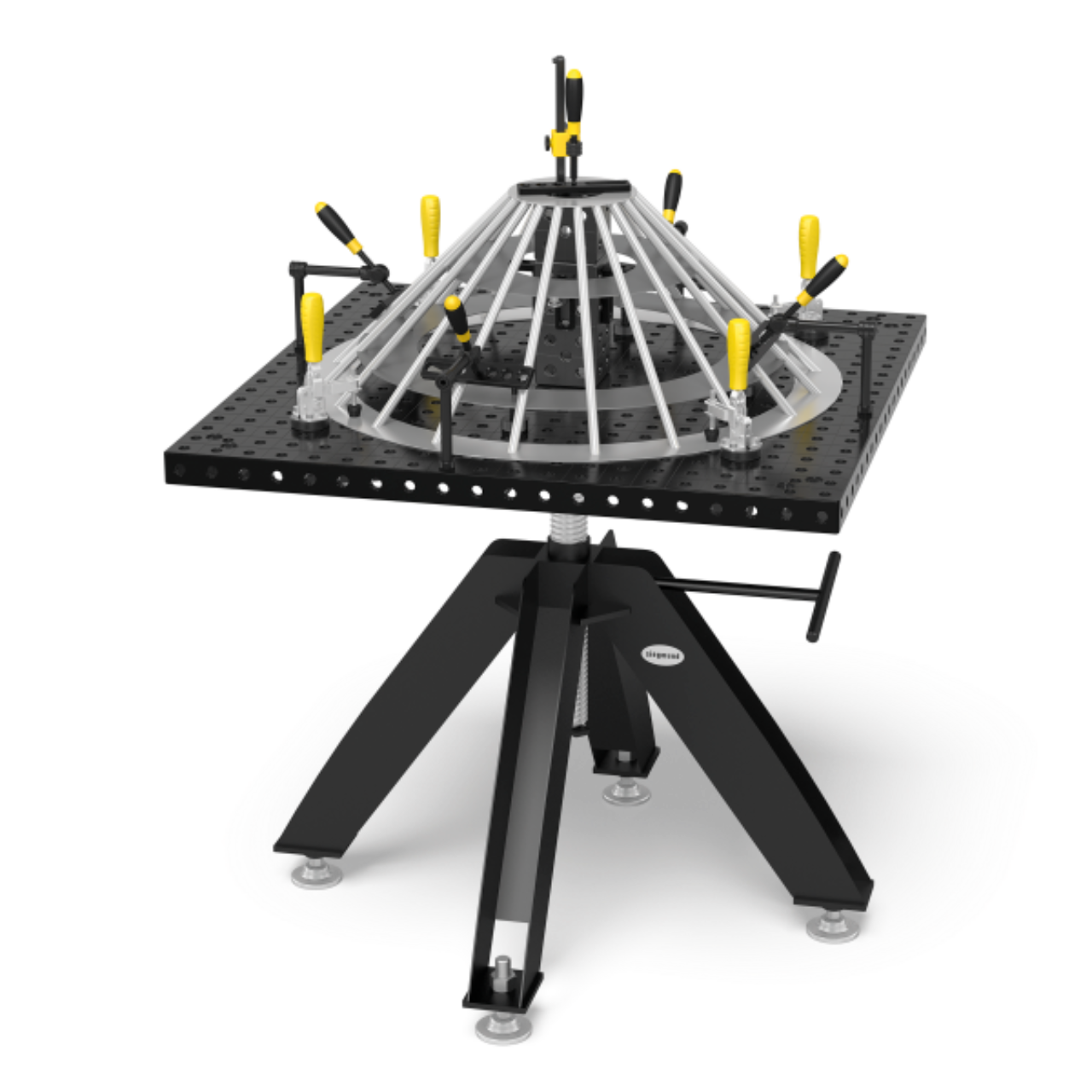

Siegmund állítható magasságú forgóasztal

A forgóasztalok használata során a munkadarabot a kívánt helyzetbe forgathatjuk, miközben a trapézmenetes orsónak köszönhetően az asztallap magasságállítása is megvalósul

Az állítható magasságú forgóasztalokról

Ha a munka során gyakran felmerül az igény a hegesztett szerkezet helyzetének és magasságának változtatására, akkor célszerű egy állítható magasságú forgóasztal beszerzése. A kézzel elforgatható asztallap lehetővé teszi a munkadarab egyszerű pozícionálását. Trapézmenetes orsós szerkezetének köszönhetően forgatás közben az asztallap magassága 780–1100 mm mérettartományban állítható. A kívánt pozíció és magasság reteszelő kar segítségével rögzíthető.

A forgóasztal szintezőtalpas és fékezhető kerekes vázzal is rendelhető, így akár mobil munkahelyként is használhatjuk. Az opcionálisan felszerelhető forgó áramátadó használatával pedig a gyakran forgatott munkadarab testelésére sem kell külön figyelmet fordítanunk.

A forgóasztalokhoz a Siegmund mindhárom rendszerében többféle méretű asztallap áll rendelkezésre – négyzetes, téglalap vagy kör alakú kivitelben is.

A forgóasztalok jellemzői

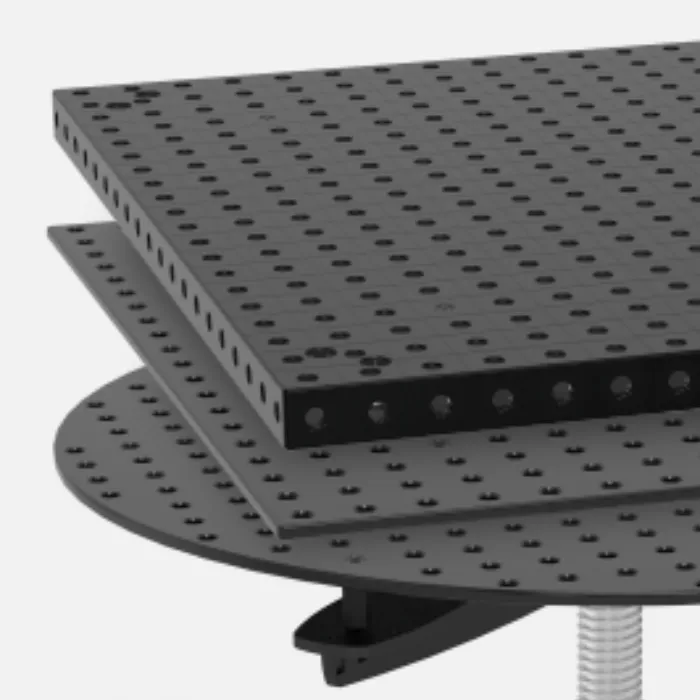

Asztallapok

Többféle méretű és anyagminőségű asztallap áll rendelkezésre ∅16 mm, ∅22 mm vagy ∅28 mm rendszerfuratokkal, négyzetes, téglalap, ill. kör alakú kivitelben is.

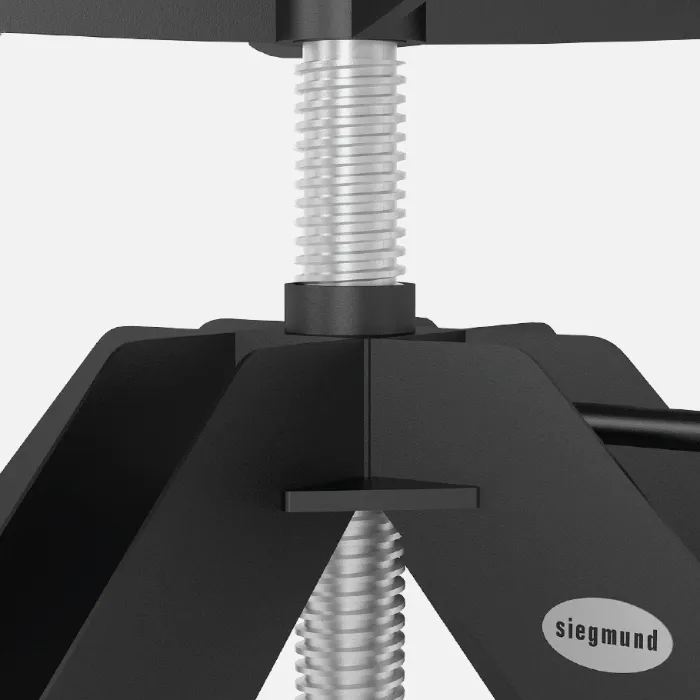

Trapézmenetes orsó

Az asztallap kézi erővel szabadon forgatható és pozícióban rögzíthető. A trapézmenetes orsónak köszönhetően az asztallap forgatása közben a magasságállítás is létrejön.

Talpas vagy görgős váz

A négy lábon álló vázszerkezet szintezőtalpakkal vagy fékezhető önbeálló kerekekkel is rendelhető, így mobil munkahelyként is használható. Mindkét változat teherbírása 1000 kg.

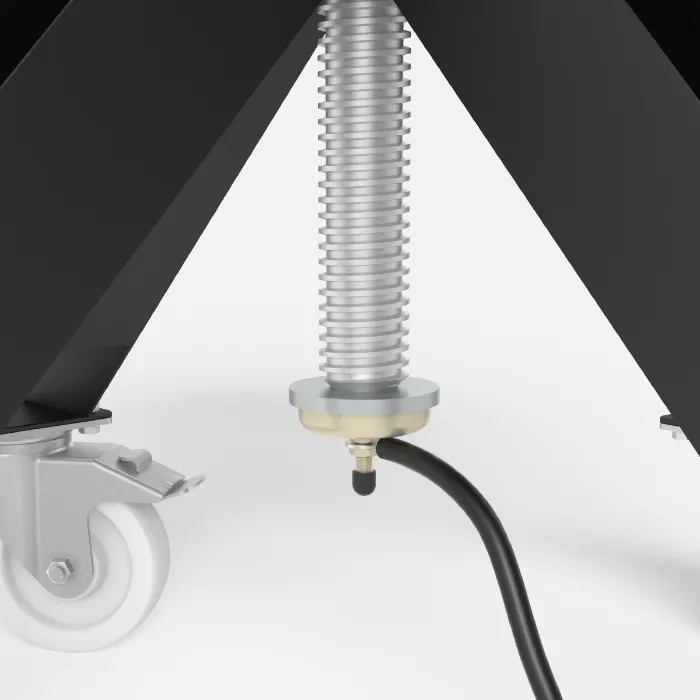

Forgó áramátadó

Az opcionálisan rendelhető forgó áramátadó használatával a gyakran forgatott munkadarabok testelése is egyszerűen megoldható a testkábel tekeredése nélkül.

Forgóasztal változatok

	Forgóasztal négyszögletes szerkezeti acél asztallappal	Forgóasztal négyszögletes szerszámacél asztallappal	Forgóasztal kör alakú szerszámacél asztallappal

Furatátmérő	∅16 mm	∅16 mm	∅16 mm
Furatrács az asztallapon	50×50 mm	50×50 mm	50×50 mm
Rácsvonalak osztása	50×50 mm	—	—
Oldalmagasság	50 mm	—	—
Anyagvastagság	11,5–13 mm	12 mm	12 mm
Anyagminőség	S355J2+N szerkezeti acél	X8.7 átedzett szerszámacél	X8.7 átedzett szerszámacél
Felületkezelés	plazmanitridált	plazmanitridált	plazmanitridált
Alapkeménység	165–220 Vickers	280–340 Vickers	280–340 Vickers
Felületi keménység	450–750 Vickers	450–850 Vickers	450–850 Vickers
Teherbírás	1000 kg	1000 kg	1000 kg
Választható méretek	1000×1000 mm 1200×800 mm 1200×1200 mm — —	1000×1000 mm 1200×800 mm 1200×1200 mm — —	— — — ∅1000 mm —

	Forgóasztal négyszögletes asztallappal, diagonális furatrács	Forgóasztal négyszögletes asztallappal, 100×100 mm furatrács	Forgóasztal kör alakú asztallappal, diagonális furatrács

Furatátmérő	∅22 mm	∅22 mm	∅22 mm
Furatrács az asztallapon	diagonális	100×100 mm	diagonális
Anyagvastagság	18 mm	18 mm	18 mm
Anyagminőség	S355J2+N szerkezeti acél	S355J2+N szerkezeti acél	S355J2+N szerkezeti acél
Felületkezelés	plazmanitridált	plazmanitridált	plazmanitridált
Alapkeménység	165–220 Vickers	165–220 Vickers	165–220 Vickers
Felületi keménység	450–750 Vickers	450–750 Vickers	450–750 Vickers
Teherbírás	1000 kg	1000 kg	1000 kg
Választható méretek	1000×1000 mm — 1200×1200 mm — —	— 1200×800 mm — — —	— — — — ∅1100 mm

	Forgóasztal négyszögletes asztallappal	Forgóasztal négyszögletes Premium Light asztallappal	Forgóasztal négyszögletes 100×100 mm asztallappal	Forgóasztal kör alakú asztallappal

Furatátmérő	∅28 mm	∅28 mm	∅28 mm	∅28 mm
Furatrács az asztallapon	diagonális	diagonális	100×100 mm	diagonális
Anyagvastagság	25 mm	15 mm	15 mm	15 mm
Anyagminőség	X8.7 átedzett szerszámacél	X8.7 átedzett szerszámacél	X8.7 átedzett szerszámacél	X8.7 átedzett szerszámacél
Felületkezelés	plazmanitridált	plazmanitridált	plazmanitridált	plazmanitridált
Alapkeménység	280–340 Vickers	280–340 Vickers	280–340 Vickers	280–340 Vickers
Felületi keménység	450–850 Vickers	450–850 Vickers	450–850 Vickers	450–850 Vickers
Teherbírás	1000 kg	1000 kg	1000 kg	1000 kg
Választható méretek	1000×1000 mm 1200×800 mm 1200×1200 mm — —	1000×1000 mm — 1200×1200 mm — —	— 1200×800 mm — — —	— — — — ∅1100 mm
