Siegmund sín rendszer

Padlóba süllyesztett vagy padlószint feletti síneken futó hegesztőasztalokból és U-derékszögekből álló rendszer, amely hosszabb és bonyolultabb felépítésű gyártmányok készülékezéséhez használható

A sín rendszerről

A padlóba süllyesztett vagy padlószint feletti síneken futó hegesztőasztalokból és U-derékszögekből álló rendszer hosszabb és bonyolultabb felépítésű gyártmányok készülékezéséhez nyújt rugalmas megoldást. A rendszer lehetővé teszi a hegesztőasztalok könnyű mozgatását és pontos rögzítését a sínek mentén, ezáltal a nagy kiterjedésű munkadarabok gyártása is kis mérettűrésekkel valósítható meg.

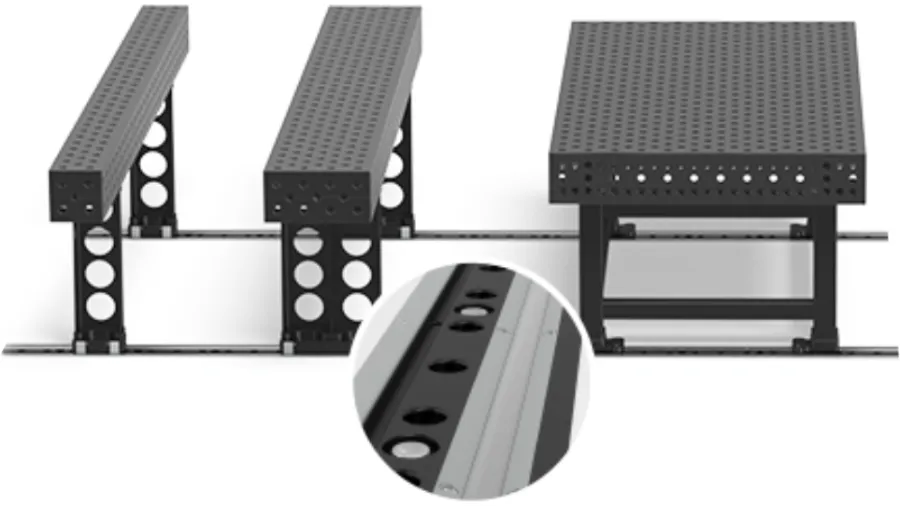

A 2000 mm és 3000 mm hosszúságú elemekből felépített síneken a gördülőfelületet edzett-köszörült körszelvényes rúd biztosítja. A sínprofilokon 100 mm osztásban elhelyezett rendszerfuratok lehetővé teszik a hegesztőasztalok gyors és pontos rögzítését, míg a sínek végén elhelyezett ütközők megakadályozzák a túlfutást. A borulásgátló hornyok pedig megakadályozzák a keskeny U-derékszögek billenését mozgatás közben.

A hegesztőasztalok és U-derékszögek különböző magasságú keretekre, illetve állványokra szerelhetők, melyek talprészében 90º szögben elforgatható görgők helyezkednek el. Egy három sínszálas rendszerben a hegesztőasztalok ezáltal hosszanti és keresztirányban is a sínre helyezhetők, további elrendezési lehetőségeket biztosítva a gyártási folyamat során. A pozíció rögzítéséhez használható rendszerfuratok szintén a talprészben kaptak helyet.

A sín rendszer jellemzői

Keretek és állványok

A síneken futó hegesztőasztalok és U-derékszögek különböző magasságú keretekre, illetve állványokra szerelhetők.

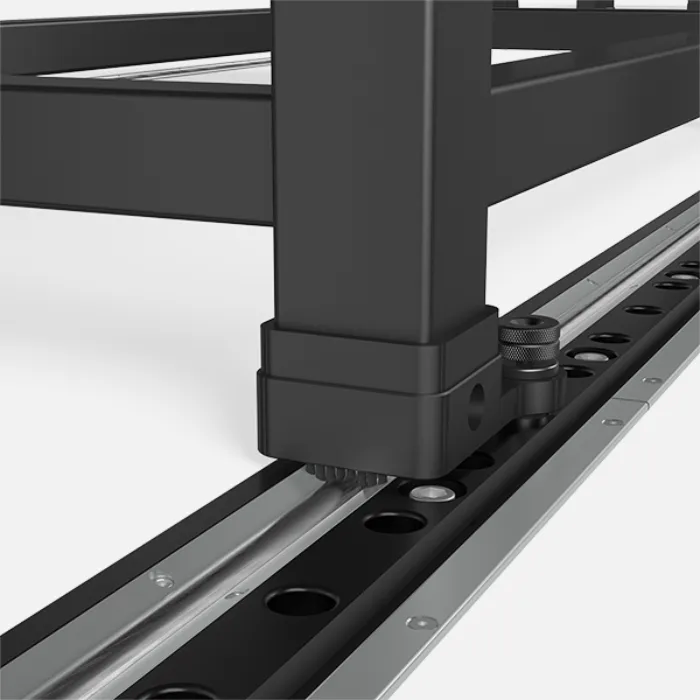

Sínek

A gördülőfelületet az edzett-köszörült körszelvényes rúd biztosítja, a biztonságról pedig a borulásgátló horony gondoskodik.

Elfordítható görgők

A görgős talprész elforgatásával a hegesztőasztalok hosszanti és keresztirányban is a sínre helyezhetők.

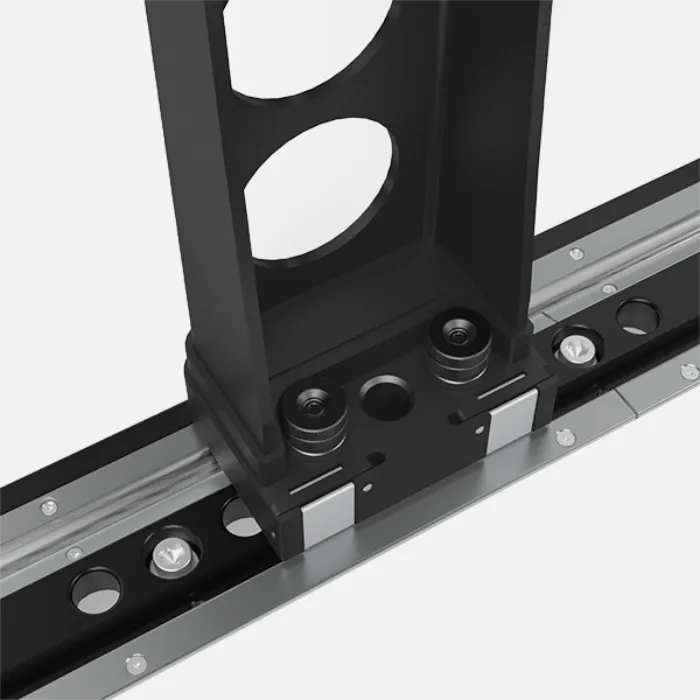

Pozícionálás

A pozíció pontos rögzítését a keretek és állványok talprészein, valamint a síneken elhelyezett rendszerfuratok teszik lehetővé.

Hegesztőasztalok és U-derékszögek

	Hegesztőasztal	Keret hegesztőasztalhoz	U-derékszög	Állvány U-derékszöghöz

Furatátmérő	∅28 mm	∅28 mm	∅28 mm	∅28 mm
Választható anyagminőség	S355J2+N szerkezeti acél X8.7 átedzett szerszámacél	—	S355J2+N szerkezeti acél —	—
Felületkezelés	plazmanitridált	—	plazmanitridált	—
Választható méretek	2000×1000×200 mm 2400×1200×200 mm 3000×1500×200 mm	—	1000×200×200 mm 1000×200×400 mm 1200×200×200 mm 1200×200×400 mm 1500×200×200 mm 1500×200×400 mm 2000×200×200 mm 2000×200×400 mm 2400×200×200 mm 2400×200×400 mm 3000×200×200 mm 3000×200×400 mm	—
Keret/állvány magasság	—	200 mm 300 mm 400 mm 500 mm 600 mm 650 mm 750 mm	—	200 mm 300 mm 400 mm 500 mm 600 mm 650 mm 750 mm
