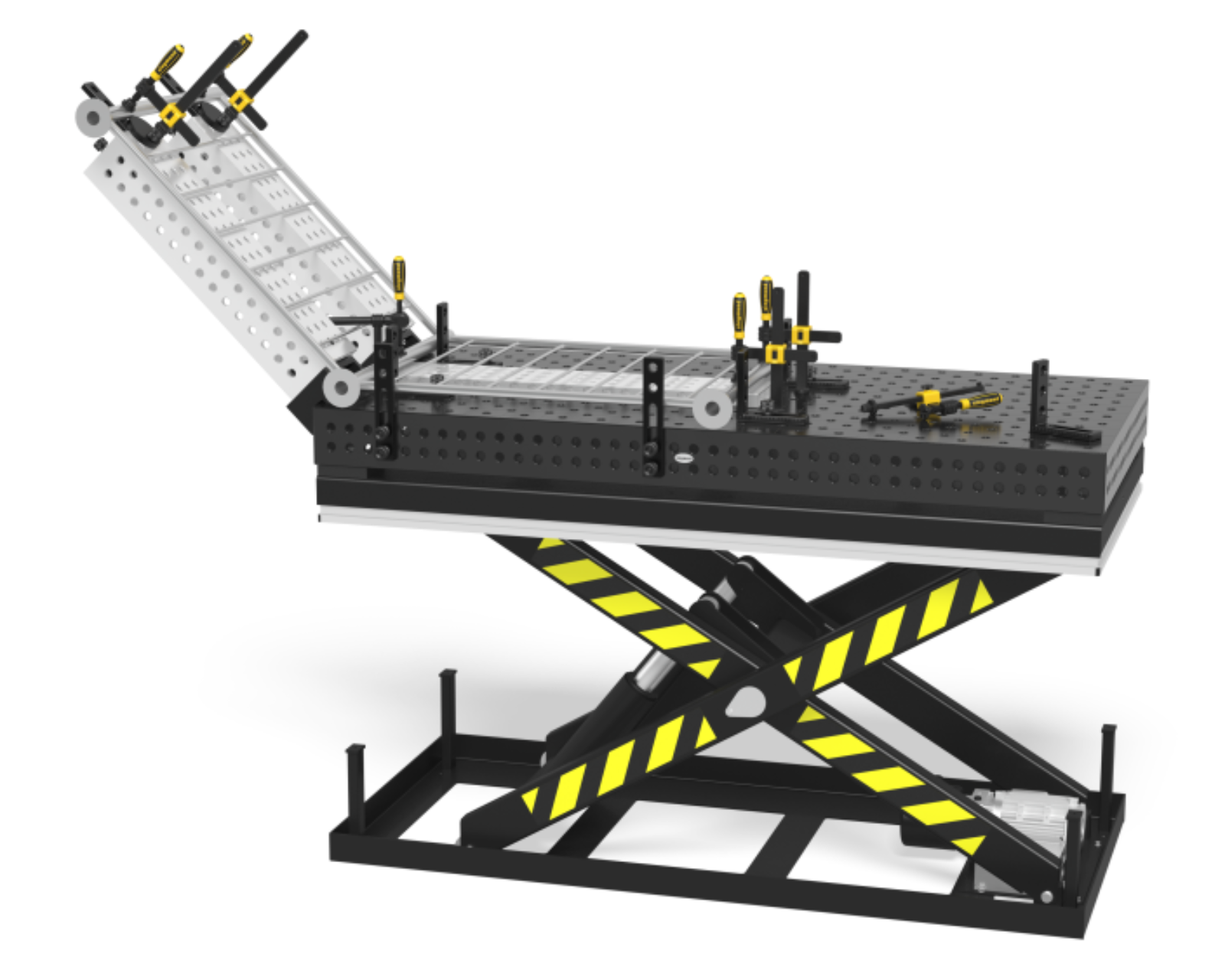

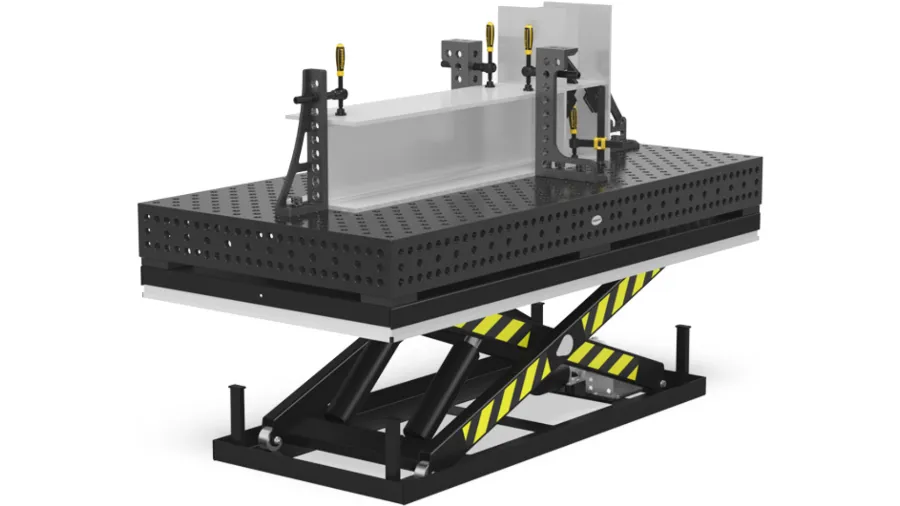

Siegmund gépi hidraulikus emelőasztal

A biztonsági elemekkel felszerelt, nagy teljesítményű gépi hidraulikus emelőasztallal nagy kiterjedésű és nehéz munkadarabokat állíthatunk a megfelelő magasságba az ergonomikus munkavégzés érdekében

A gépi hidraulikus emelőasztalokról

Az ergonomikus munkavégzés érdekében a hegesztett szerkezet magasságának változtatása gyakran elengedhetetlen. A nagyméretű és nehéz munkadarabok mozgatására kifejlesztett hidraulikus emelőasztal használata során a magasságállítás könnyen megvalósítható. Az emelést és süllyesztést egy 2,2 kW teljesítményű hidraulikus tápegység és két munkahenger biztosítja. A működtetés 5 méteres vezetékes távirányító konzol segítségével történik.

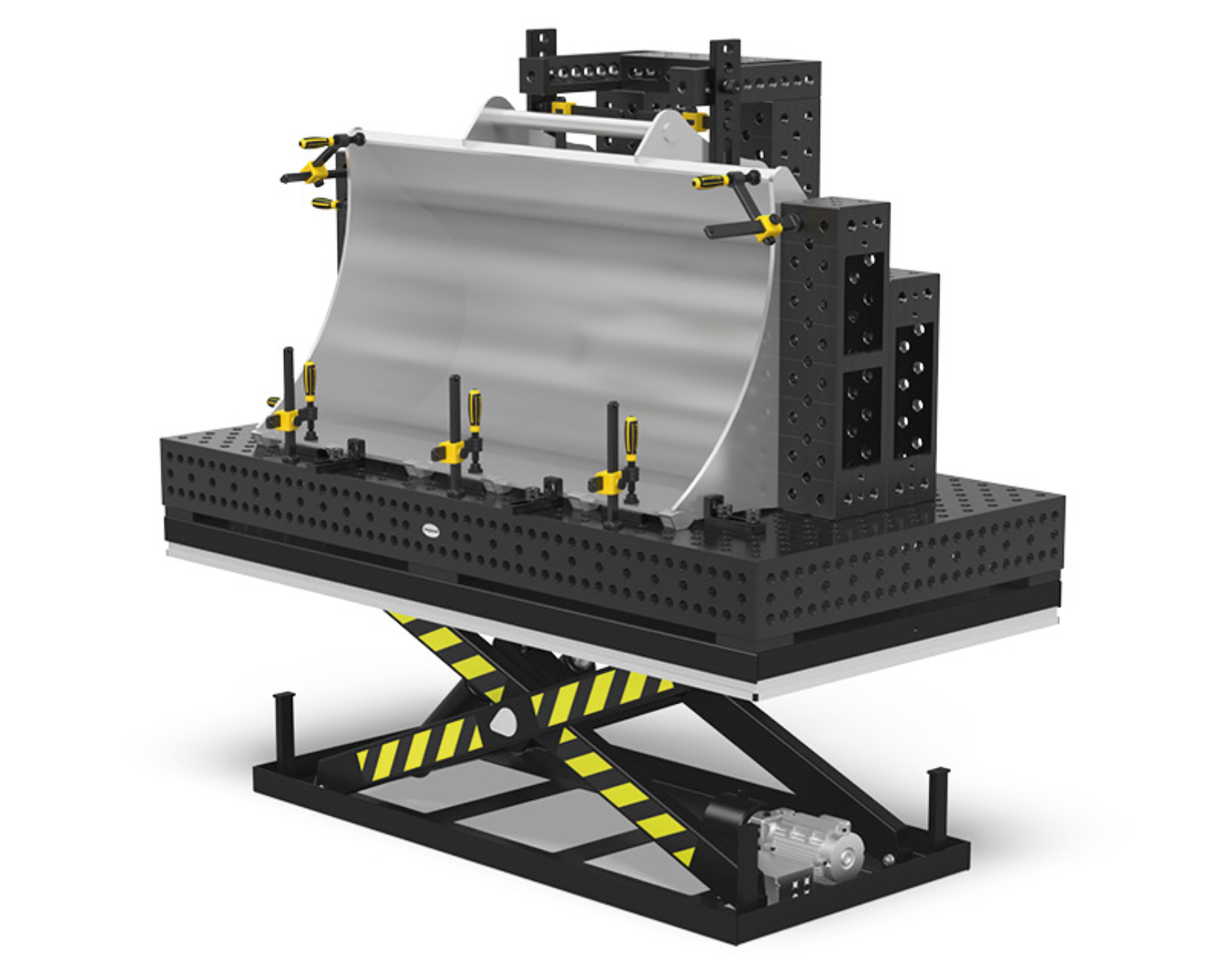

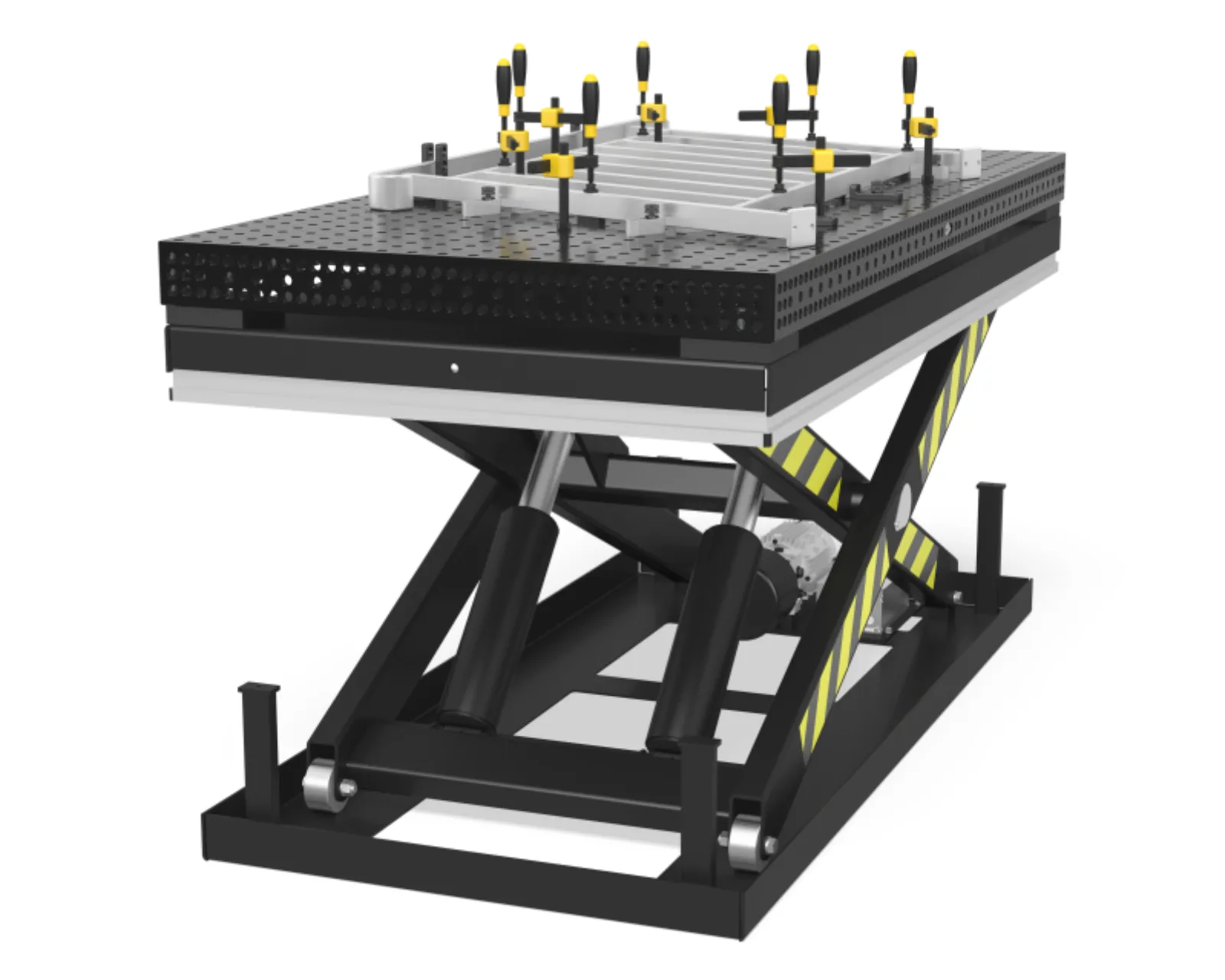

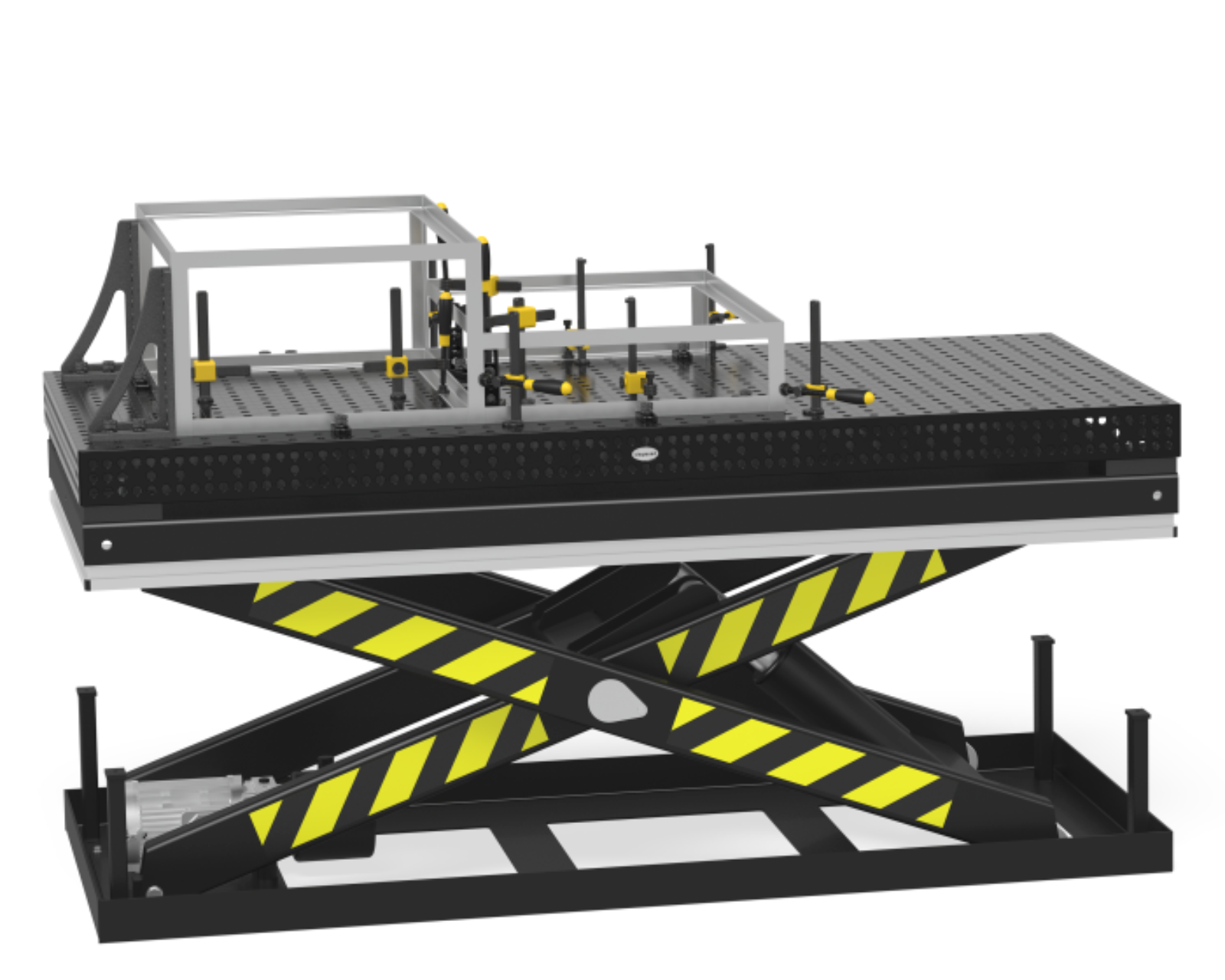

Négyféle méretű emelőkeret közül választhatunk, melyeket ∅16 mm, ∅22 mm vagy ∅28 mm rendszerfuratokkal ellátott, többféle anyagminőségű asztallappal szerelhetünk fel. A megfelelő asztallap kiválasztása során célszerű figyelembe venni, hogy annak saját tömege csökkenti az emelőkeret teljes teherbírását. A berendezés szintezőtalpas kerettel is kiegészíthető, amely lehetővé teszi a villástargoncával történő mozgatást.

A távirányító konzolon elhelyezett vészkapcsoló és az emelőlap alatt körbefutó érintőszenzor segíti a biztonságos üzemeltetést. Az asztallap leengedése során személy vagy tárgy érintésére leáll a mozgás. A rendszer hegesztőárammal szembeni védelmét pedig az emelőkeret és az asztallap között elhelyezett szigetelőlapok biztosítják.

Az emelőasztalok jellemzői

Szigetelőlapok

Az emelőkeret és az asztallap közötti szigetelőlemezek biztosítják az elektromos rendszer védelmét.

Érintőszenzor

Az emelőlap alatt körbefutó érintőszenzor segíti a biztonságos üzemeltetést. Személy vagy tárgy érintésére a mozgás azonnal leáll.

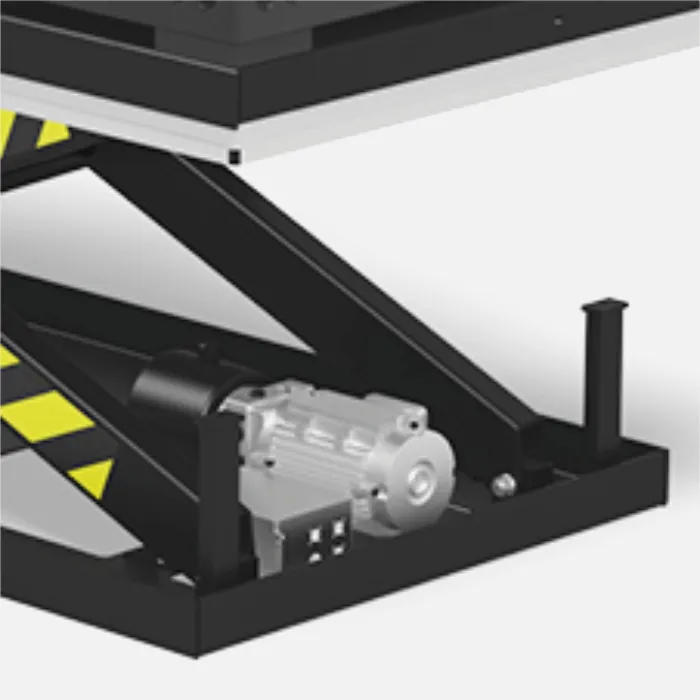

Emelés és süllyesztés

Az emelést és süllyesztést egy 2,2 kW teljesítményű hidraulikus tápegység és két munkahenger biztosítja.

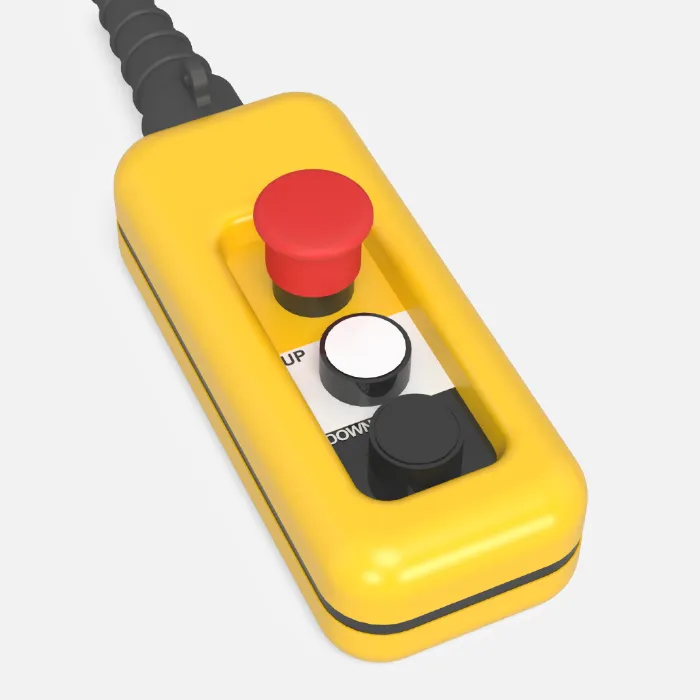

Távirányító konzol

A működtetés 5 méteres vezetékes távirányító konzol segítségével történik, amelyen vészkapcsoló is helyett kapott.

Emelőkeretek

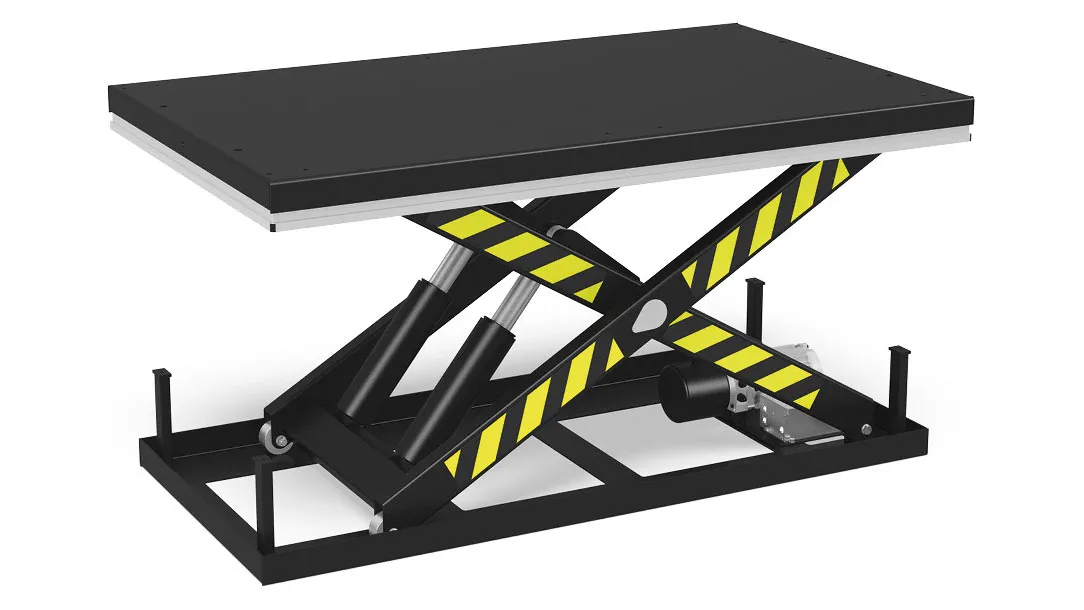

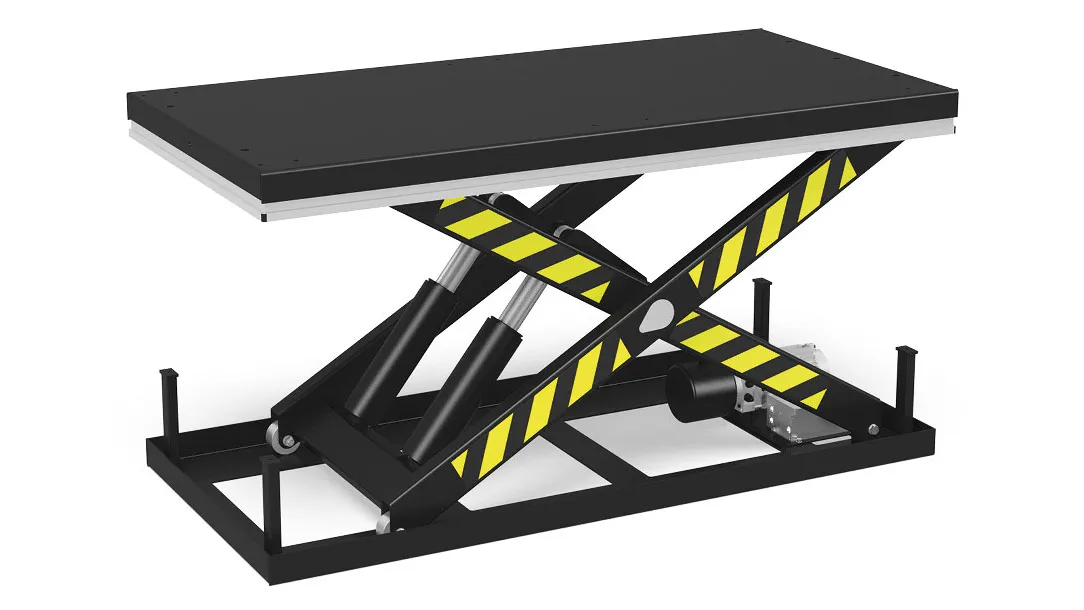

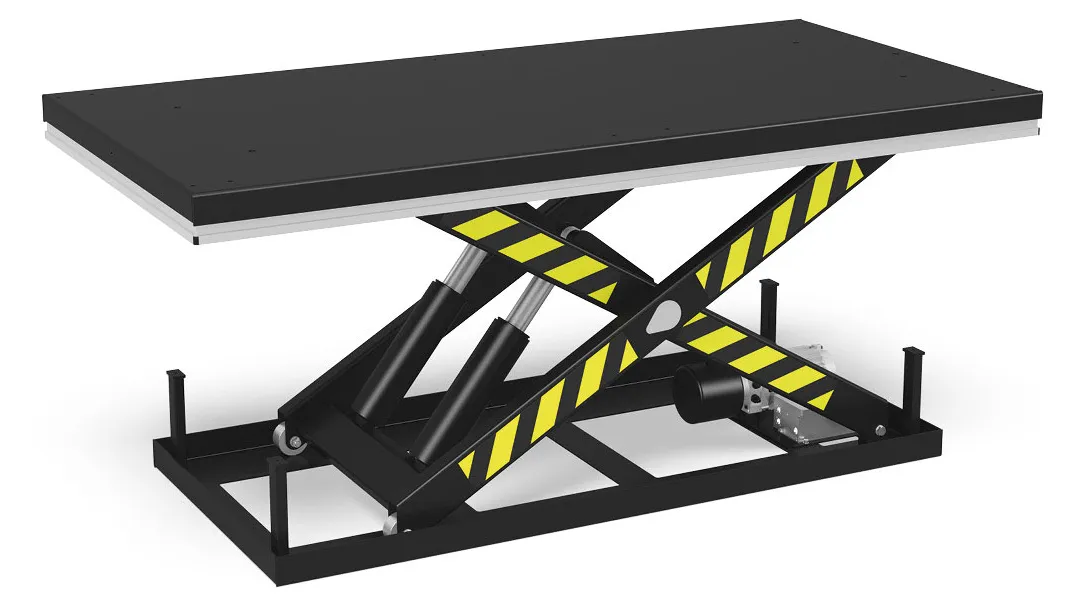

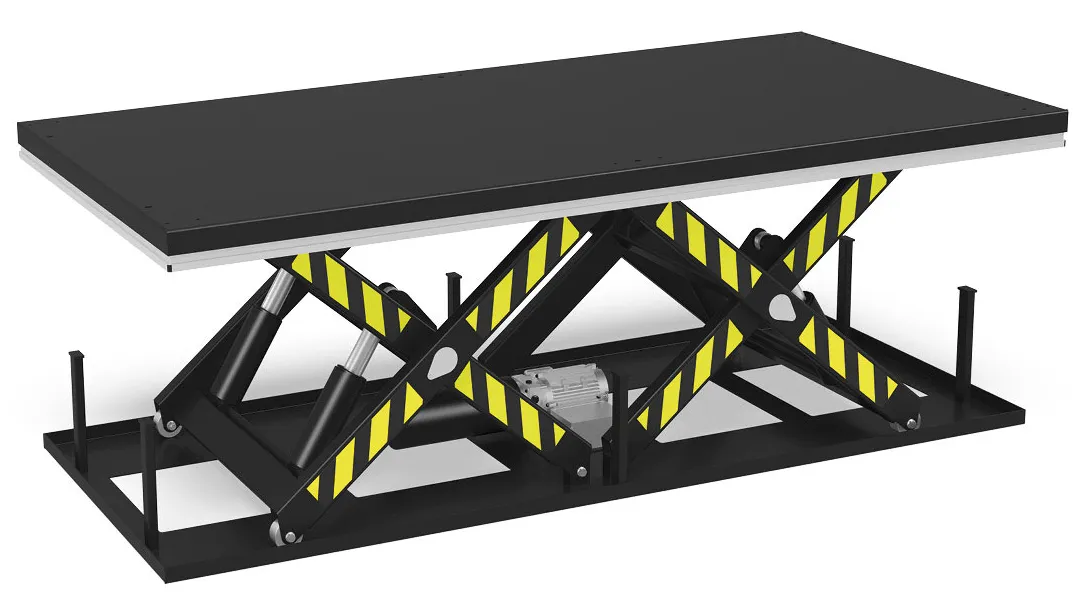

	Emelőkeret 2010	Emelőkeret 2012	Emelőkeret 2412	Emelőkeret 3015

Asztallap mérete	2000×1000 mm	2000×1200 mm	2400×1200 mm	3000×1500 mm
Min. magasság *	330 mm	330 mm	330 mm	430 mm
Max. magasság *	1430 mm	1430 mm	1430 mm	1080 mm
Emelés ideje terhelés alatt	45–55 sec	45–55 sec	45–55 sec	35–45 sec
Teherbírás *	4000 kg	4000 kg	4000 kg	6000 kg
* Az adatok csak a hidraulikus emelőkeretre vonatkoznak, asztallap nélkül.

Választható asztallapok

	Professional 750	Professional Extreme 8.7	Professional Extreme 8.7 PLUS

Furatátmérő	∅16 mm	∅16 mm	∅16 mm
Furatrács az asztallapon	50×50 mm	50×50 mm	50×50 mm
Rácsvonalak osztása	50×50 mm	50×50 mm	50×50 mm
Oldalmagasság	100 mm	100 mm	150 mm
Furatrács az oldallapon	25×50 mm	25×50 mm + diagonális	25×50 mm + diagonális
Anyagvastagság	11,5–13 mm	11,5–13 mm	11,5–13 mm
Anyagminőség	S355J2+N szerkezeti acél	X8.7 átedzett szerszámacél	X8.7 átedzett szerszámacél
Felületkezelés	plazmanitridált	plazmanitridált	plazmanitridált
Alapkeménység	165–220 Vickers	280–340 Vickers	280–340 Vickers
Felületi keménység	450–750 Vickers	450–850 Vickers	450–850 Vickers
Választható méretek *	2000×1000 mm (3646 kg) — 2400×1200 mm (3497 kg) 3000×1500 mm (5242 kg)	2000×1000 mm (3649 kg) 2000×1200 mm (3588 kg) 2400×1200 mm (3501 kg) 3000×1500 mm (5247 kg)	2000×1000 mm (3603 kg) — 2400×1200 mm (3447 kg) 3000×1500 mm (5150 kg)
* A zárójelben megadott értékek az asztallap tömegével csökkentett teherbírást jelölik.

	Professional 750	Professional Extreme 8.7	Professional Extreme 8.7 PLUS

Furatátmérő	∅22 mm	∅22 mm	∅22 mm
Furatrács az asztallapon	100×100 mm	diagonális	diagonális
Rácsvonalak osztása	100×100 mm	100×100 mm	100×100 mm
Oldalmagasság	150 mm	150 mm	250 mm
Furatrács az oldallapon	50×50 mm	50×50 mm	50×50 mm
Anyagvastagság	17–19 mm	17–19 mm	17–19 mm
Anyagminőség	S355J2+N szerkezeti acél	X8.7 átedzett szerszámacél	X8.7 átedzett szerszámacél
Felületkezelés	plazmanitridált	plazmanitridált	plazmanitridált
Alapkeménység	165–220 Vickers	280–340 Vickers	280–340 Vickers
Felületi keménység	450–750 Vickers	450–850 Vickers	450–850 Vickers
Választható méretek *	2000×1000 mm (3471 kg) — 2400×1200 mm (3260 kg) 3000×1500 mm (4903 kg)	2000×1000 mm (3481 kg) 2000×1200 mm (3398 kg) 2400×1200 mm (3275 kg) 3000×1500 mm (4927 kg)	2000×1000 mm (3378 kg) — 2400×1200 mm (3151 kg) 3000×1500 mm (4927 kg)
* A zárójelben megadott értékek az asztallap tömegével csökkentett teherbírást jelölik.

	Professional 750	Professional Extreme 8.7	Professional Extreme 8.7 hatszöghornyos	Professional Extreme 8.8 PLUS

Furatátmérő	∅28 mm	∅28 mm	∅28 mm	∅28 mm
Furatrács az asztallapon	100×100 mm	diagonális	100×100 mm	diagonális
Hornyok osztása	—	—	100 mm	—
Rácsvonalak osztása	100×100 mm	100×100 mm	—	100×100 mm
Oldalmagasság	200 mm	200 mm	200 mm	300 mm
Furatrács az oldallapon	50×100 mm	50×100 mm + diagonális	50×100 mm + diagonális	50×100 mm + diagonális
Anyagvastagság	24,5–27 mm	24,5–27 mm	24,5–27 mm	24,5–27 mm
Anyagminőség	S355J2+N szerkezeti acél	X8.7 átedzett szerszámacél	X8.7 átedzett szerszámacél	X8.8 átedzett szerszámacél
Felületkezelés	plazmanitridált	plazmanitridált	plazmanitridált	plazmanitridált
Alapkeménység	165–220 Vickers	280–340 Vickers	280–340 Vickers	360–420 Vickers
Felületi keménység	450–750 Vickers	450–850 Vickers	450–850 Vickers	500–900 Vickers
Választható méretek *	2000×1000 mm (3270 kg) 2000×1200 mm (3157 kg) 2400×1200 mm (3014 kg) 3000×1500 mm (4483 kg)	2000×1000 mm (3301 kg) 2000×1200 mm (3194 kg) 2400×1200 mm (3053 kg) 3000×1500 mm (4575 kg)	2000×1000 mm (3332 kg) — 2400×1200 mm (3080 kg) 3000×1500 mm (4644 kg)	2000×1000 mm (3174 kg) — 2400×1200 mm (2898 kg) 3000×1500 mm (4344 kg)
* A zárójelben megadott értékek az asztallap tömegével csökkentett teherbírást jelölik.
