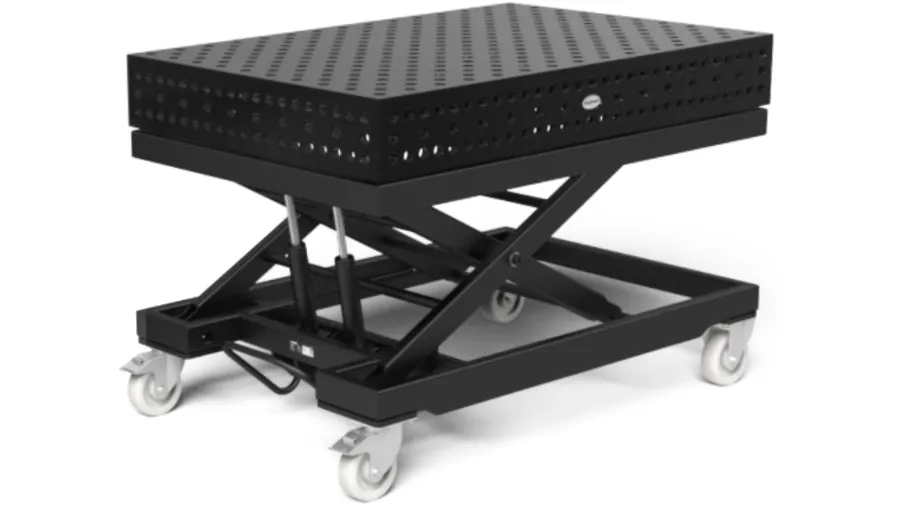

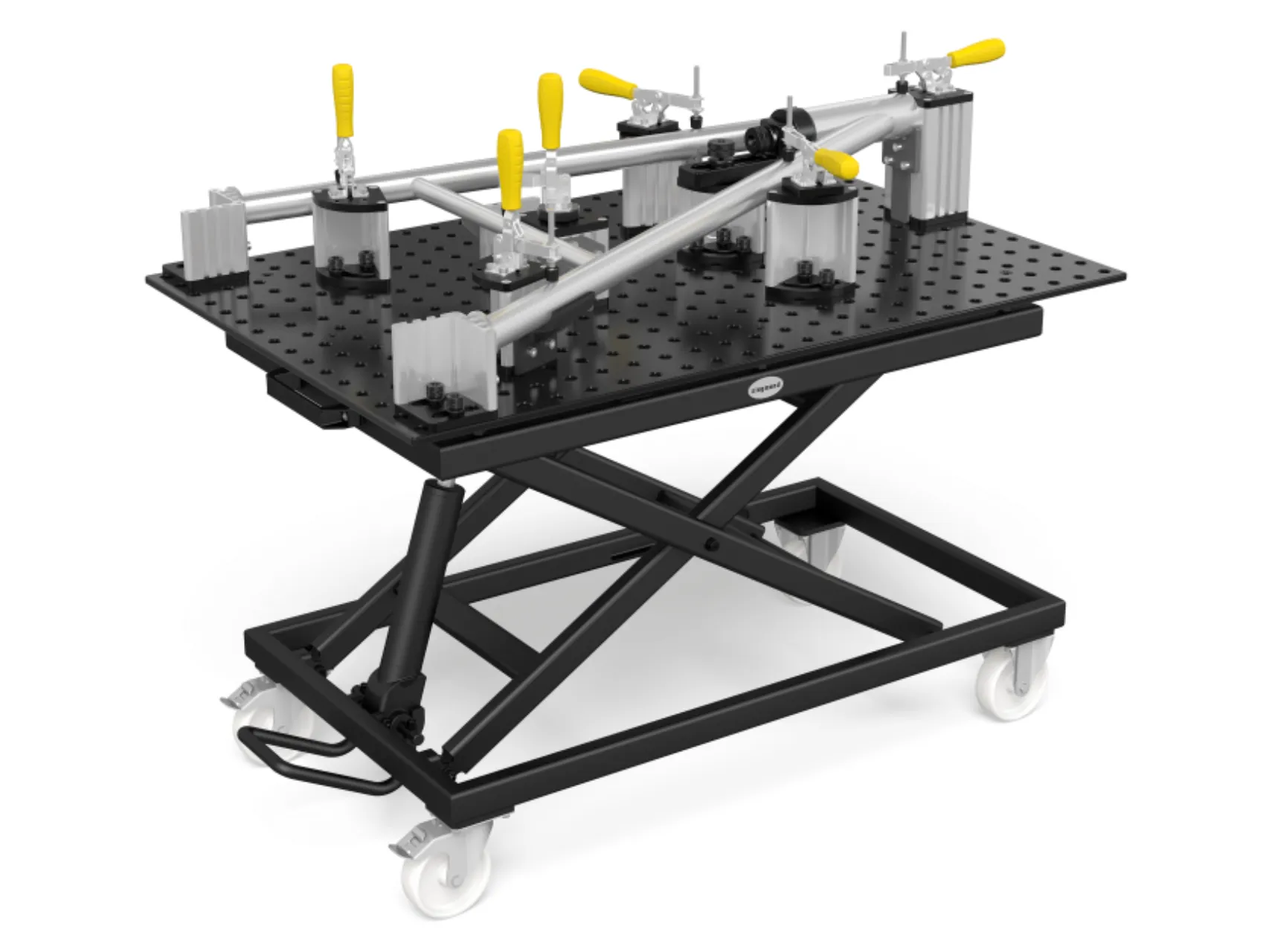

Siegmund kézi hidraulikus munkapad

A kézi működtetésű hidraulikus emelőpaddal a munkafelület lábpedál és kéziszelep segítségével könnyen a megfelelő magasságba állítható, a mobilitásról pedig fékezhető görgők gondoskodnak

A kézi hidraulikus munkapadokról

Az ergonomikus munkakörnyezet kialakításához a hegesztett szerkezet magasságának változtatása gyakran elengedhetetlen. A kézi működtetésű hidraulikus emelőpadok használatával a magasságállítás könnyen megvalósítható. Az asztallap emelése lábpedál, süllyesztése pedig kéziszelep segítségével történik.

A különböző teherbírású vázak fékezhető görgőkkel vannak felszerelve, így akár a munkadarab helyzetbe forgatása is egyszerűen megoldható. Az emelőpadot ráadásul mobil munkaállomásként is használhatjuk.

A munkapad vázszerkezetét ∅16 mm, ∅22 mm vagy ∅28 mm rendszerfuratokkal ellátott, többféle méretű és anyagminőségű asztallappal szerelhetjük fel. A vázra szerelt asztallap saját tömege csökkenti a teljes teherbírást, amelyet a váz és az asztallap kiválasztása során is célszerű figyelembe venni.

Az emelőpadok jellemzői

Vázak és asztallapok

Különböző teherbírású vázak és többféle méretű, ∅16 mm, ∅22 mm vagy ∅28 mm rendszerfuratokkal ellátott asztallapok kombinációja választható.

Asztallap felszerelése

Az egyszerű asztallapok felszerelése a rendszerfuratokon keresztül, az oldallapokkal rendelkező asztallapok szerelése pedig a lábfuratok segítségével történik.

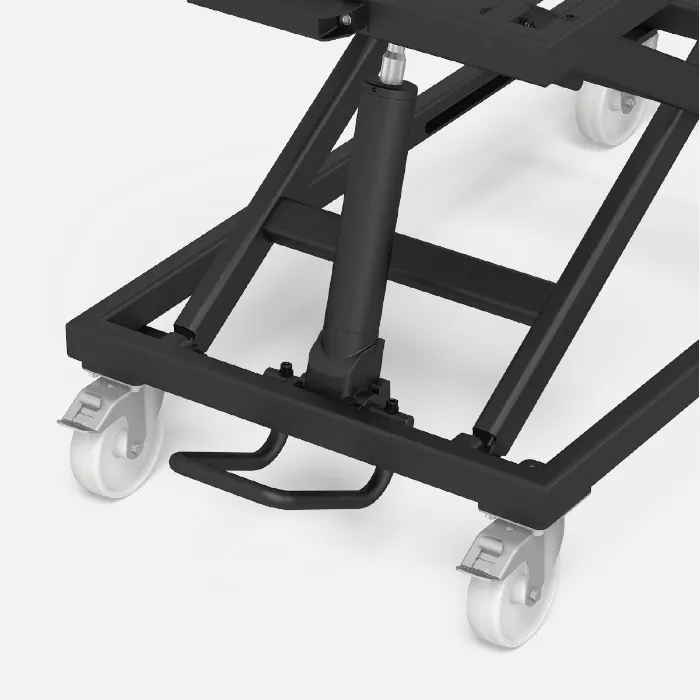

Emelés és süllyesztés

Az asztallap magasságállítása lábpedállal és kéziszeleppel működtethető hidraulikus munkahenger segítségével történik 700–1000 mm, ill. 800–1100 mm tartományban.

Védőlemez

Az asztallap alatt elhelyezett takarólemez megvédi a hidraulikus munkahengert a hegesztési fröccsenésektől és más szennyeződésektől, ezáltal biztosítja a hosszú élettartamot.

Vázszerkezetek

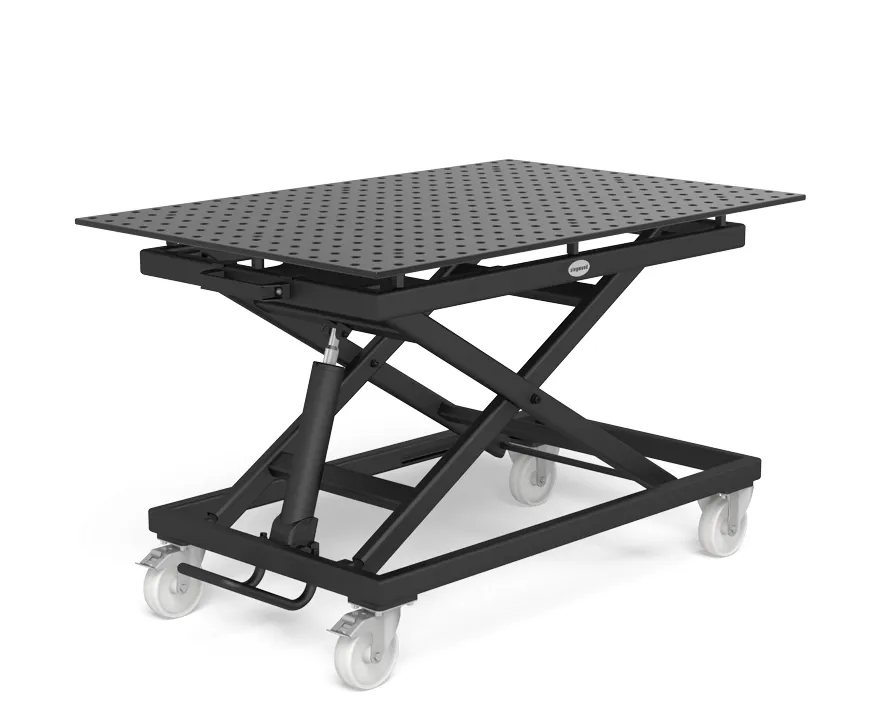

500 kg

Magasságállítás: 700–1000 mm
Munkahengerek száma: 1
Teherbírás: 500 kg

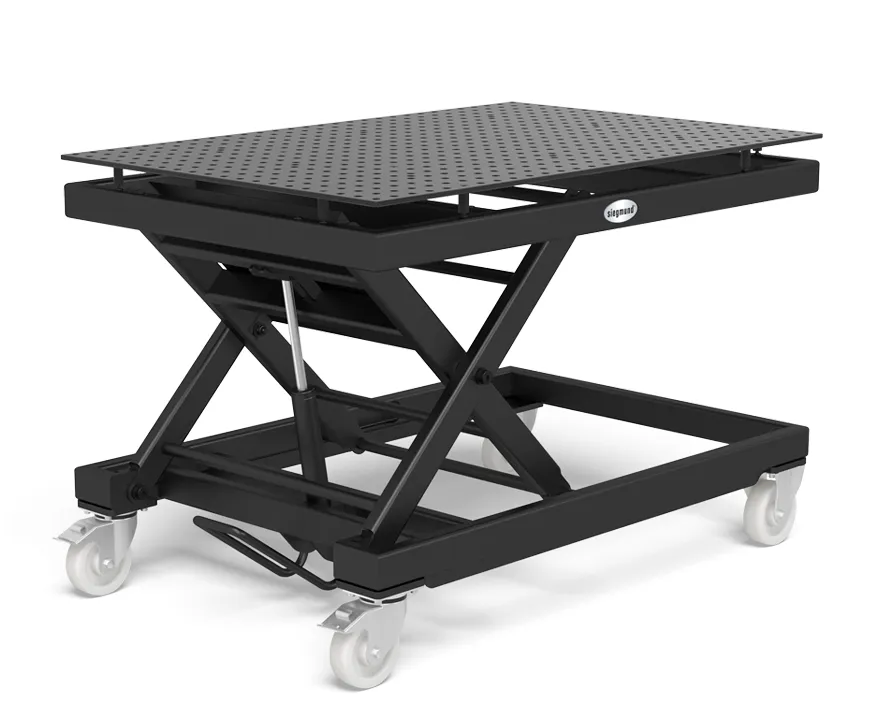

1000 kg

Magasságállítás: 700–1000 mm
Munkahengerek száma: 1
Teherbírás: 1000 kg

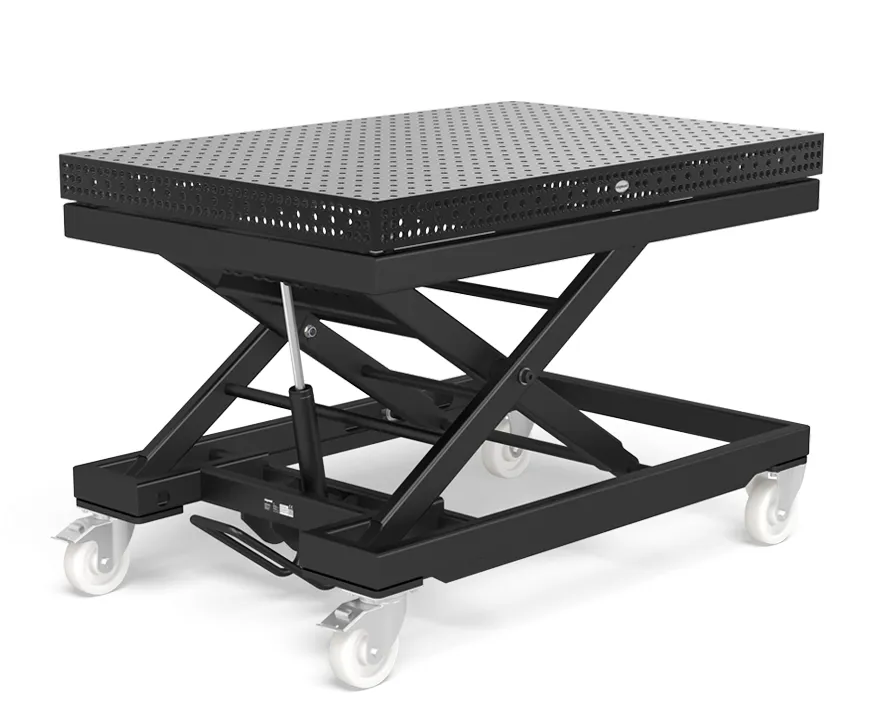

1200 kg

Magasságállítás: 800–1100 mm
Munkahengerek száma: 1
Teherbírás: 1200 kg

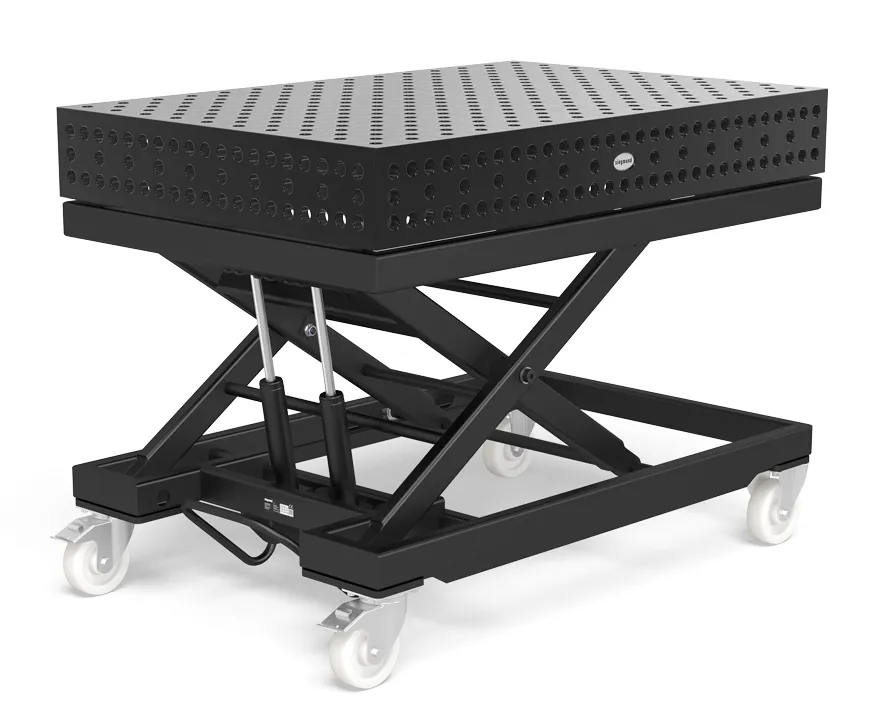

1700 kg

Magasságállítás: 800–1100 mm
Munkahengerek száma: 2
Teherbírás: 1700 kg

Választható asztallapok

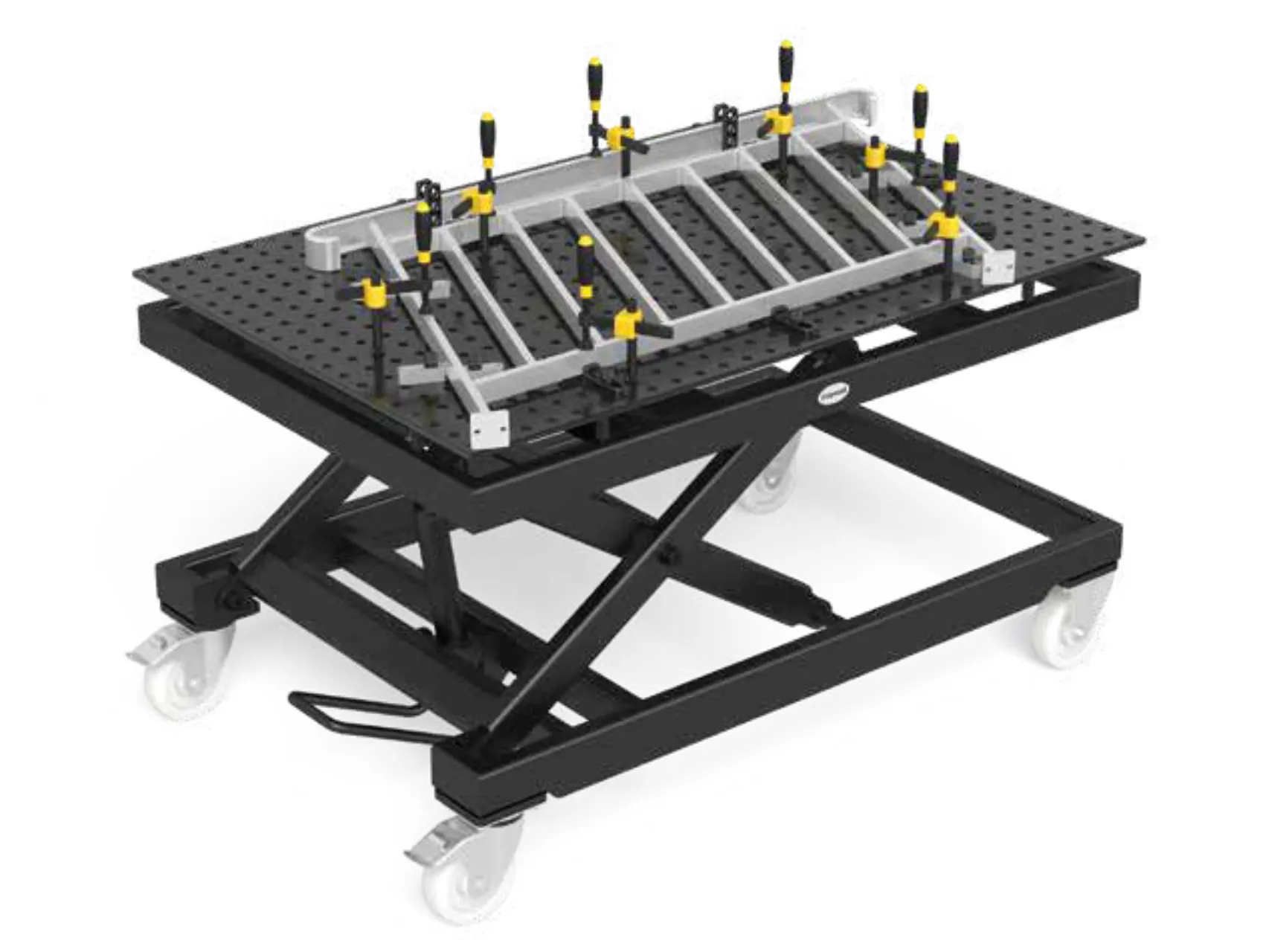

	Egyszerű asztallap	Basic 750	Professional 750	Professional Extreme 8.7

Furatátmérő	∅16 mm	∅16 mm	∅16 mm	∅16 mm
Furatrács az asztallapon	50×50 mm	50×50 mm	50×50 mm	50×50 mm
Rácsvonalak osztása	—	50×50 mm	50×50 mm	50×50 mm
Oldalmagasság	—	50 mm	100 mm	100 mm
Furatrács az oldallapon	—	50 mm	25×50 mm	25×50 mm + diagonális
Anyagvastagság	12 mm	11,5–13 mm	11,5–13 mm	11,5–13 mm
Anyagminőség	X8.7 átedzett szerszámacél	S355J2+N szerkezeti acél	S355J2+N szerkezeti acél	X8.7 átedzett szerszámacél
Felületkezelés	plazmanitridált	plazmanitridált	plazmanitridált	plazmanitridált
Alapkeménység	280–340 Vickers	165–220 Vickers	165–220 Vickers	280–340 Vickers
Felületi keménység	450–850 Vickers	450–750 Vickers	450–750 Vickers	450–850 Vickers
500 kg teherbírású vázhoz *	1200×800 mm (412 kg) 1500×1000 mm (365 kg) —	1200×800 mm (353 kg) 1500×1000 mm (282 kg) —	— — —	— — —
1000 kg teherbírású vázhoz *	— 1500×1000 mm (865 kg) 2000×1000 mm (821 kg)	— 1500×1000 mm (782 kg) —	— 1500×1000 mm (743 kg) —	— — —
1200 kg teherbírású vázhoz *	— — —	— — —	— — —	— 1500×1000 mm (945 kg) —
1700 kg teherbírású vázhoz *	— — —	— — —	— — —	— 1500×1000 mm (1445 kg) —
* A zárójelben megadott értékek az asztallap tömegével csökkentett teherbírást jelölik.

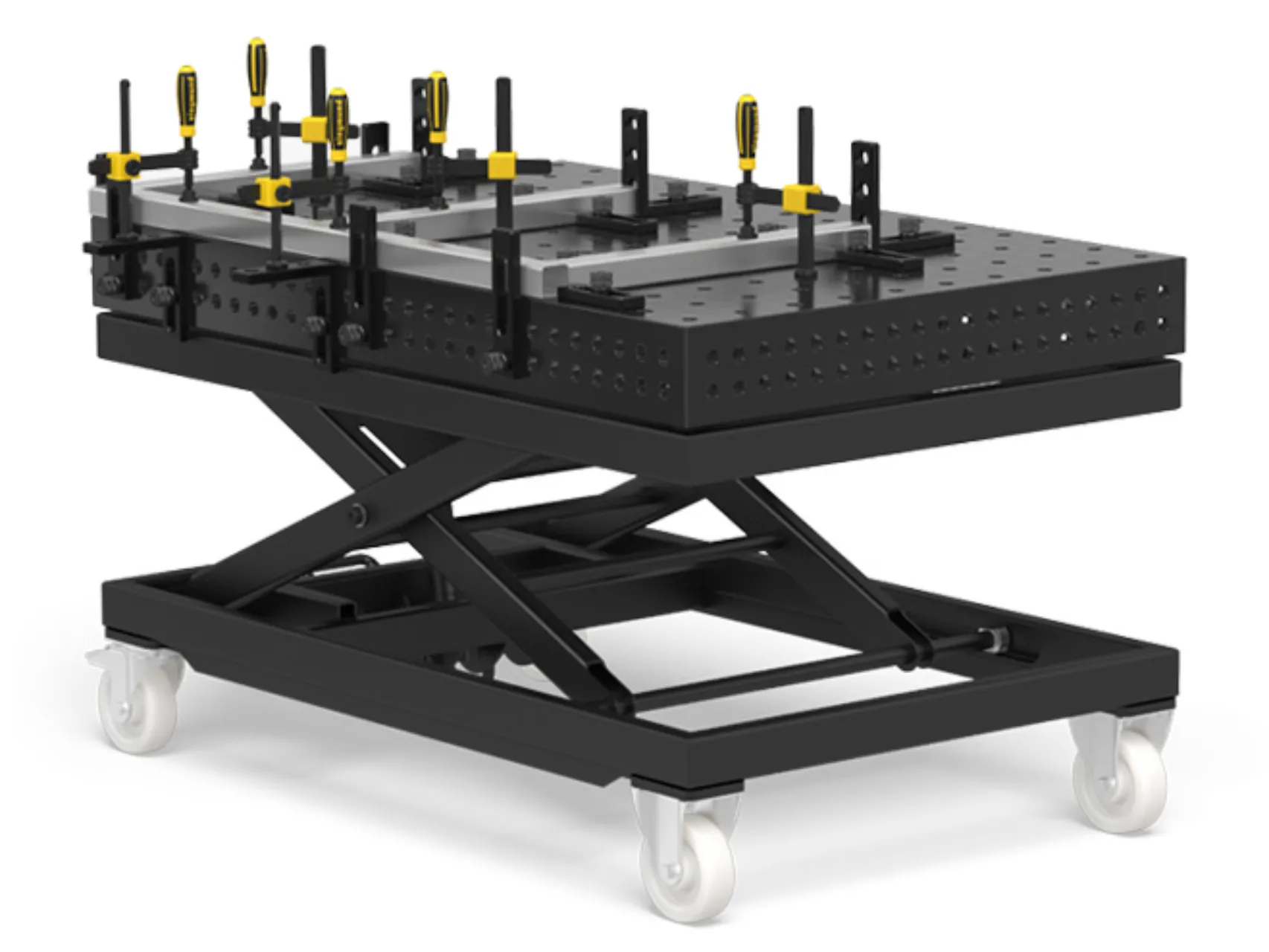

	Egyszerű asztallap	Professional 750

Furatátmérő	∅22 mm	∅22 mm
Furatrács az asztallapon	100×100 mm	100×100 mm
Rácsvonalak osztása	—	100×100 mm
Oldalmagasság	—	150 mm
Furatrács az oldallapon	—	50×50 mm
Anyagvastagság	18 mm	17–19 mm
Anyagminőség	S355J2+N szerkezeti acél	S355J2+N szerkezeti acél
Felületkezelés	plazmanitridált	plazmanitridált
Alapkeménység	165–220 Vickers	165–220 Vickers
Felületi keménység	450–750 Vickers	450–750 Vickers
500 kg teherbírású vázhoz *	1200×800 mm (362 kg) — —	— — —
1000 kg teherbírású vázhoz	— — —	— — —
1200 kg teherbírású vázhoz *	— — —	— 1500×1000 mm (810 kg) —
1700 kg teherbírású vázhoz *	— — —	— 1500×1000 mm (1310 kg) —
* A zárójelben megadott értékek az asztallap tömegével csökkentett teherbírást jelölik.

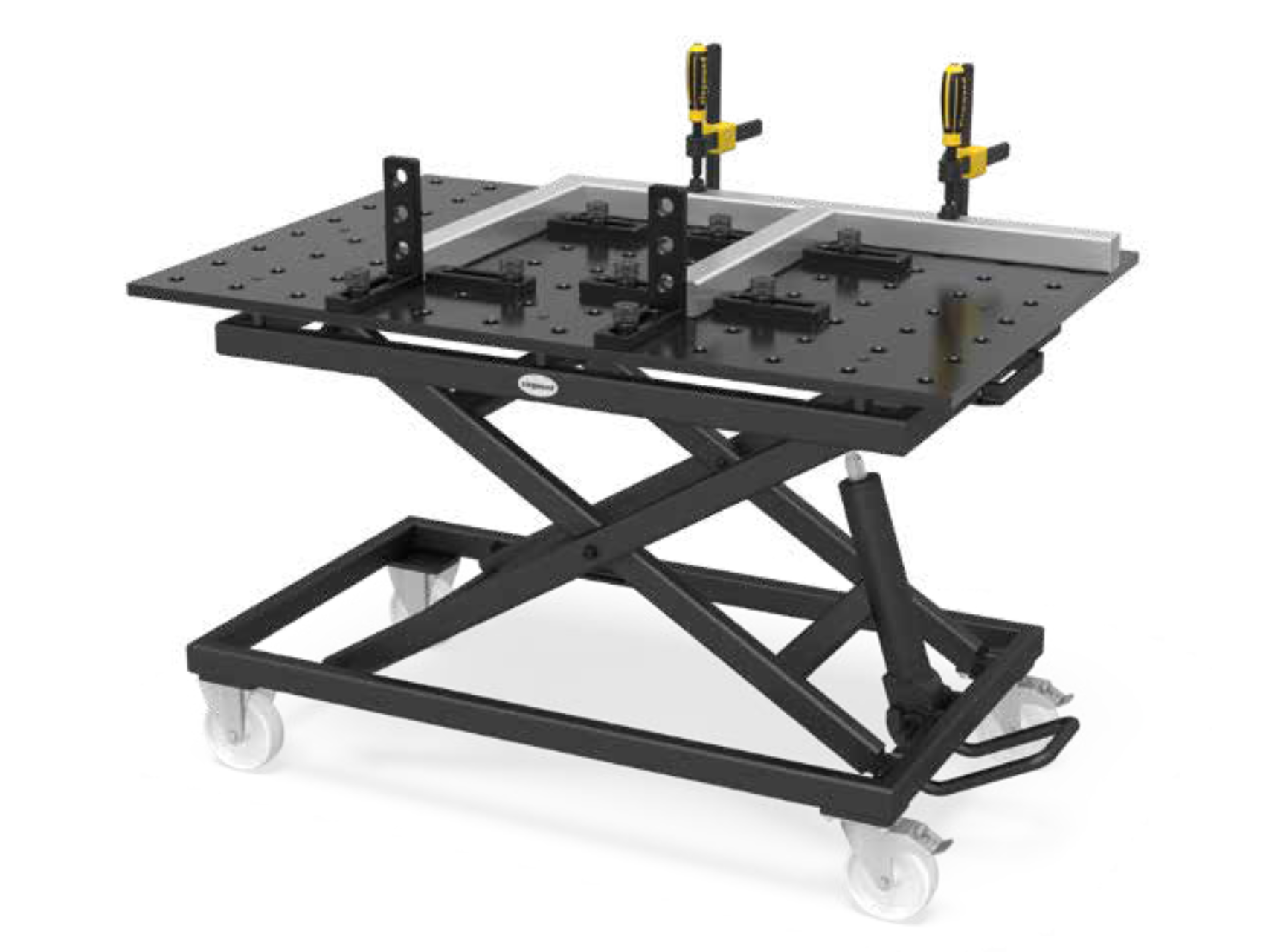

	Egyszerű 100×100 mm asztallap	Egyszerű diagonális asztallap	Professional Extreme 8.7

Furatátmérő	∅28 mm	∅28 mm	∅28 mm
Furatrács az asztallapon	100×100 mm	diagonális	diagonális
Rácsvonalak osztása	—	—	100×100 mm
Oldalmagasság	—	—	200 mm
Furatrács az oldallapon	—	—	25×50 mm + diagonális
Anyagvastagság	15 mm	15 mm	24,5–27 mm
Anyagminőség	X8.7 átedzett szerszámacél	X8.7 átedzett szerszámacél	X8.7 átedzett szerszámacél
Felületkezelés	plazmanitridált	plazmanitridált	plazmanitridált
Alapkeménység	280–340 Vickers	280–340 Vickers	280–340 Vickers
Felületi keménység	450–850 Vickers	450–850 Vickers	450–850 Vickers
500 kg teherbírású vázhoz *	1200×800 mm (388 kg) — —	— 1500×1000 mm (338 kg) —	— — —
1000 kg teherbírású vázhoz *	— — —	— 1500×1000 mm (838 kg) 2000×1000 mm (783 kg)	— — —
1200 kg teherbírású vázhoz *	— — —	— — —	— 1500×1000 mm (663 kg) —
1700 kg teherbírású vázhoz *	— — —	— — —	— 1500×1000 mm (1163 kg) —
* A zárójelben megadott értékek az asztallap tömegével csökkentett teherbírást jelölik.
