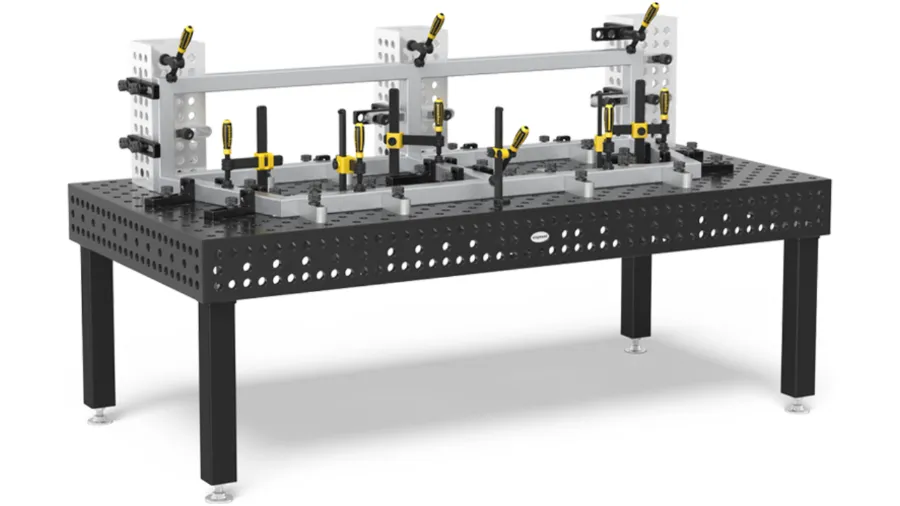

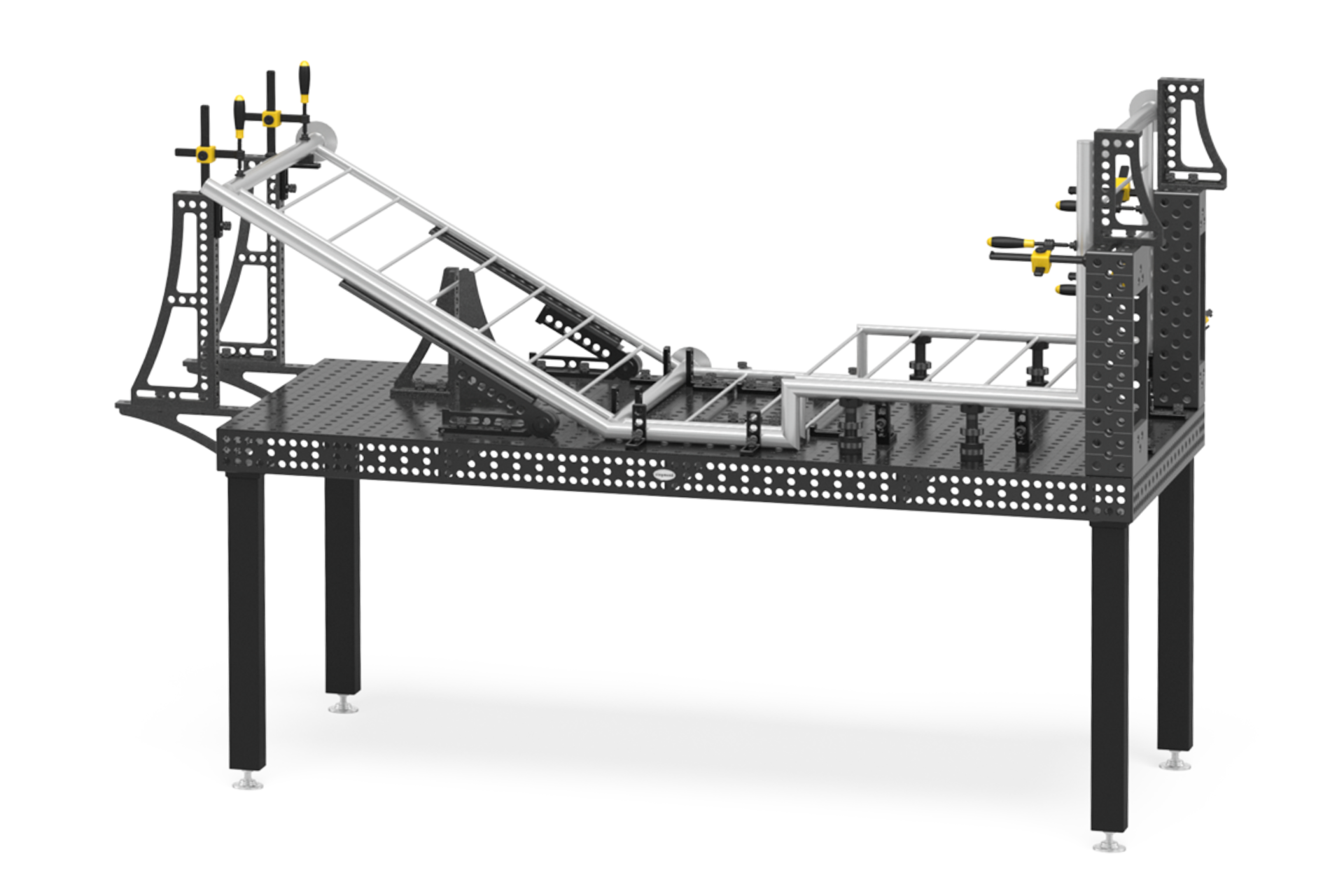

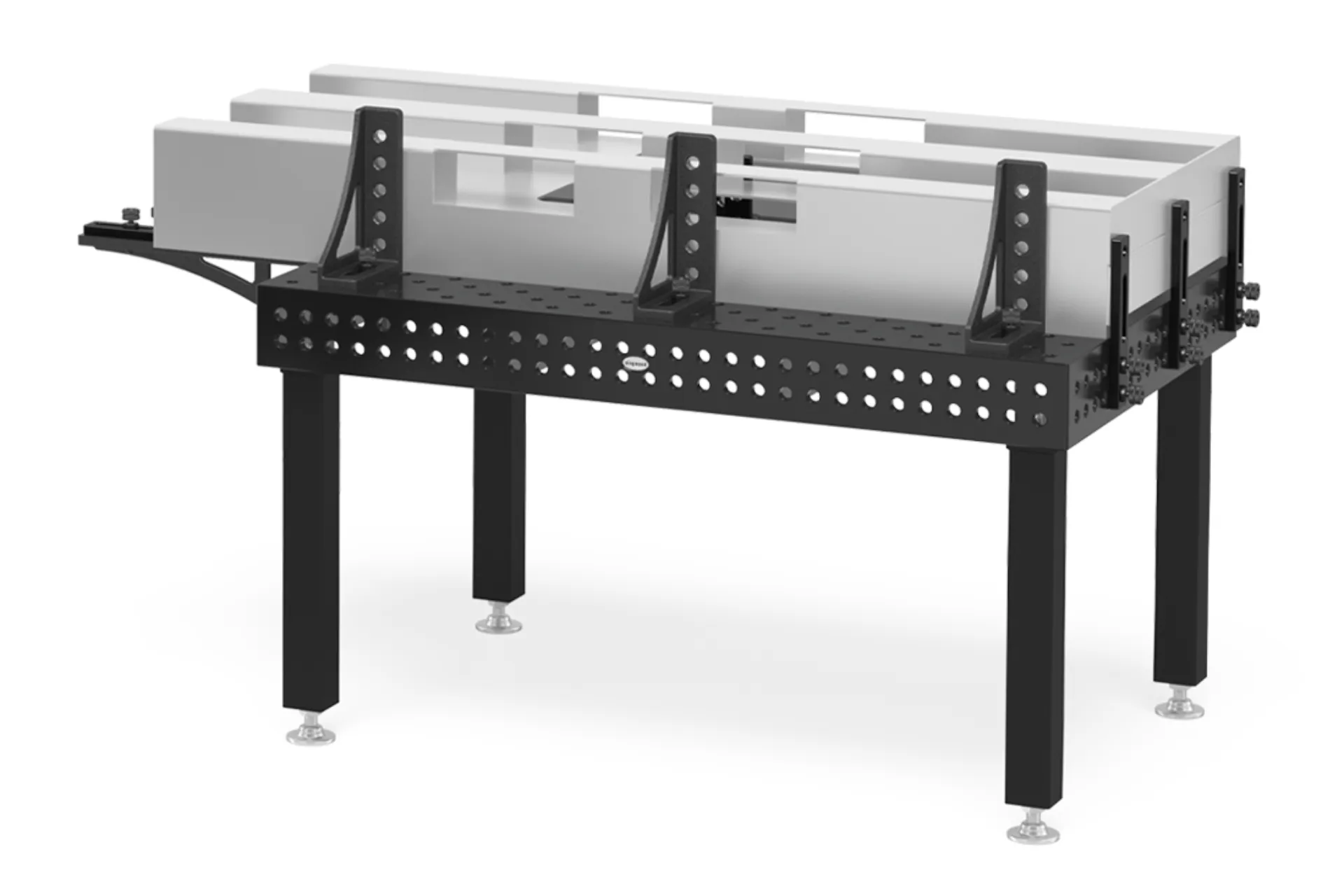

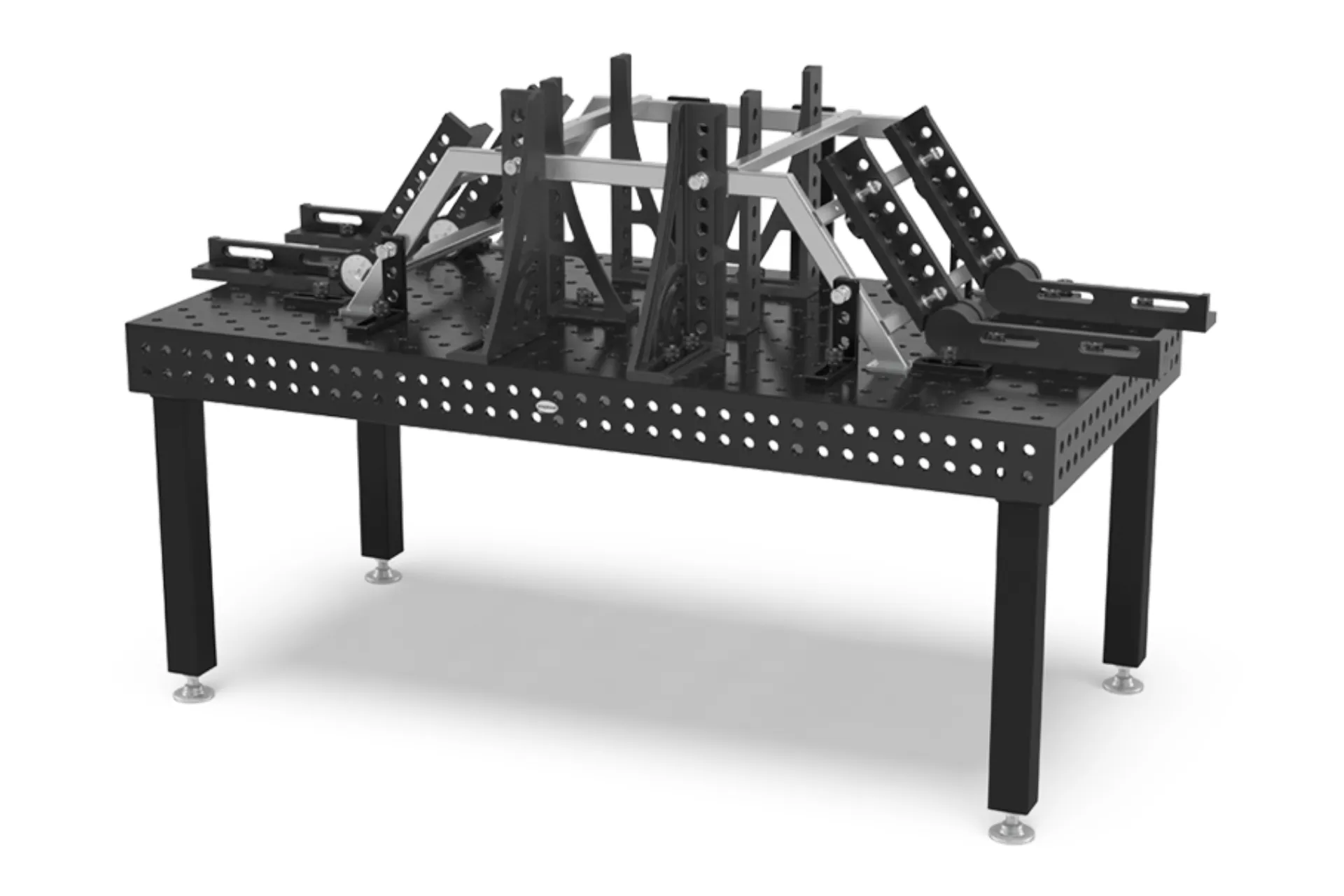

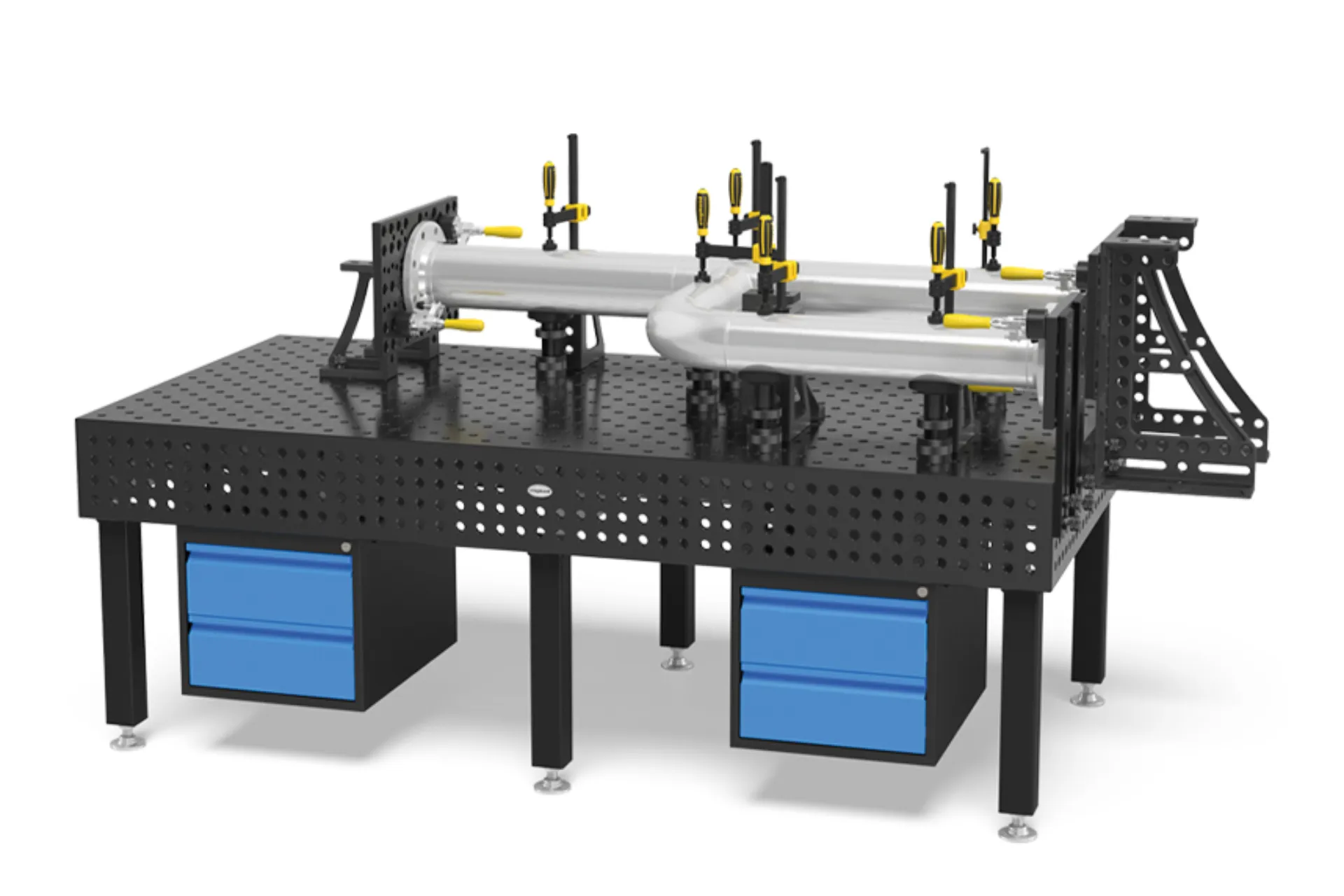

Siegmund hegesztőasztal

A hegesztőasztalok széles méretválasztékban elérhetők, több asztal összekötésével pedig tetszőleges méretű és alakú munkafelületet is kialakíthatunk

A hegesztőasztalokról

Hegesztett szerkezetek gyártásánál a munkára fordított idő jelentős része általában nem a varratok elkészítéséből, hanem az azt megelőző előkészítési feladatokból adódik. A szerkezet elemeit hegesztés előtt méret szerint pozícionálnunk és rögzítenünk kell. A Siegmund hegesztőasztalok használatával nemcsak az előkészítési műveletek idejét csökkenthetjük nagymértékben, de a hegesztett szerkezeteink is méret- és alakpontosak lesznek. Tehát rövidebb idő alatt, jobb minőségű gyártmányokat állíthatunk elő.

A hegesztőasztalok felületén és oldallapjain rácspontok mentén rendszerfuratok helyezkednek el, amelyek egyrészt a gyors méretmeghatározást segítik, másrészt a különböző szerszámok és tartozékok számára biztosítanak csatlakozási pontokat. Ütközők, derékszögek, szorítók, prizmák, támaszok és rögzítőcsavarok széles választéka teszi lehetővé a gyors és hatékony készüléképítést.

A hegesztőasztalok széles méretválasztékban, az 500×1000 mm mérettől egészen a 4800×2400 mm méretig elérhetők. Több asztal összekötésével tetszőleges méretű és alakú munkafelületet is kialakíthatunk, a felhasználás módjától függően pedig különböző kialakítású és hosszúságú asztallábak közül választhatunk.

A hegesztőasztalok jellemzői

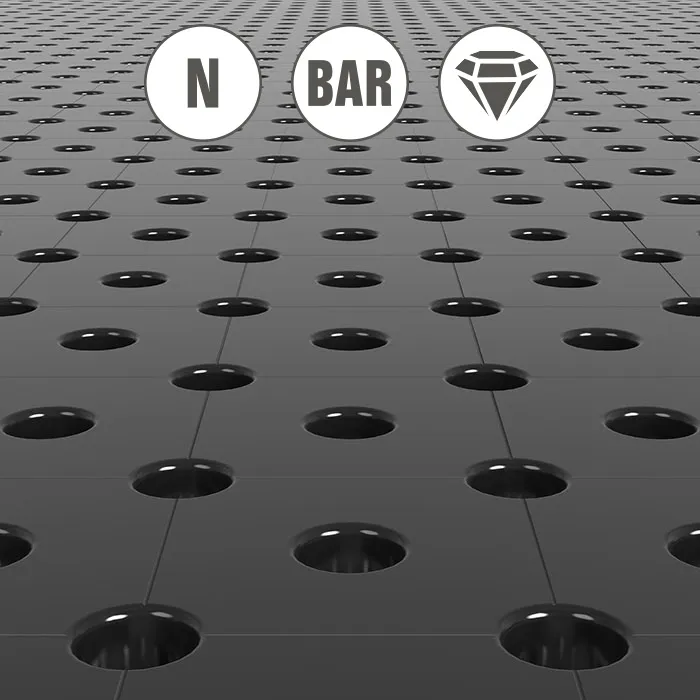

Asztalfelület

A precízen síkba mart asztalfelületet plazmanitridálással hőkezelik, melynek hatására egy kemény, kopásálló kéreg alakul ki. A plazmanitridált felület a hegesztési fröccsenéseknek is jól ellenáll. Az asztalok egy ún. BAR bevonatot is kapnak, amely további korrózióvédelmet biztosít.

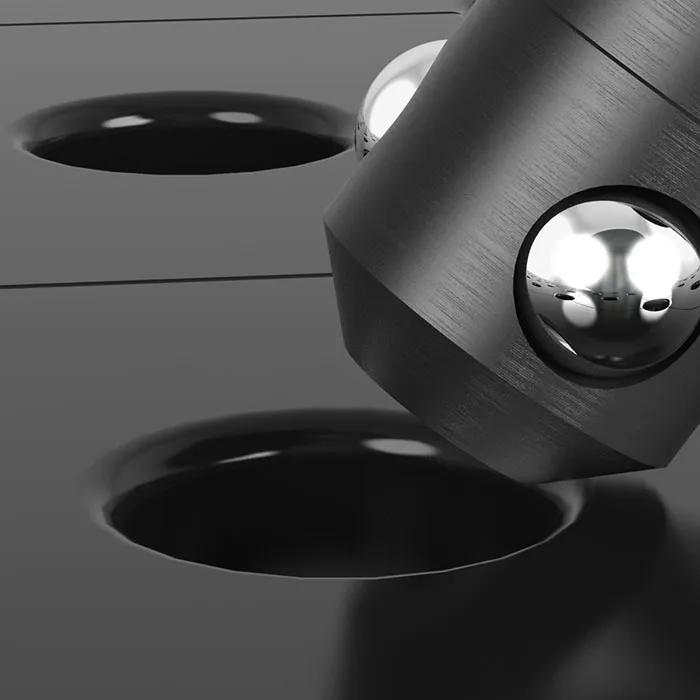

Rendszerfuratok

A rácspontok mentén elhelyezkedő forgácsolt rendszerfuratok élei rádiuszokkal vannak ellátva. A lekerekítések jelentősen megkönnyítik a rögzítőcsavarok illesztését. További előny, hogy az éleken így kevesebb hegesztési fröccsenés tapad meg.

Rácsvonalak

Az asztal felületén mélyen gravírozott, 50×50 mm, ill. 100×100 mm osztású rácsvonalak a gyors méretmeghatározást segítik. A szerszámok oldalaira gravírozott méretskála és a rácsvonalak együttes használatával nincs szükség mérőeszközre.

Méretskála

A hegesztőasztal szélein szintén gravírozott, mm beosztású méretskálák vannak elhelyezve. Használatukkal az ütközők, derékszögek és más szerszámok pozícionálása még gyorsabbá, a készüléképítés pedig egyszerűbbé válik.

Lekerekített élek

Az asztal élei R3 és R6 rádiuszokkal vannak ellátva. A lekerekített élek csökkentik a szerszámok és munkadarabok sérüléseinek lehetőségét. A rádiuszokon ráadásul kevesebb hegesztési fröccsenés tapad meg, így az asztal karbantartása is könnyebb.

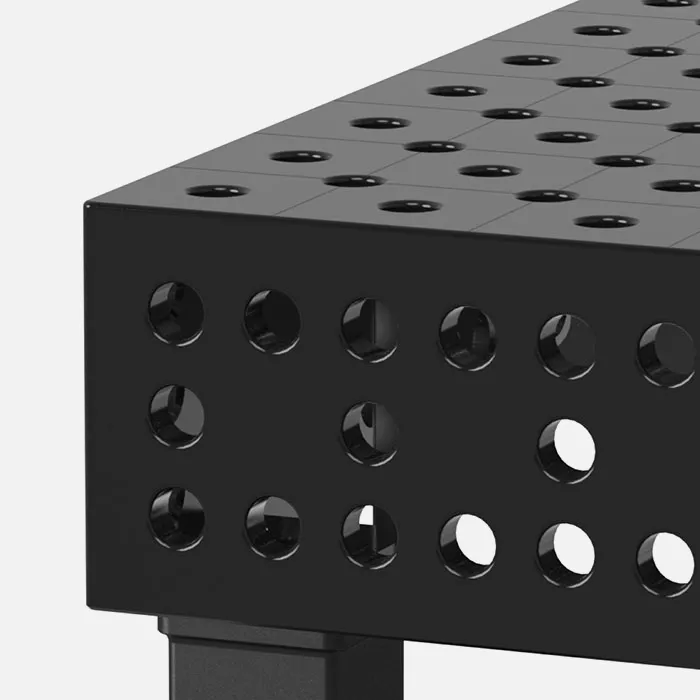

Oldallap

Az oldallapok egyrészt a hegesztőasztal merevségét biztosítják, másrészt további rögzítési lehetőségeket kínálnak a szerszámok és tartozékok számára. Az oldallapok rendszerfuratainak segítségével több asztal összekötése is egyszerűen megvalósítható.

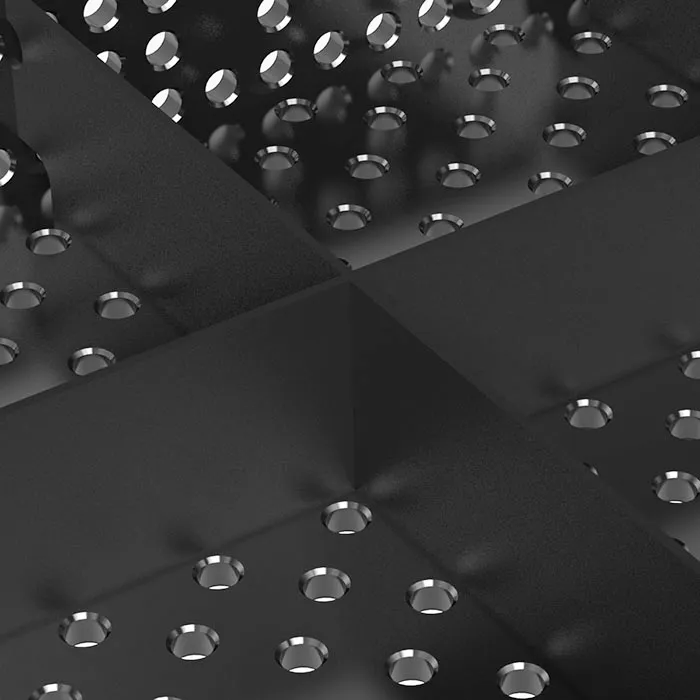

Merevítőbordák

A hegesztőasztal merevségét az asztal alján elhelyezett hosszirányú és keresztirányú merevítőbordák tovább növelik. A bordák az optimalizált kialakításnak és elhelyezésnek köszönhetően a rendszerfuratokhoz való hozzáférést nem befolyásolják.

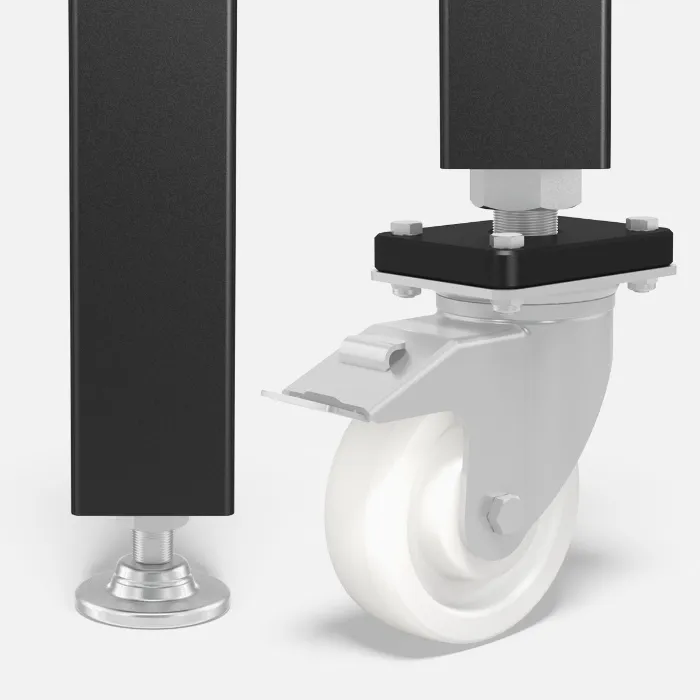

Asztallábak

A felhasználás módjától, a feladat követelményeitől és a kívánt asztalmagasságtól függően többféle asztalláb választható. A standard lábak mellett hosszabb kivitelű, állítható hosszúságú, görgős, állítható hosszúságú görgős, valamint rögzítőtaplas lábak is elérhetők.

Hegesztőasztal rendszerek



Rendszerfuratok átmérője	∅16 mm	∅22 mm	∅28 mm
Ajánlott felhasználás	Könnyű vázszerkezetekhez 4 mm falvastagságig és 120 mm szelvényméretig	Általános felhasználásra, közepes tömegű munkadarabokhoz	Nehéz szerkezetekhez, nagy falvastagságú anyagokhoz
Választható oldalmagasság	50 / 100 / 150 mm	150 / 250 mm	— / 200 / 300 mm
Asztallap anyagvastagsága	kb. 12 mm	kb. 18 mm	kb. 25 mm
Választható furatrács	50×50 mm	100×100 mm diagonális	100×100 mm diagonális T-hornyos hatszöghornyos

Hegesztőasztal változatok

	Basic 750	Professional 750	Professional Extreme 8.7	Professional Extreme 8.7 PLUS	Rozsdamentes acél

Furatátmérő	∅16 mm	∅16 mm	∅16 mm	∅16 mm	∅16 mm
Furatrács az asztallapon	50×50 mm	50×50 mm	50×50 mm	50×50 mm	50×50 mm
Rácsvonalak osztása	50×50 mm	50×50 mm	50×50 mm	50×50 mm	50×50 mm
Oldalmagasság	50 mm	100 mm	100 mm	150 mm	100 mm
Furatrács az oldallapon	50 mm	25×50 mm	25×50 mm + diagonális	25×50 mm + diagonális	25×50 mm
Anyagvastagság	11,5–13 mm	11,5–13 mm	11,5–13 mm	11,5–13 mm	11,5–13 mm
Anyagminőség	S355J2+N szerkezeti acél	S355J2+N szerkezeti acél	X8.7 átedzett szerszámacél	S355J2+N szerkezeti acél	X5CrNi18-10 (1.4301)
Felületkezelés	plazmanitridált	plazmanitridált	plazmanitridált	plazmanitridált	—
Alapkeménység	165–220 Vickers	165–220 Vickers	280–340 Vickers	280–340 Vickers	266–382 Vickers
Felületi keménység	450–750 Vickers	450–750 Vickers	450–850 Vickers	450–850 Vickers	266–382 Vickers
Teherbírás *	1000 kg	2000–3000 kg	2000–4000 kg	2000–4000 kg	2000–4000 kg
Választható méretek	— 1000×1000 mm 1200×800 mm 1200×1200 mm 1500×1000 mm — — — — — — — —	— — — 1200×1200 mm 1500×1000 mm — 2000×1000 mm — — 2400×1200 mm 3000×1500 mm — —	1000×500 mm 1000×1000 mm 1200×800 mm 1200×1200 mm 1500×1000 mm 1500×1500 mm 2000×1000 mm 2000×1200 mm — 2400×1200 mm 3000×1500 mm 4000×2000 mm —	— — — 1200×1200 mm 1500×1000 mm — 2000×1000 mm — — 2400×1200 mm 3000×1500 mm 4000×2000 mm —	1000×500 mm 1000×1000 mm 1200×800 mm 1200×1200 mm 1500×1000 mm 1500×1500 mm 2000×1000 mm 2000×1200 mm — 2400×1200 mm 3000×1500 mm — —
* A teherbírás a lábak számától függ.

	Professional 750	Professional Extreme 8.7	Professional Extreme 8.7 PLUS

Furatátmérő	∅22 mm	∅22 mm	∅22 mm
Választható furatrács az asztallapon *	100×100 mm diagonális *	diagonális 100×100 mm *	diagonális
Rácsvonalak osztása	100×100 mm	100×100 mm	100×100 mm
Oldalmagasság	150 mm	150 mm	250 mm
Furatrács az oldallapon	50×50 mm	50×50 mm	50×50 mm
Anyagvastagság	17–19 mm	17–19 mm	17–19 mm
Anyagminőség	S355J2+N szerkezeti acél	X8.7 átedzett szerszámacél	X8.7 átedzett szerszámacél
Felületkezelés	plazmanitridált	plazmanitridált	plazmanitridált
Alapkeménység	165–220 Vickers	280–340 Vickers	280–340 Vickers
Felületi keménység	450–750 Vickers	450–850 Vickers	450–850 Vickers
Teherbírás **	3000–4500 kg	3000–6000 kg	3000–6000 kg
Választható méretek	— 1000×1000 mm — 1200×1200 mm 1500×1000 mm 1500×1500 mm 2000×1000 mm — — 2400×1200 mm 3000×1500 mm — —	— 1000×1000 mm 1200×800 mm 1200×1200 mm 1500×1000 mm 1500×1500 mm 2000×1000 mm 2000×1200 mm 2000×2000 mm 2400×1200 mm 3000×1500 mm 4000×2000 mm —	— — — 1200×1200 mm 1500×1000 mm — 2000×1000 mm — — 2400×1200 mm 3000×1500 mm 4000×2000 mm —
* A Professional 750 diagonális és a Professional Extreme 8.7 100×100 mm hegesztőasztalok rendelésre készülnek. ** A teherbírás a lábak számától függ.

	Basic 750	Basic 8.7	Professional 750	Professional Extreme 8.7	Professional Extreme 8.8 PLUS

Furatátmérő	∅28 mm	∅28 mm	∅28 mm	∅28 mm	∅28 mm
Választható furatrács az asztallapon *	100×100 mm	diagonális	100×100 mm diagonális *	diagonális 100×100 mm *	diagonális
Rácsvonalak osztása	100×100 mm	—	100×100 mm	100×100 mm	100×100 mm
Oldalmagasság	—	—	200 mm	200 mm	300 mm
Furatrács az oldallapon	M12 / 200 mm	M12 / 200 mm	50×100 mm	50×100 mm + diagonális	50×100 mm + diagonális
Anyagvastagság	24,5–27 mm	24,5–27 mm	24,5–27 mm	24,5–27 mm	24,5–27 mm
Anyagminőség	S355J2+N szerkezeti acél	X8.7 átedzett szerszámacél	S355J2+N szerkezeti acél	X8.7 átedzett szerszámacél	X8.8 átedzett szerszámacél
Felületkezelés	—	plazmanitridált	plazmanitridált	plazmanitridált	plazmanitridált
Alapkeménység	165–220 Vickers	280–340 Vickers	165–220 Vickers	280–340 Vickers	360–420 Vickers
Felületi keménység	165–220 Vickers	450–850 Vickers	450–750 Vickers	450–850 Vickers	500–900 Vickers
Teherbírás **	2000–3000 kg	2000–3000 kg	4000–8000 kg	4000–11000 kg	6000–12000 kg
Választható méretek	— — — 1200×1200 mm 1500×1000 mm — 2000×1000 mm 2000×1200 mm — 2400×1200 mm 3000×1500 mm — —	— 1000×1000 mm 1200×800 mm 1200×1200 mm 1500×1000 mm — 2000×1000 mm 2000×1200 mm — 2400×1200 mm 3000×1500 mm — —	— 1000×1000 mm 1200×800 mm 1200×1200 mm 1500×1000 mm 1500×1500 mm 2000×1000 mm 2000×1200 mm 2000×2000 mm 2400×1200 mm 3000×1500 mm 4000×2000 mm —	— 1000×1000 mm 1200×800 mm 1200×1200 mm 1500×1000 mm 1500×1500 mm 2000×1000 mm 2000×1200 mm 2000×2000 mm 2400×1200 mm 3000×1500 mm 4000×2000 mm 4800×2400 mm	— — — 1200×1200 mm 1500×1000 mm 1500×1500 mm 2000×1000 mm — — 2400×1200 mm 3000×1500 mm 4000×2000 mm —
* A Professional 750 diagonális és a Professional Extreme 8.7 100×100 mm hegesztőasztalok rendelésre készülnek. ** A teherbírás a lábak számától függ.

	Könnyített rozsdamentes acél	Rozsdamentes acél	Professional 750 T-⁠hornyos	Professional Extreme 8.7 hatszöghornyos

Furatátmérő	∅28 mm	∅28 mm	∅28 mm	∅28 mm
Furatrács az asztallapon	100×100 mm	100×100 mm	100×100 mm	100×100 mm
Választható hornyok az asztallapon	—	—	keresztirányú hosszirányú mindkét irányú	keresztirányú
Hornyok osztása	—	—	100 mm	100 mm
Rácsvonalak osztása	100×100 mm	100×100 mm	—	—
Oldalmagasság	200 mm	200 mm	200 mm	200 mm
Furatrács az oldallapon	50×100 mm	50×100 mm	100×50 mm M10 / 100 mm	50×100 mm + diagonális
Anyagvastagság	14,5–17 mm	24,5–27 mm	35–39 mm	24,5–27 mm
Anyagminőség	X5CrNi18-10 (1.4301)	X5CrNi18-10 (1.4301)	S355J2+N szerkezeti acél	X8.7 átedzett szerszámacél
Felületkezelés	—	—	plazmanitridált	plazmanitridált
Alapkeménység	266–382 Vickers	266–382 Vickers	165–220 Vickers	280–340 Vickers
Felületi keménység	266–382 Vickers	266–382 Vickers	450–750 Vickers	450–850 Vickers
Teherbírás *	2000–4000 kg	4000–8000 kg	4000–8000 kg	4000–8000 kg
Választható méretek	— 1000×1000 mm 1200×800 mm 1200×1200 mm 1500×1000 mm 1500×1500 mm 2000×1000 mm 2000×1200 mm 2000×2000 mm 2400×1200 mm 3000×1500 mm 4000×2000 mm —	— 1000×1000 mm 1200×800 mm 1200×1200 mm 1500×1000 mm 1500×1500 mm 2000×1000 mm 2000×1200 mm 2000×2000 mm 2400×1200 mm 3000×1500 mm 4000×2000 mm —	— 1000×1000 mm 1200×800 mm 1200×1200 mm 1500×1000 mm 1500×1500 mm 2000×1000 mm 2000×1200 mm 2000×2000 mm 2400×1200 mm 3000×1500 mm 4000×2000 mm —	— — — 1200×1200 mm 1500×1000 mm 1500×1500 mm 2000×1000 mm — — 2400×1200 mm 3000×1500 mm 4000×2000 mm —
* A teherbírás a lábak számától függ.

Kérdése van?

A hegesztőasztalok jellemzőivel, paramétereivel és kiválasztásával kapcsolatban felmerülő kérdésekre megtalálja a választ a Gyakran Ismételt Kérdések oldalunkon.

Ha további információra van szüksége, keressen bennünket bizalommal!

Megnézem

Választható asztallábak

Szintezőtalpas normál láb

Alapértelmezett lábtípus, amely 850 mm munkamagasságot biztosít. A szintezőtalpak segítségével a hegesztőasztal könnyen vízszintbe állítható egyenetlen padlófelületen is.

Szintezőtalpas hosszú láb

Felár nélkül választható hosszú láb 950 mm munkamagassághoz. A szintezőtalpak segítségével a hegesztőasztal könnyen vízszintbe állítható egyenetlen padlófelületen is.

Szintezőtalpas állítható normál láb

Az állítható hosszúságú lábakkal a hegesztőasztal magassága igény szerint variálható. A szintezőtalpak segítségével a hegesztőasztal egyszerűen vízszintbe hozható.

Szintezőtalpas állítható hosszú láb

A hosszabb kivitelű állítható lábakkal a hegesztőasztal magassága szintén szabadon variálható. A szintezőtalpak segítségével a hegesztőasztal egyszerűen vízszintbe hozható.

Görgős rögzítőfékes láb

A görgős lábak használatával a hegesztőasztal könnyen mozgatható, illetve a kívánt helyzetbe forgatható. Ezekkel a lábakkal a szintezés hasonlóan egyszerű, teherbírásuk azonban kisebb, mint a szintezőtalpas lábaké.

Görgős rögzítőfékes állítható láb

Állítható hosszúságú görgős lábak, melyekkel a hegesztőasztal magassága szabadon variálható. Használatával az asztal könnyen mozgatható és a kívánt helyzetbe forgatható. Teherbírása kisebb, mint a szintezőtalpas lábaké.

Rögzítőtalpas normál láb

Rögzítőtalpas láb, amely 850 mm munkamagasságot biztosít. Segítségével a hegesztőasztal stabilan a padlóhoz rögzíthető, így használat közben nem mozdul el. Különösen ajánlott automatizált feladatokhoz és hegesztőrobotos alkalmazásokhoz.

Rögzítőtalpas hosszú láb

Hosszabb kivitelű, 950 mm munkamagasságot biztosító rögzítőtalpas láb a hegesztőasztal padlóhoz rögzítéséhez. Szintén automatizált feladatokhoz és hegesztőrobotos alkalmazásokhoz ajánlott.

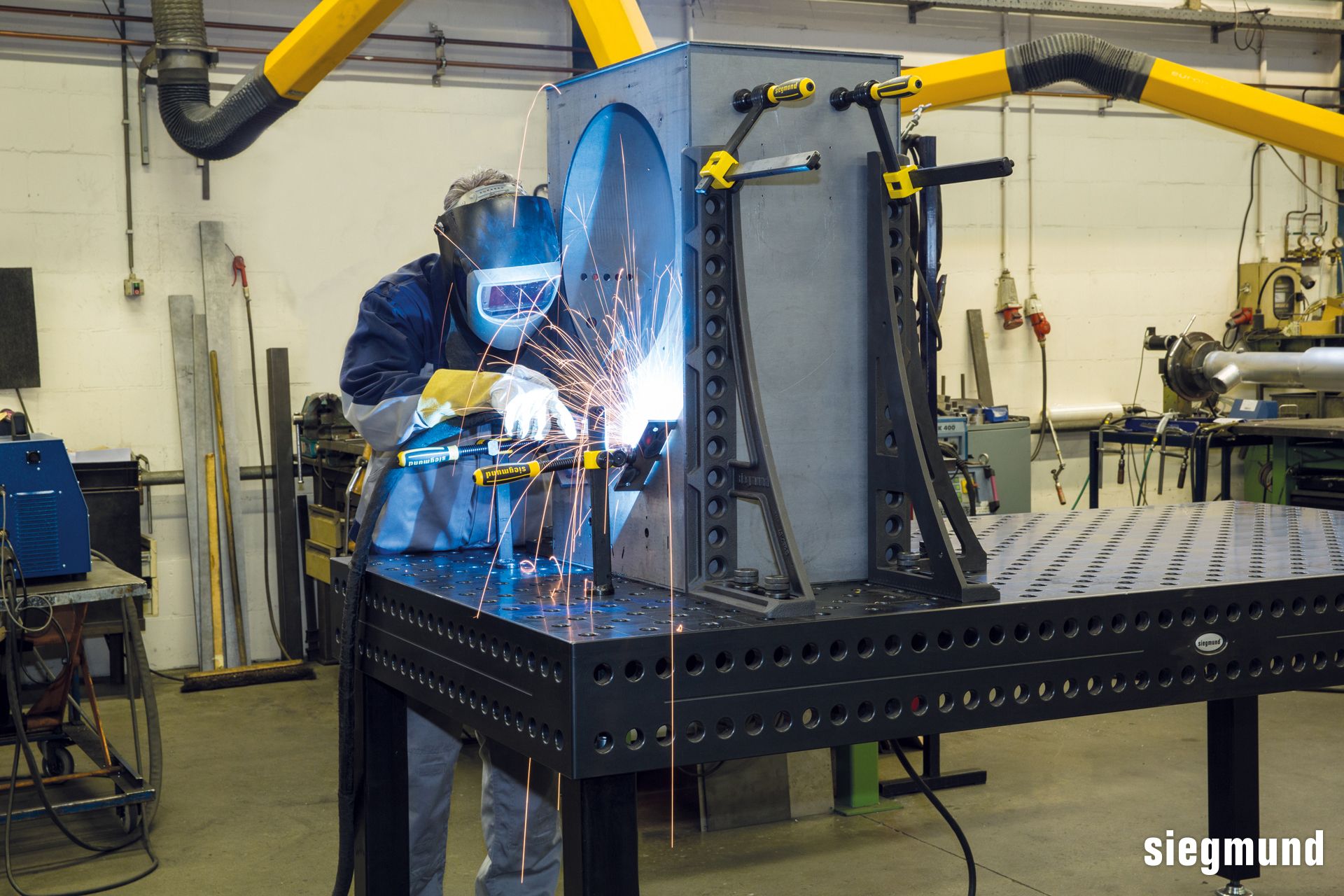

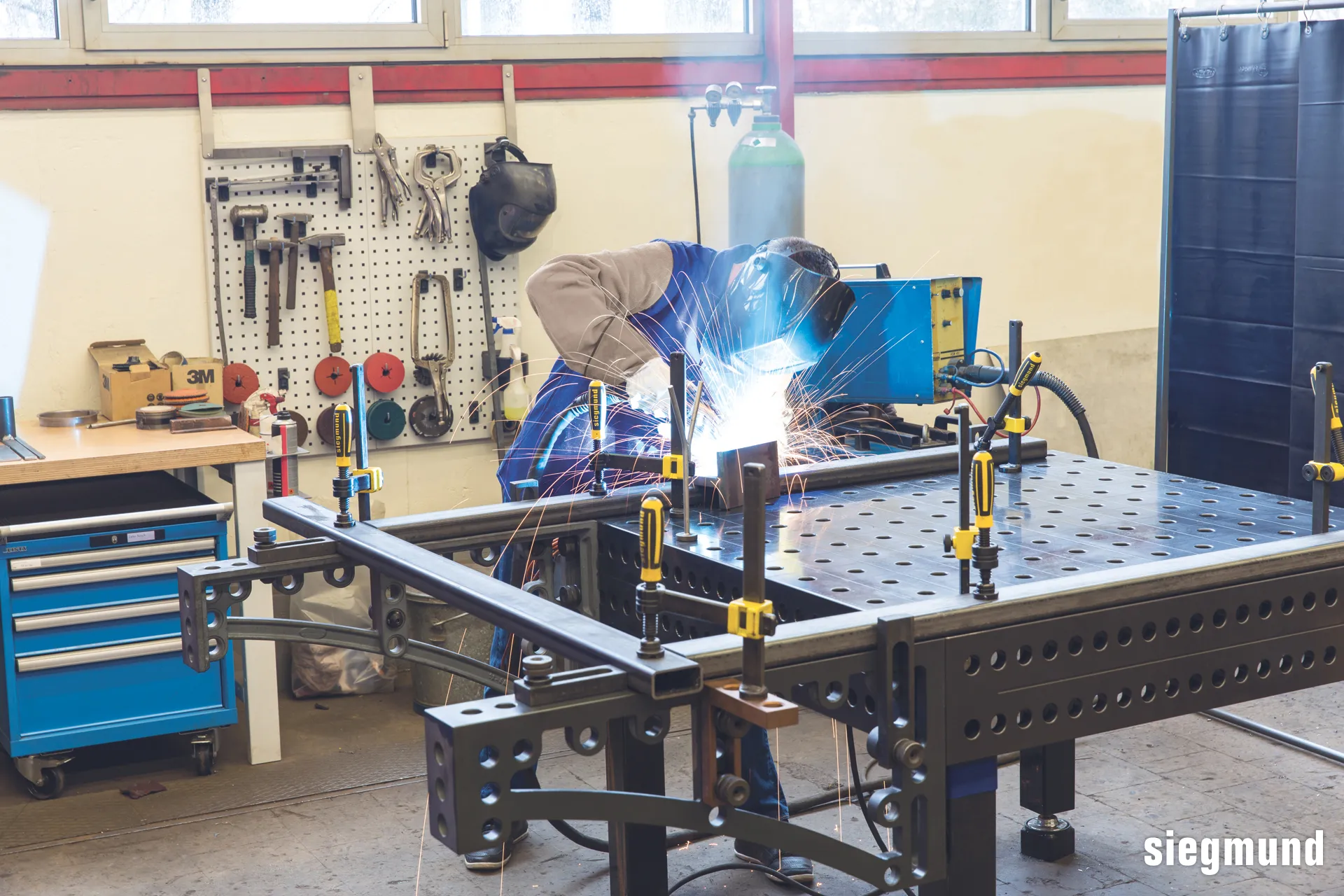

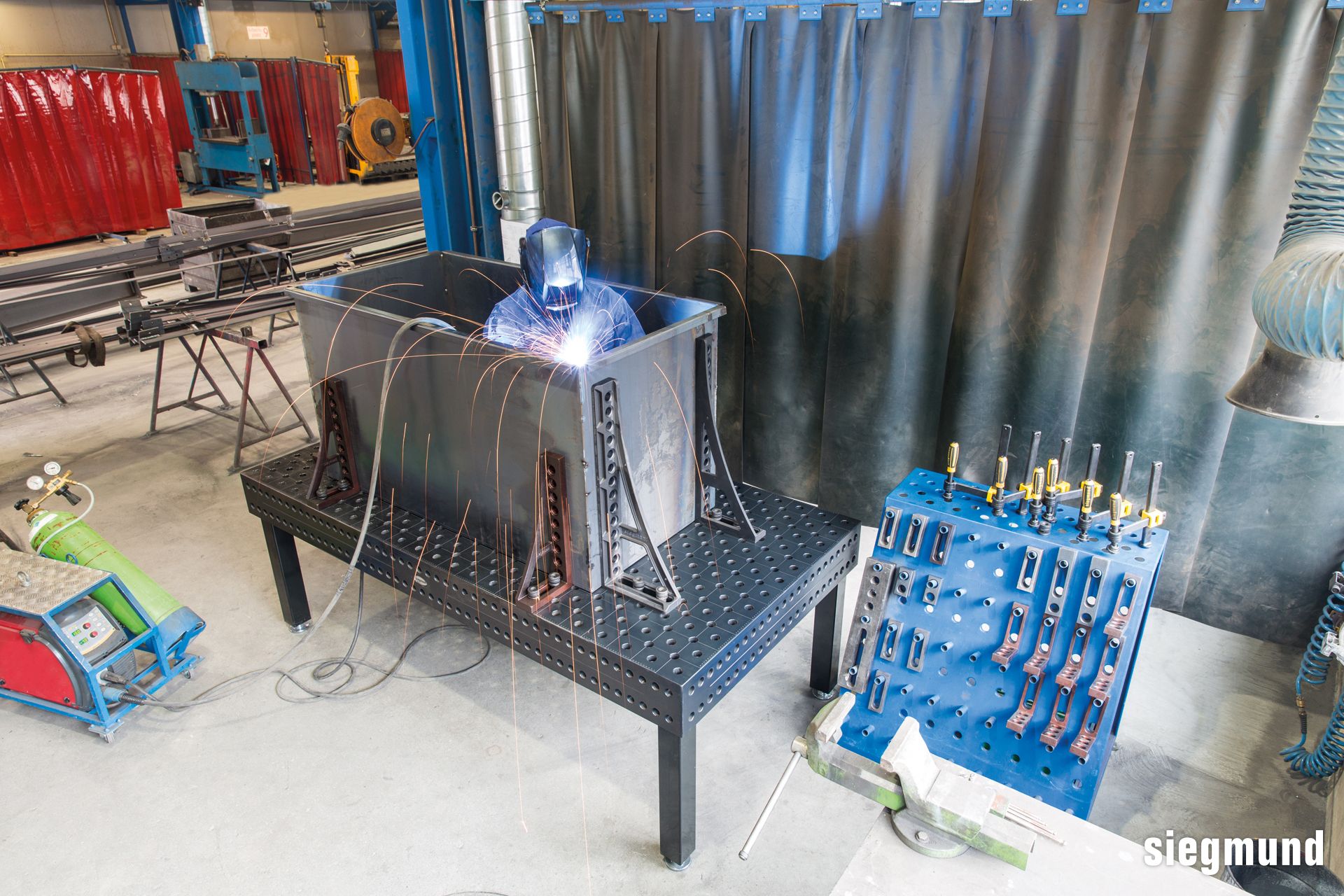

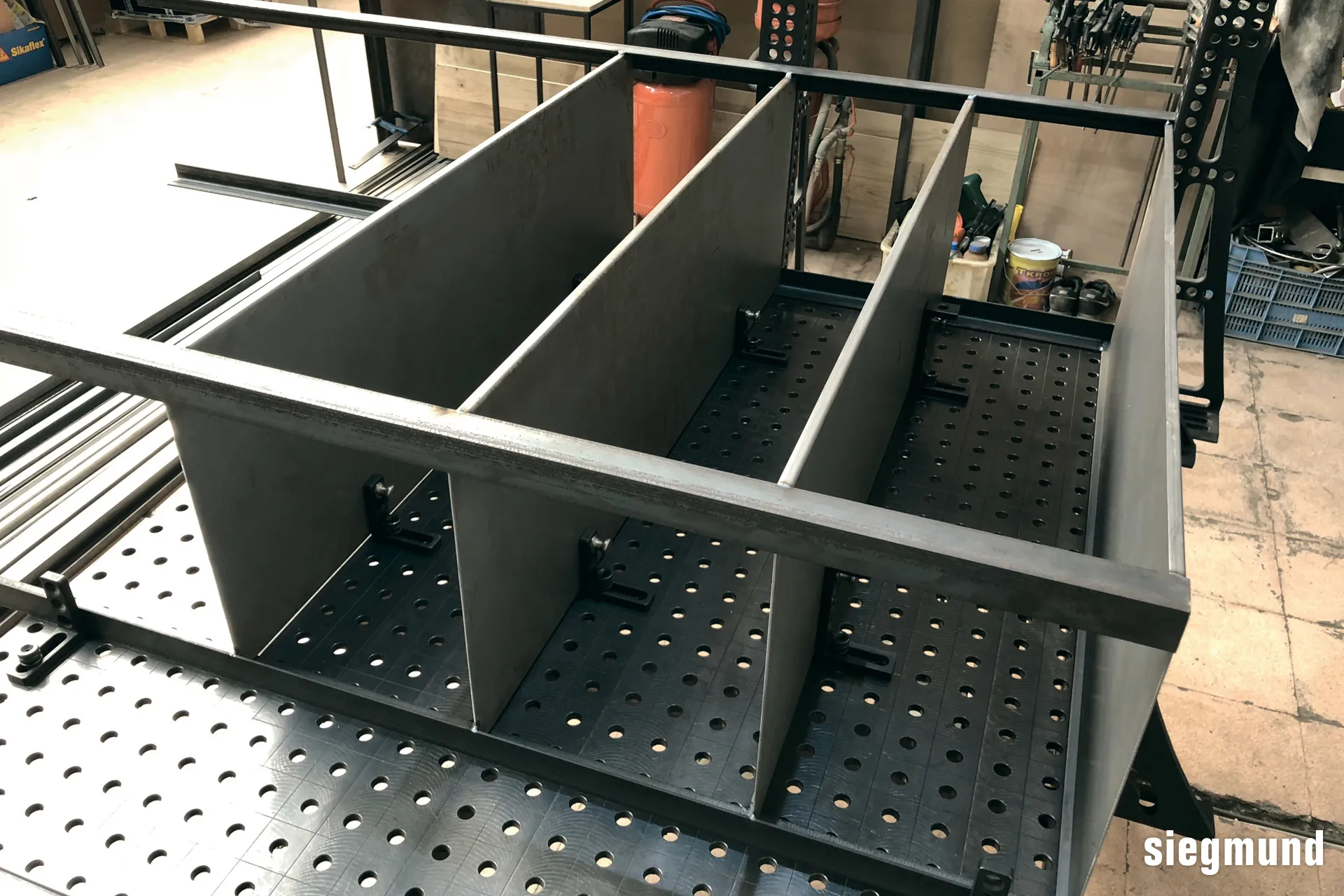

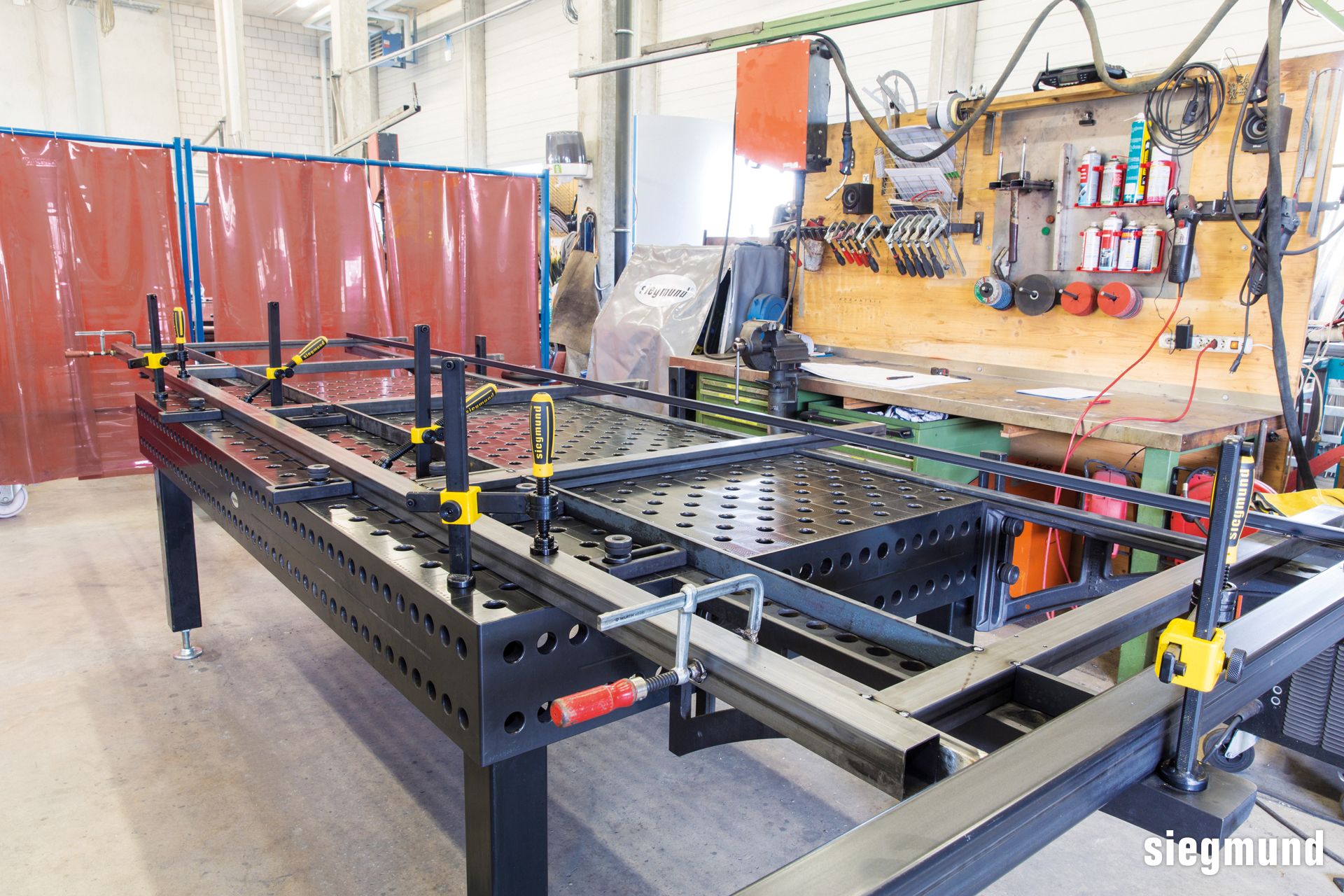

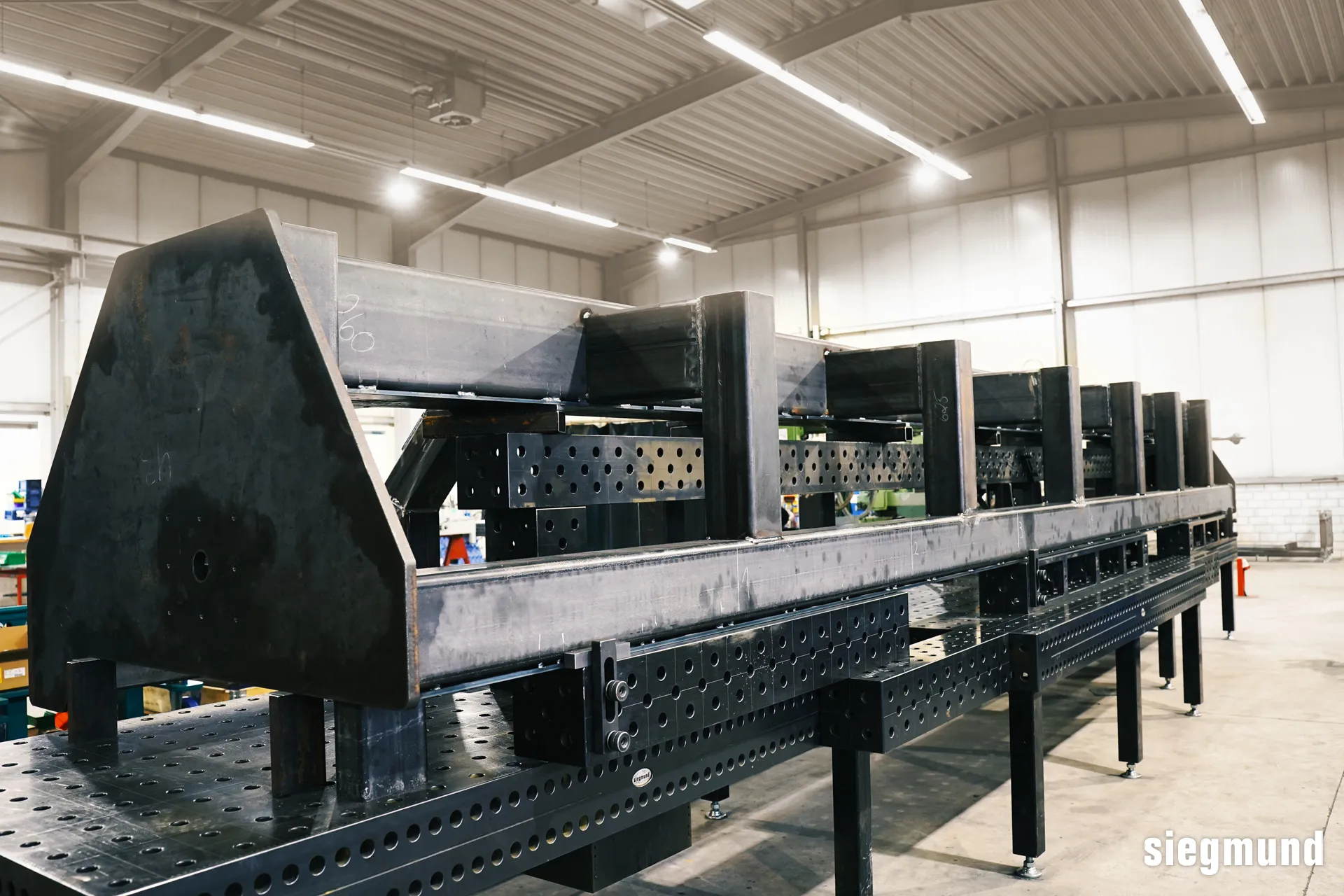

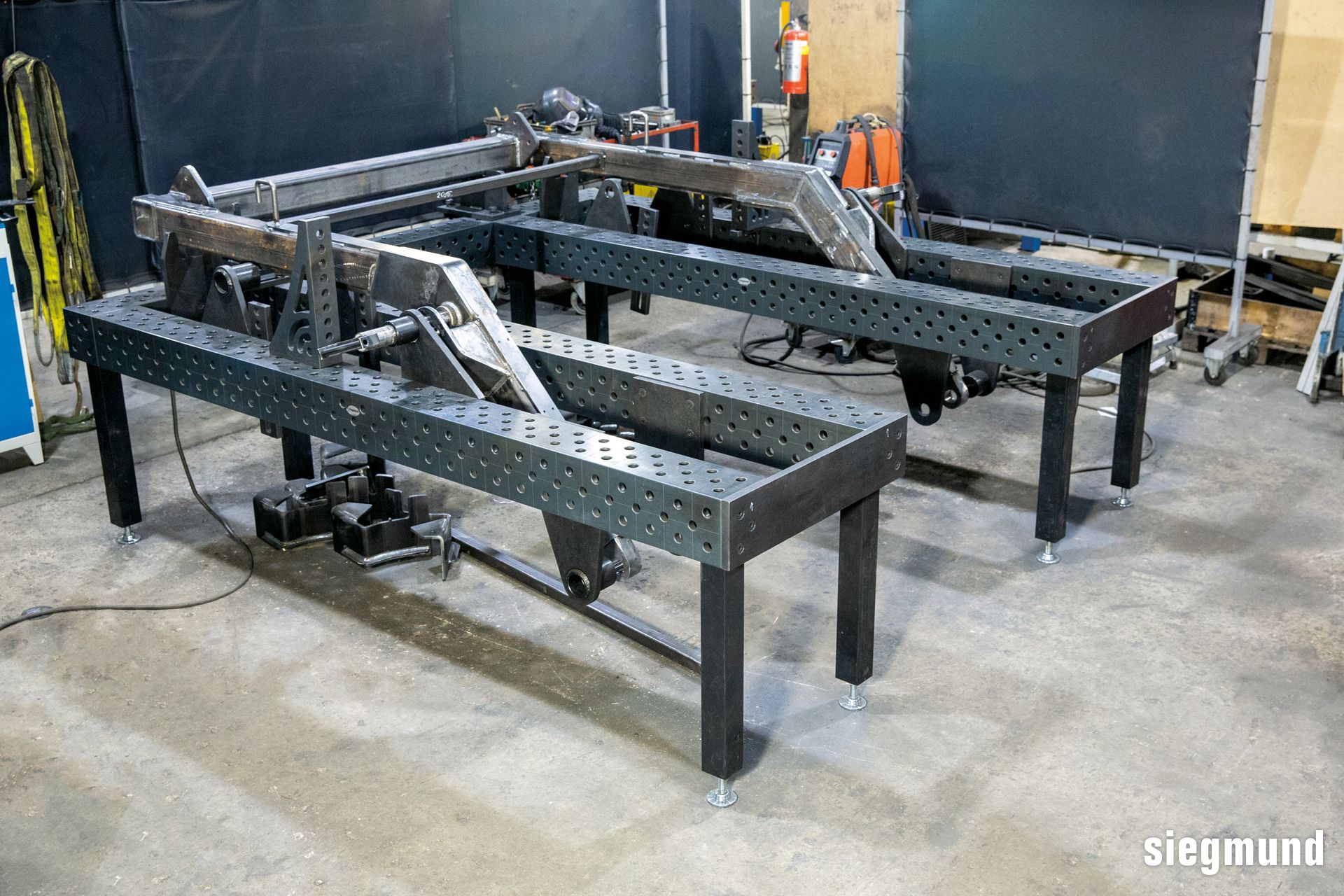

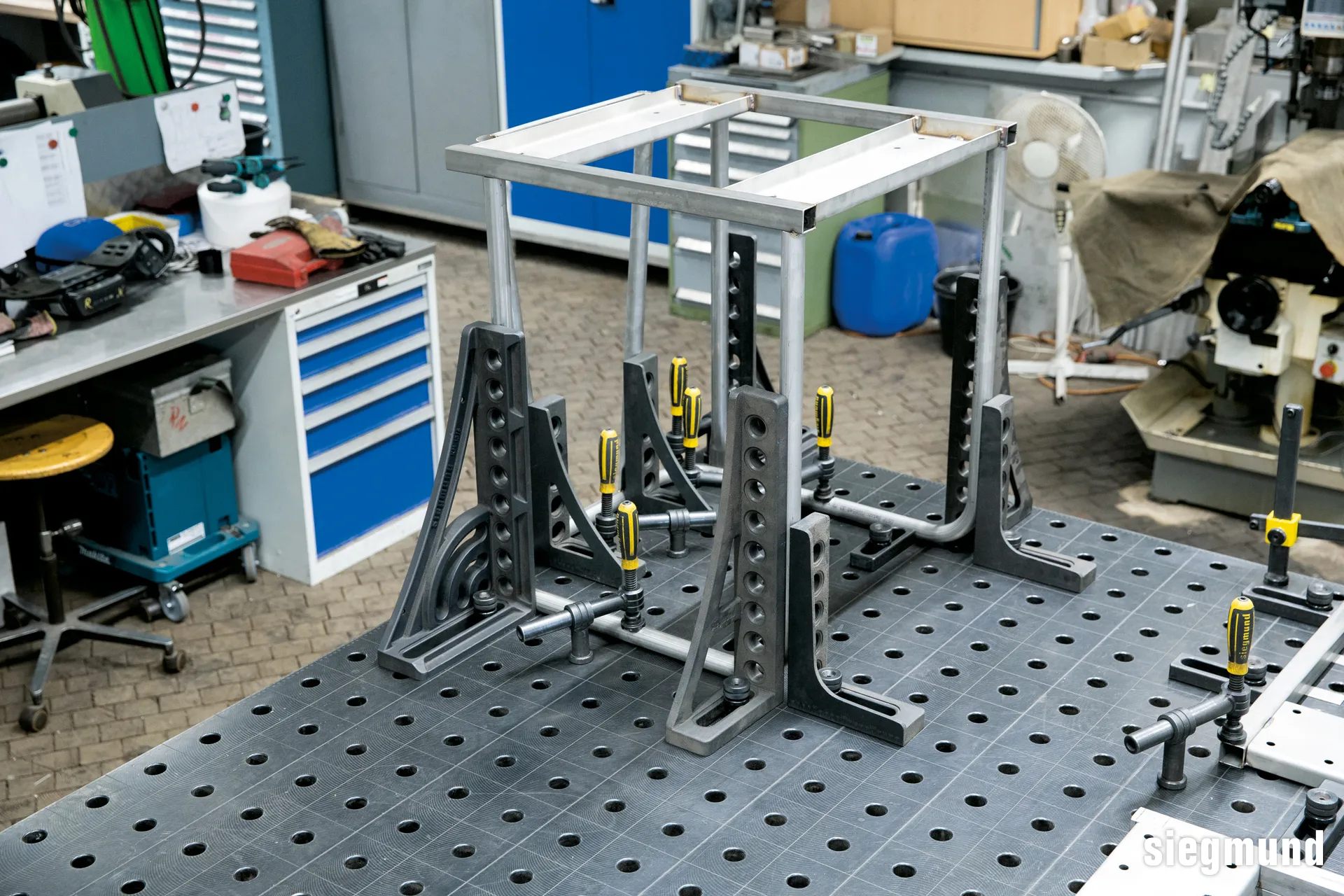

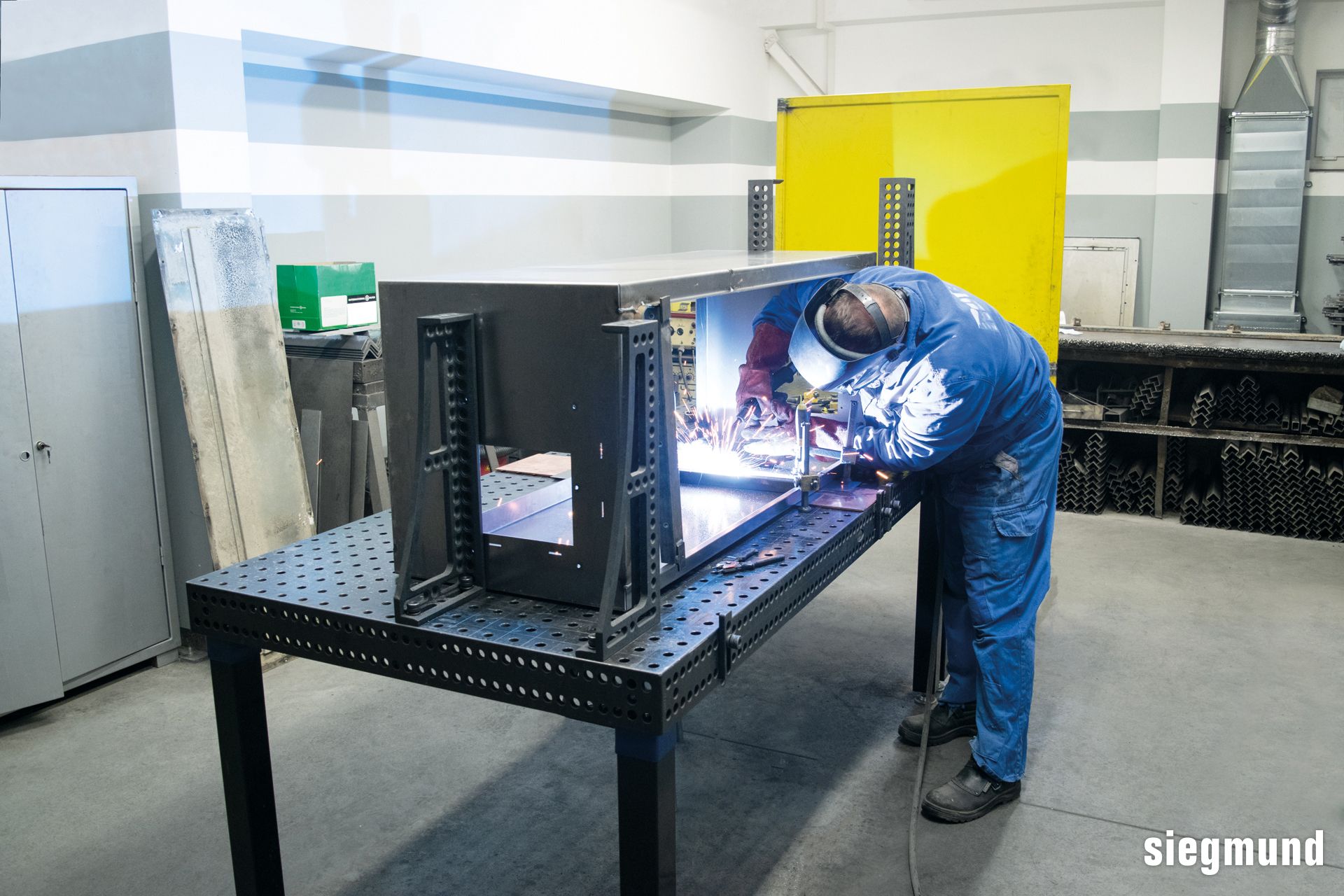

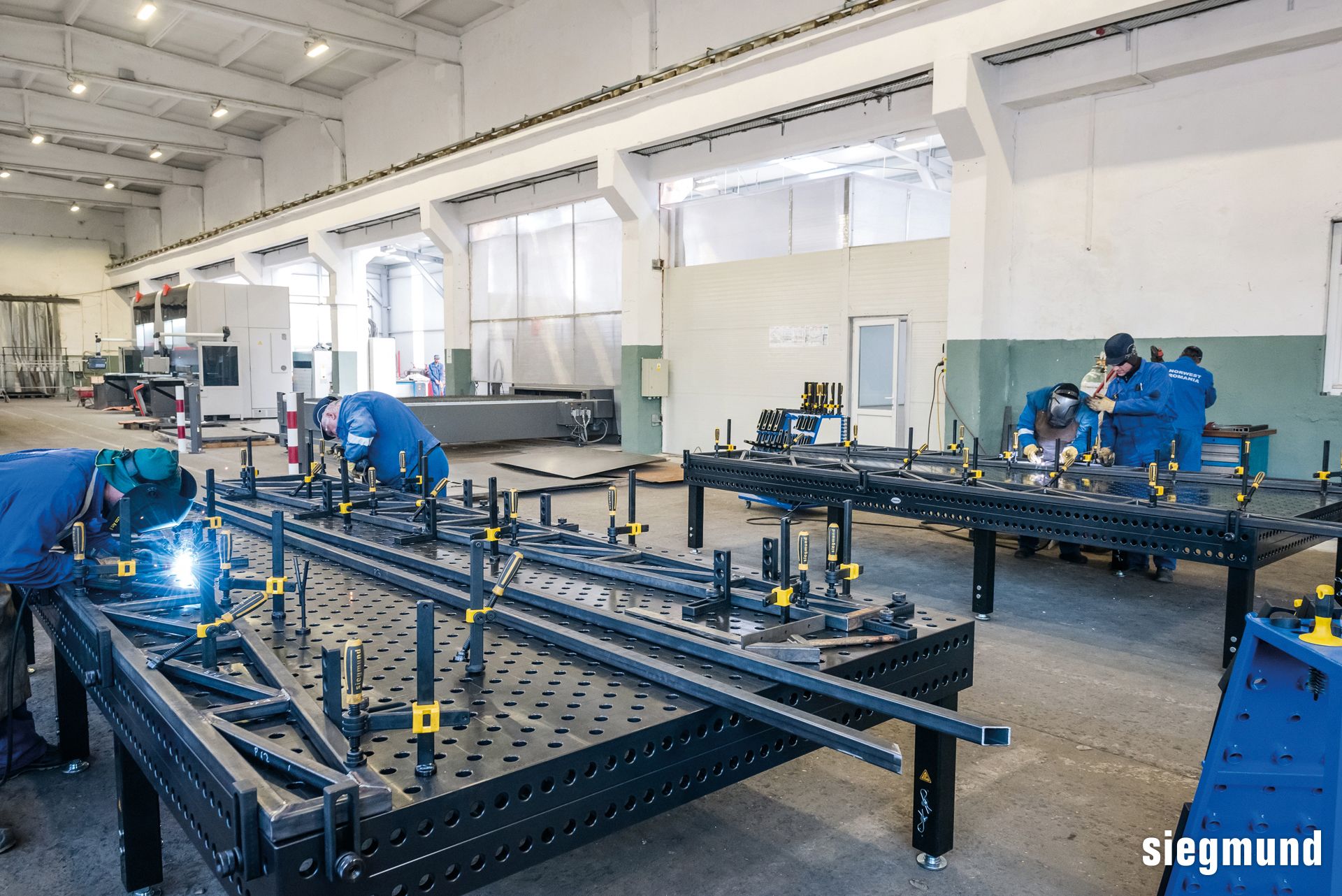

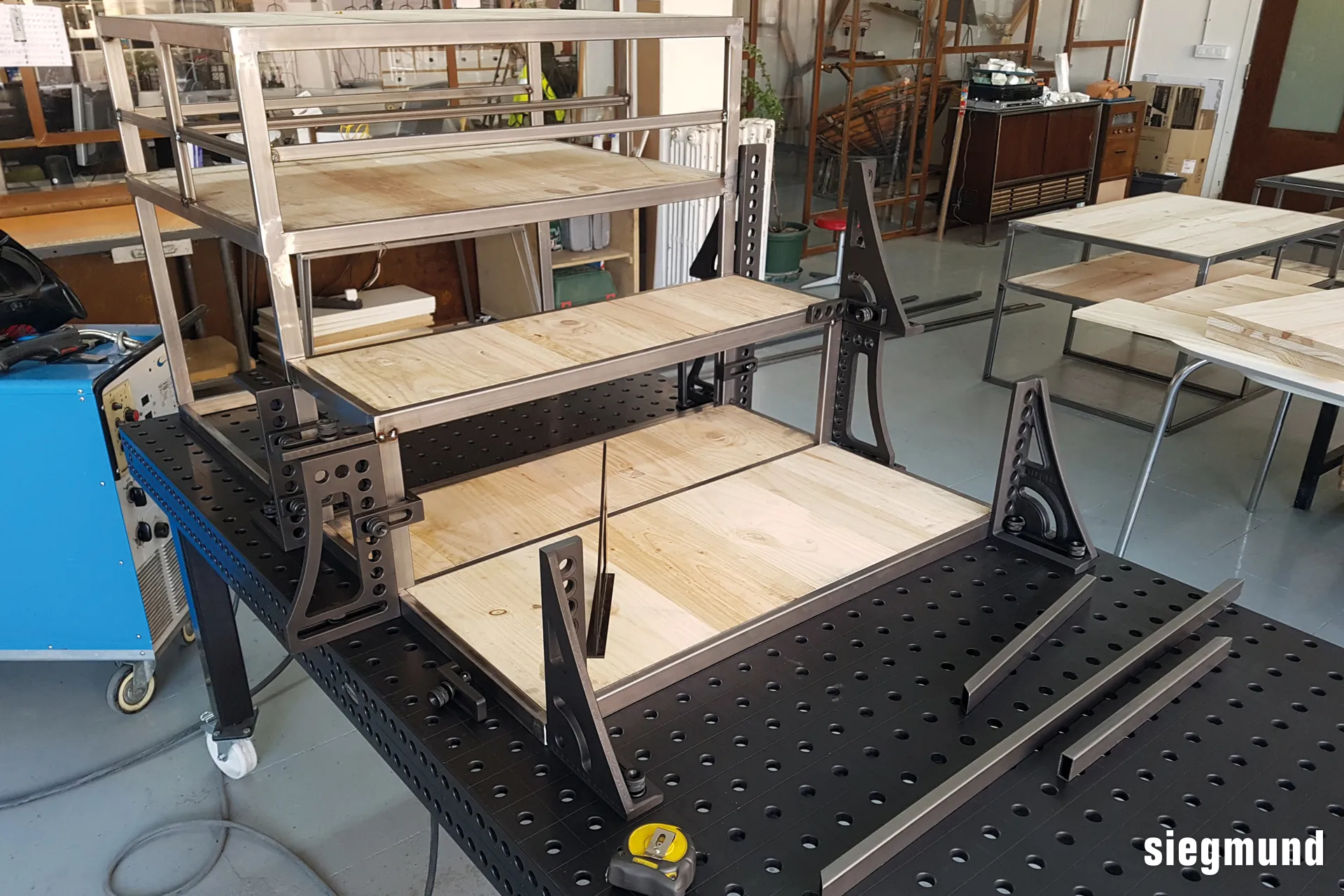

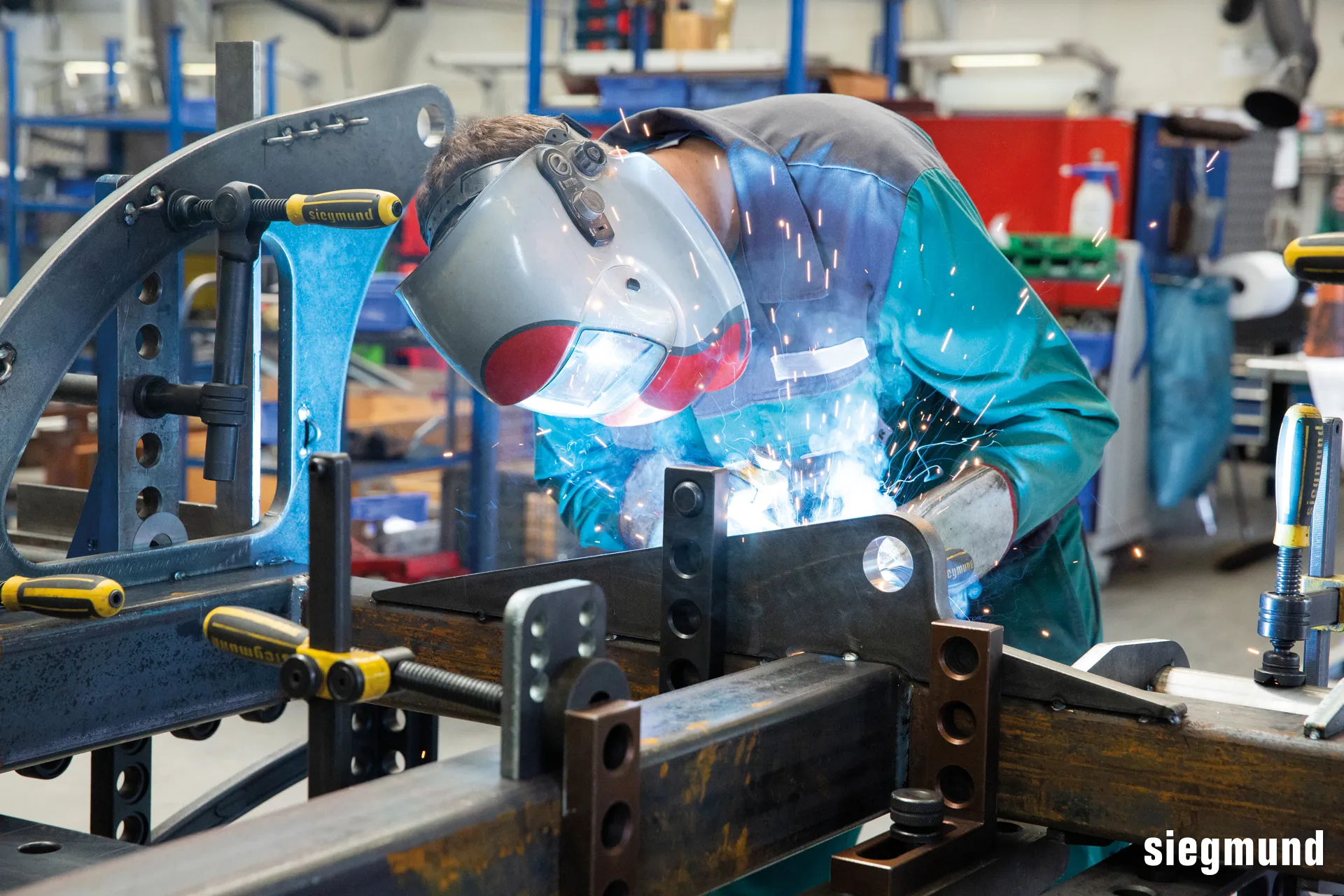

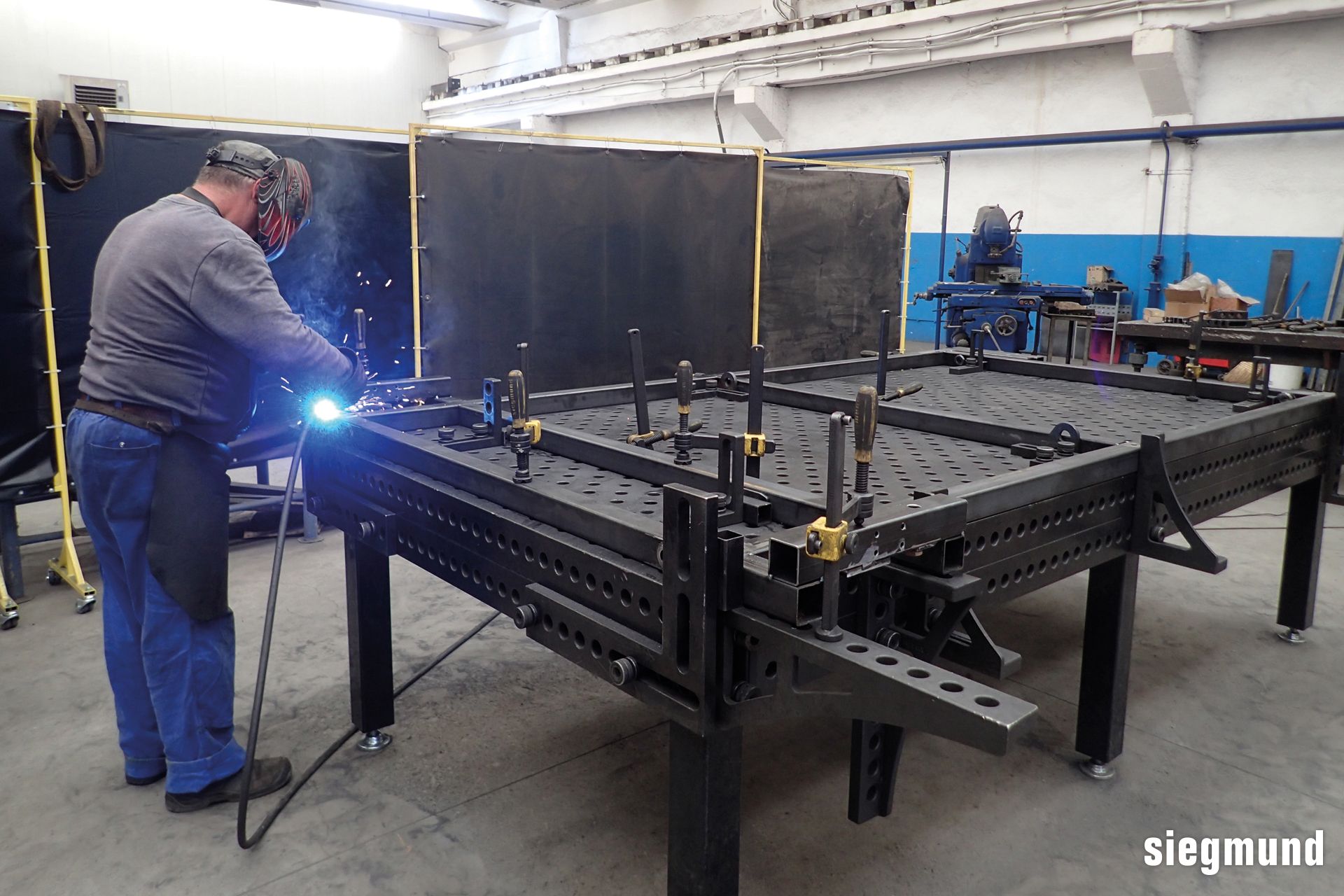

Alkalmazási példák

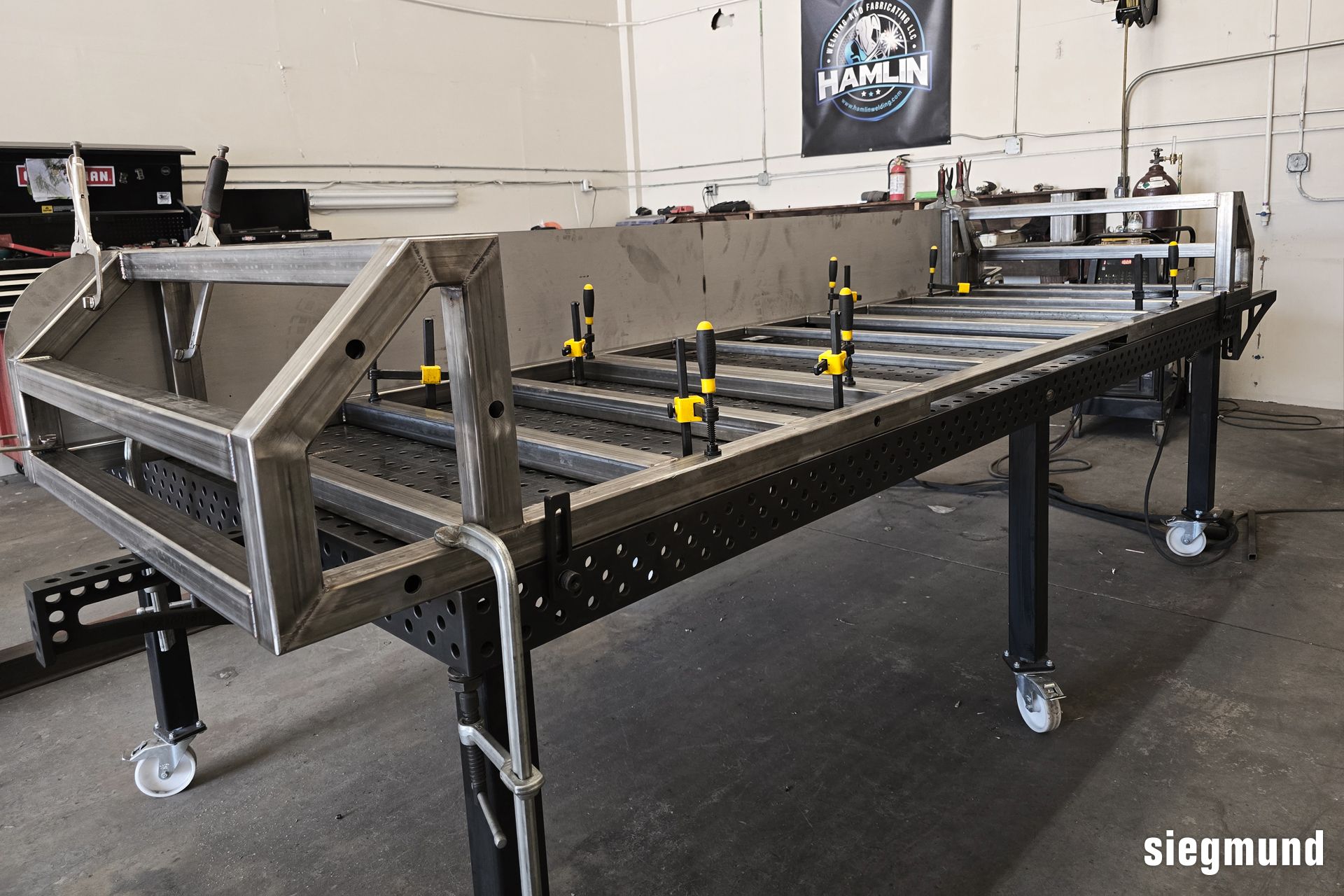

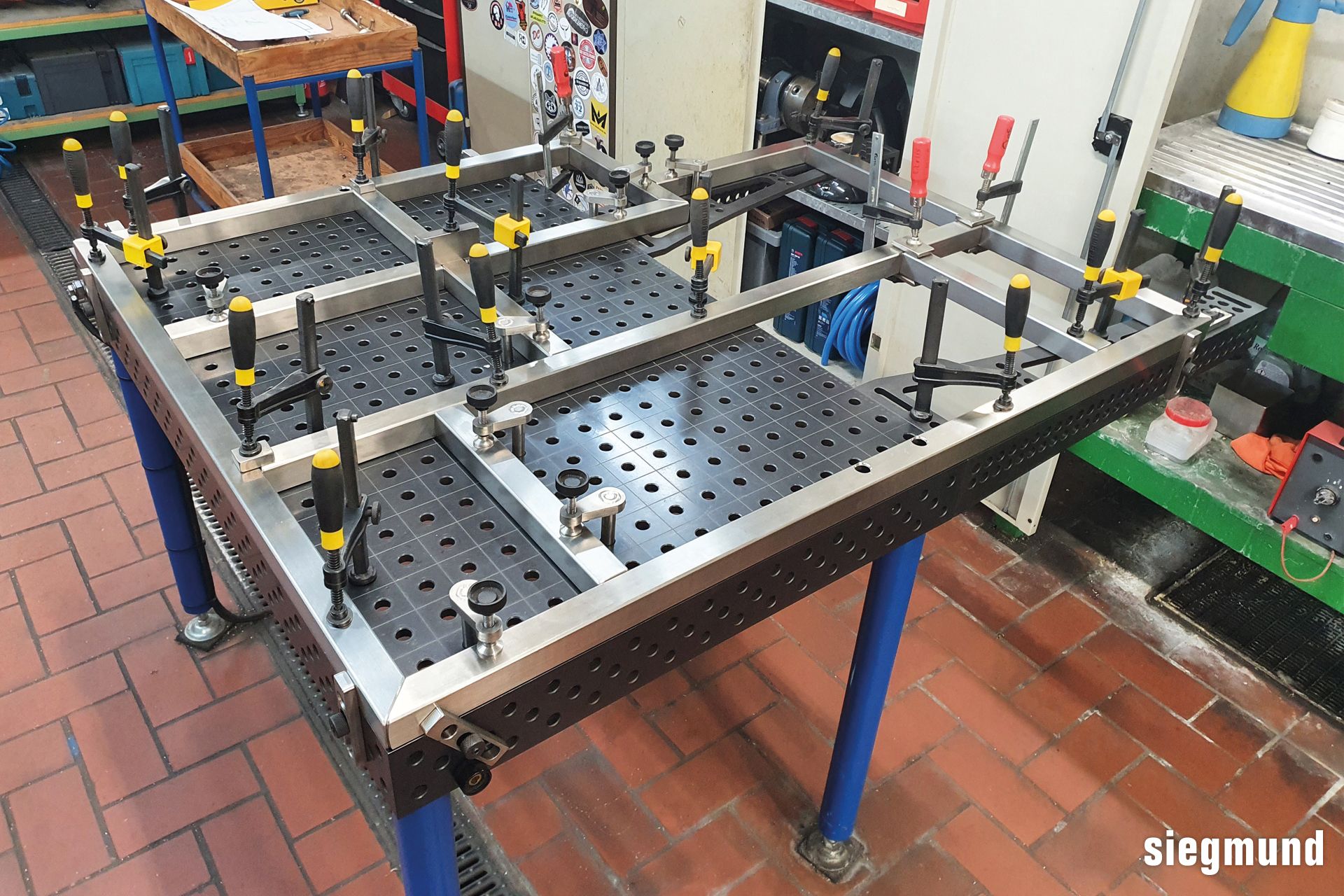

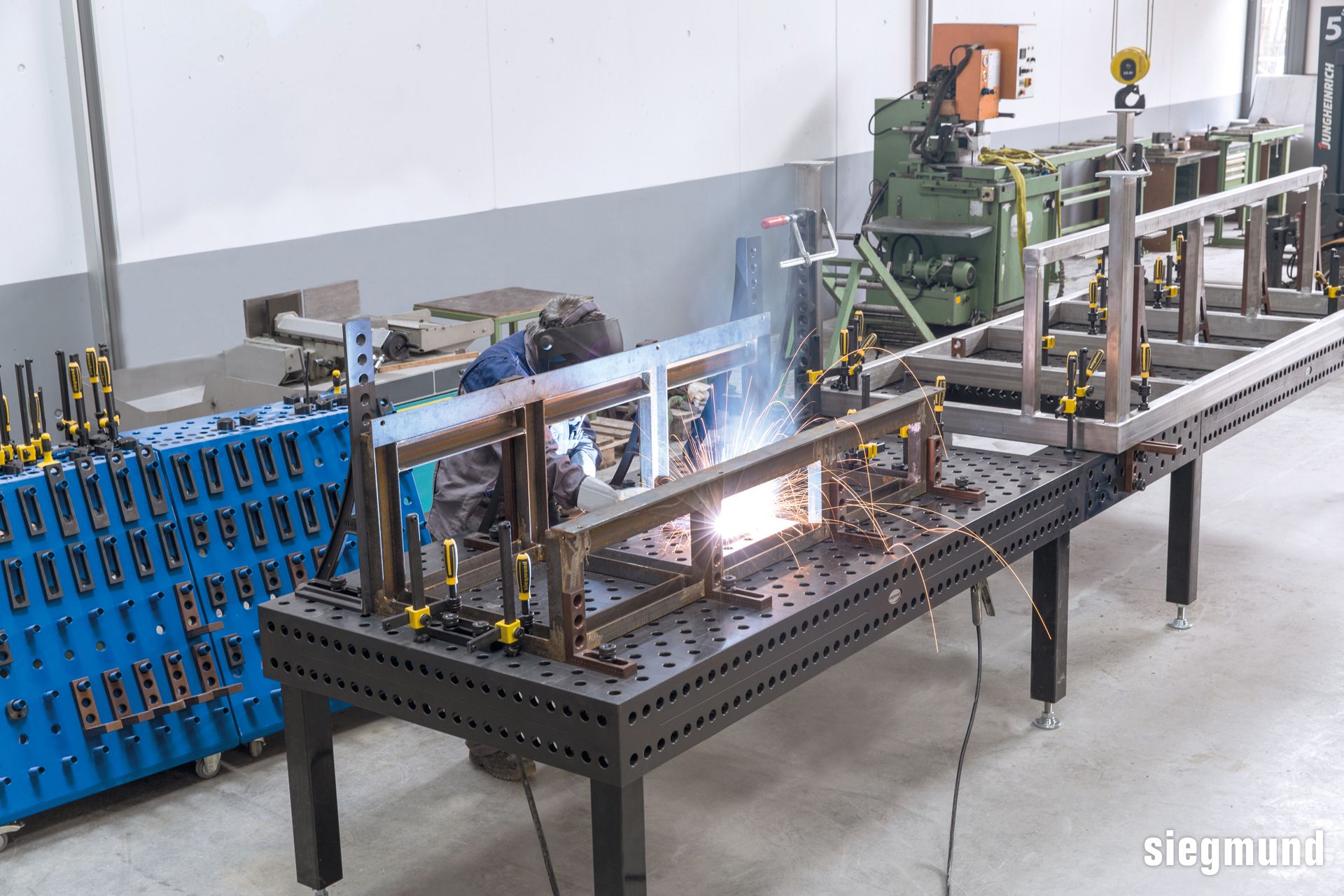

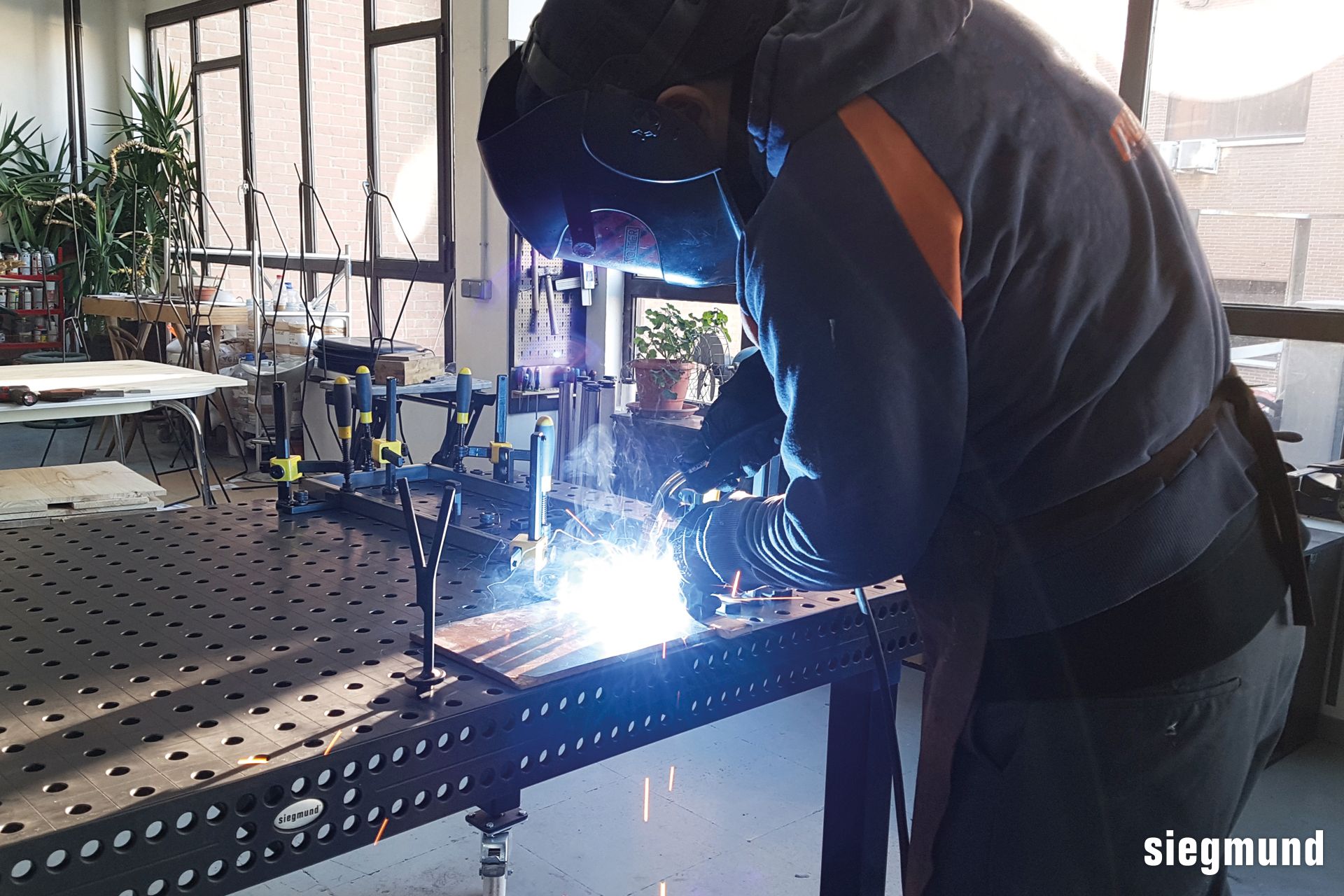

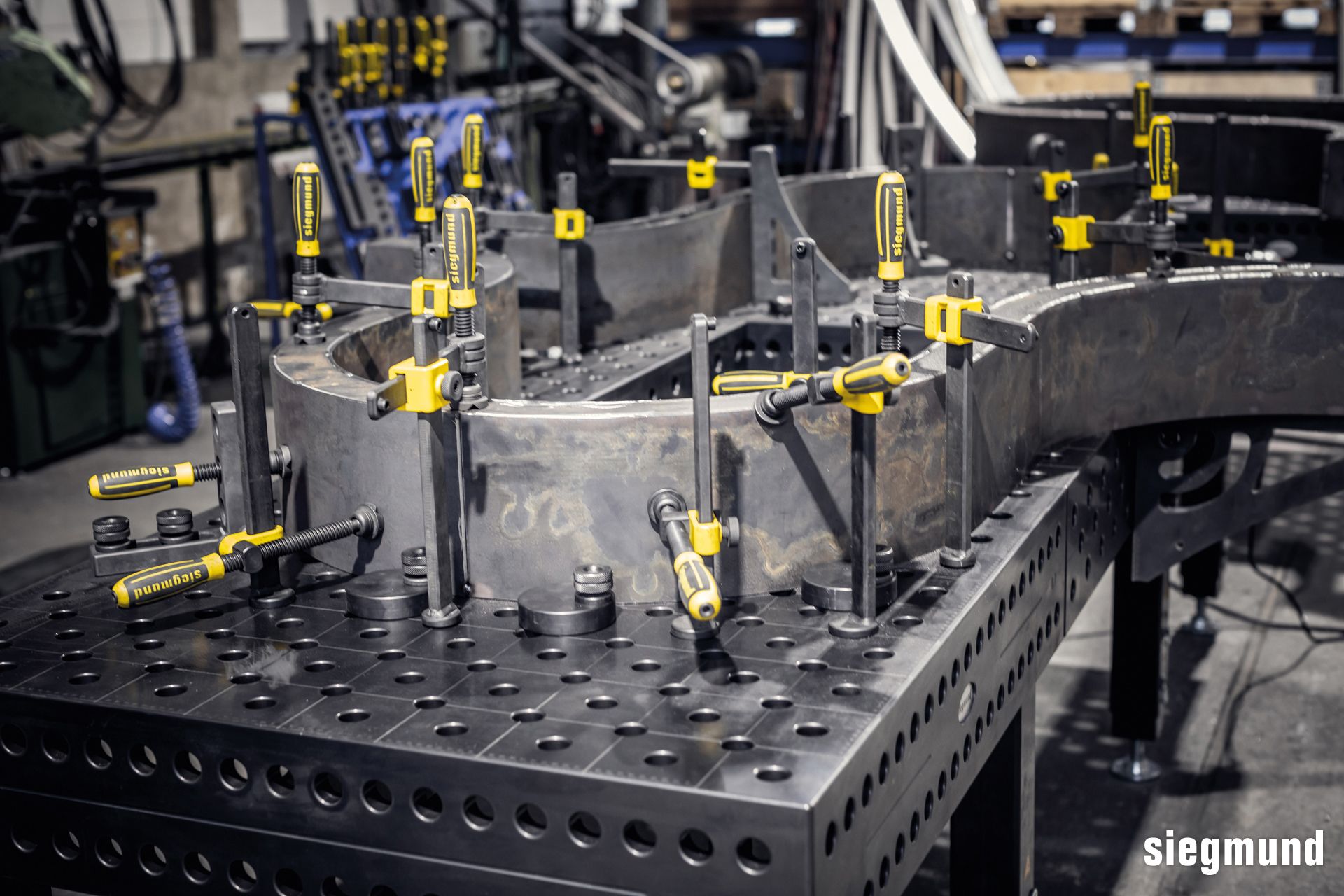

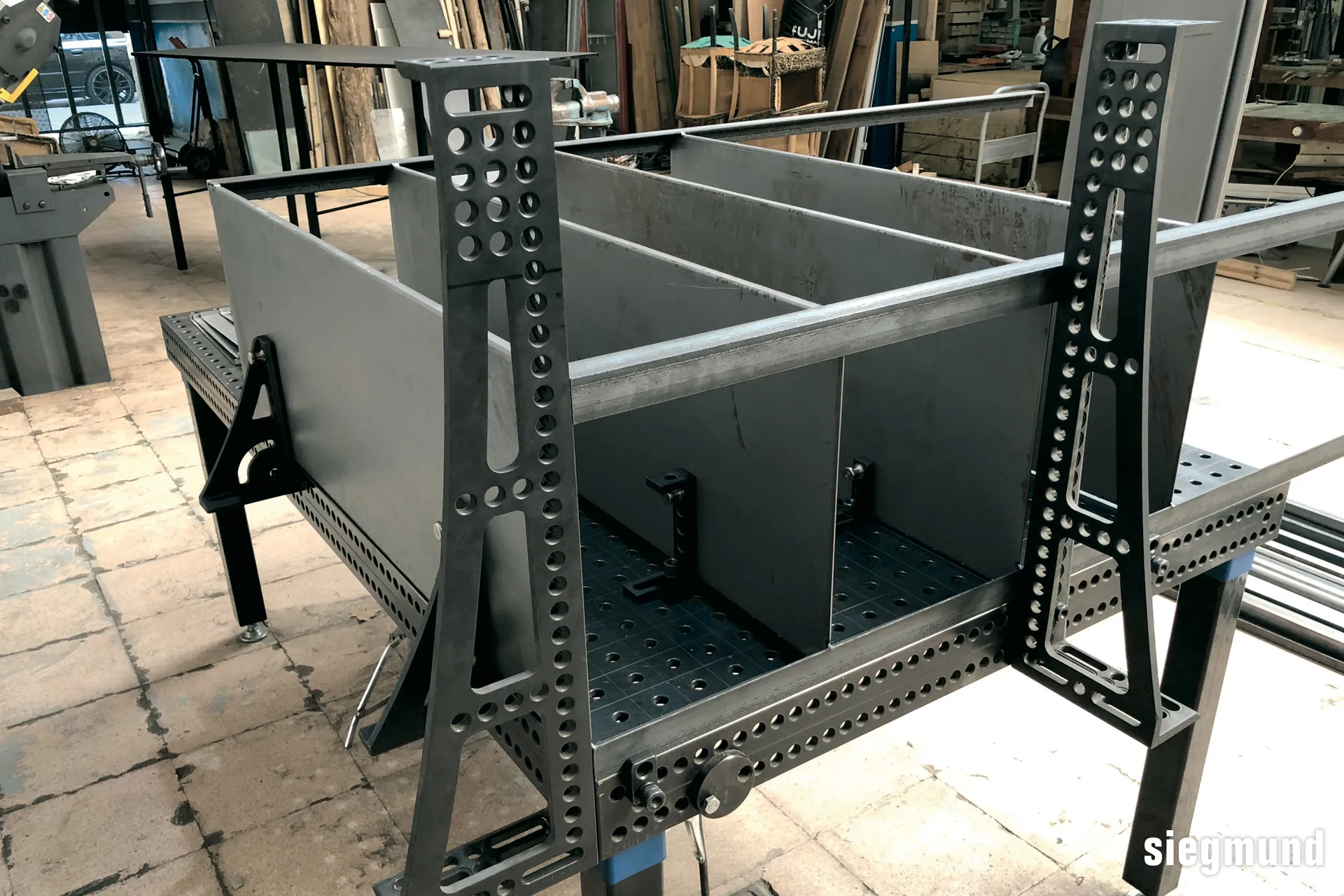

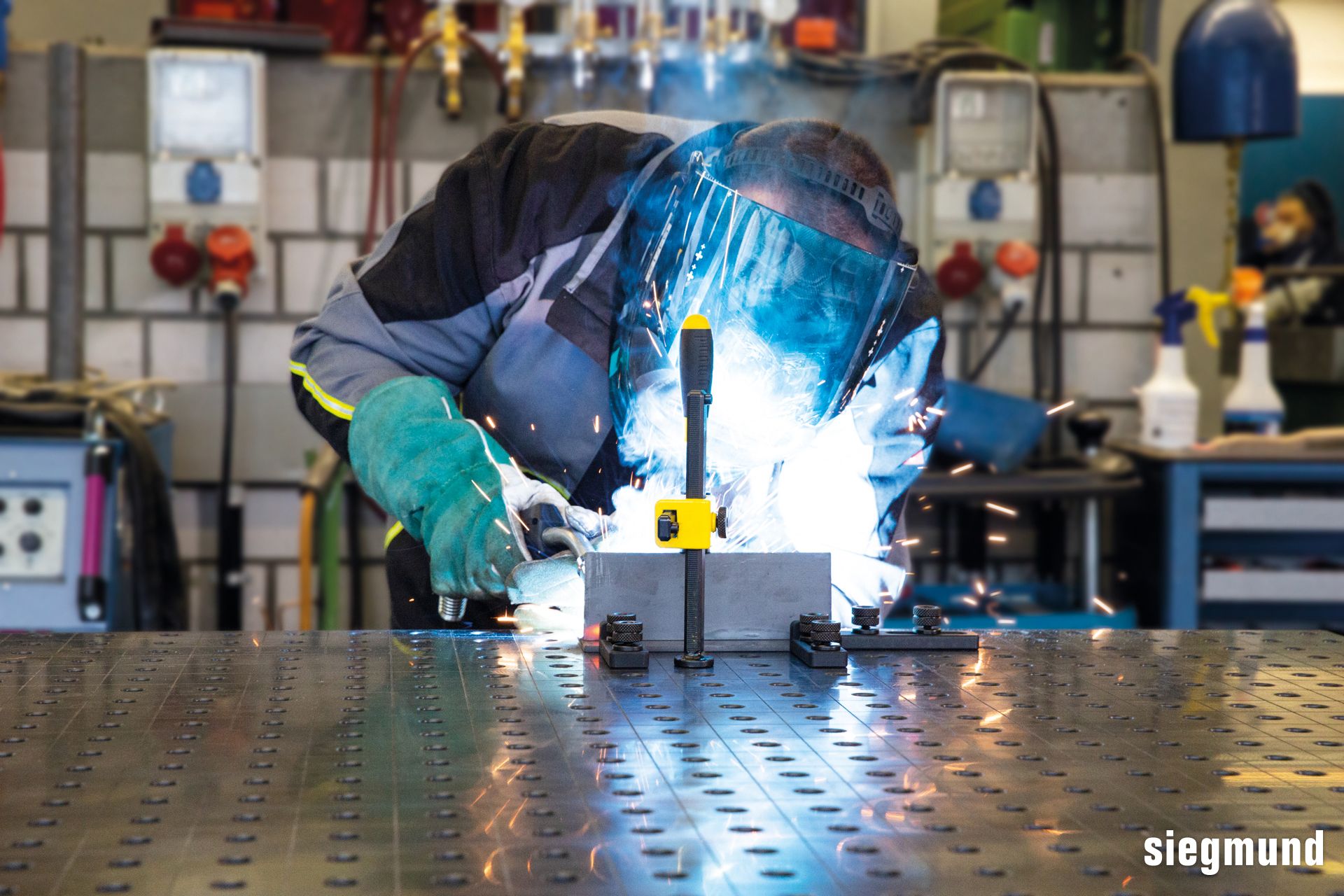

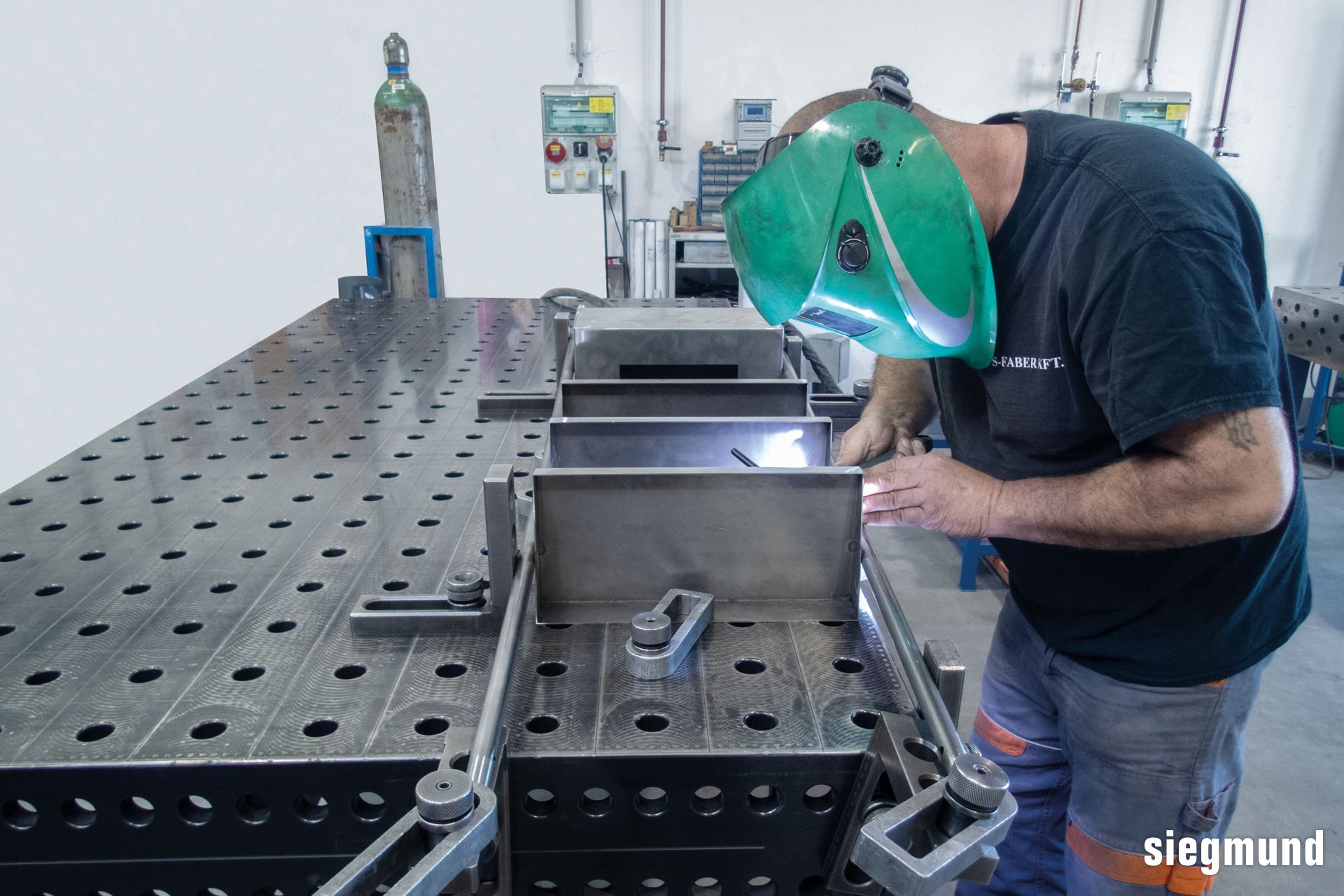

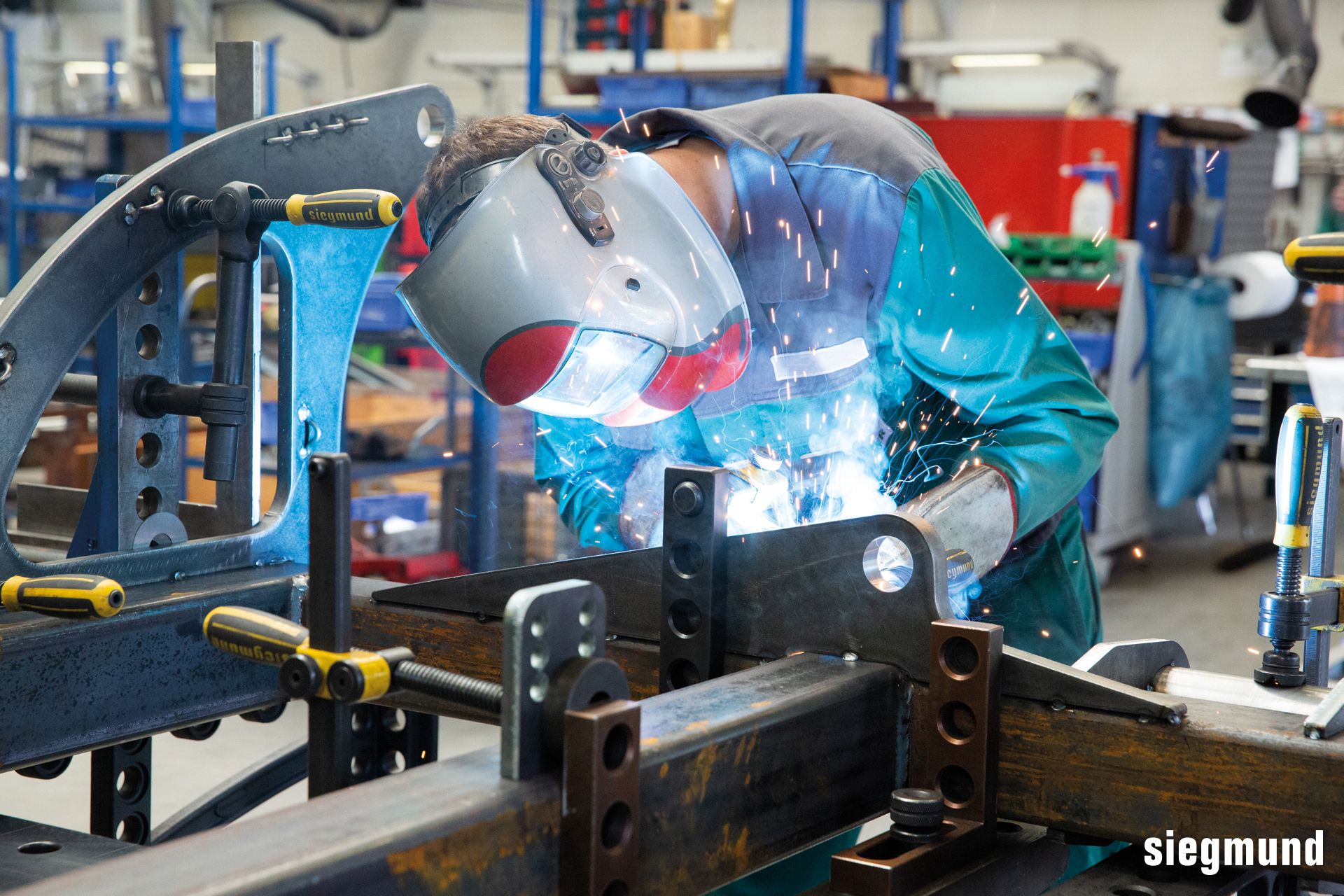

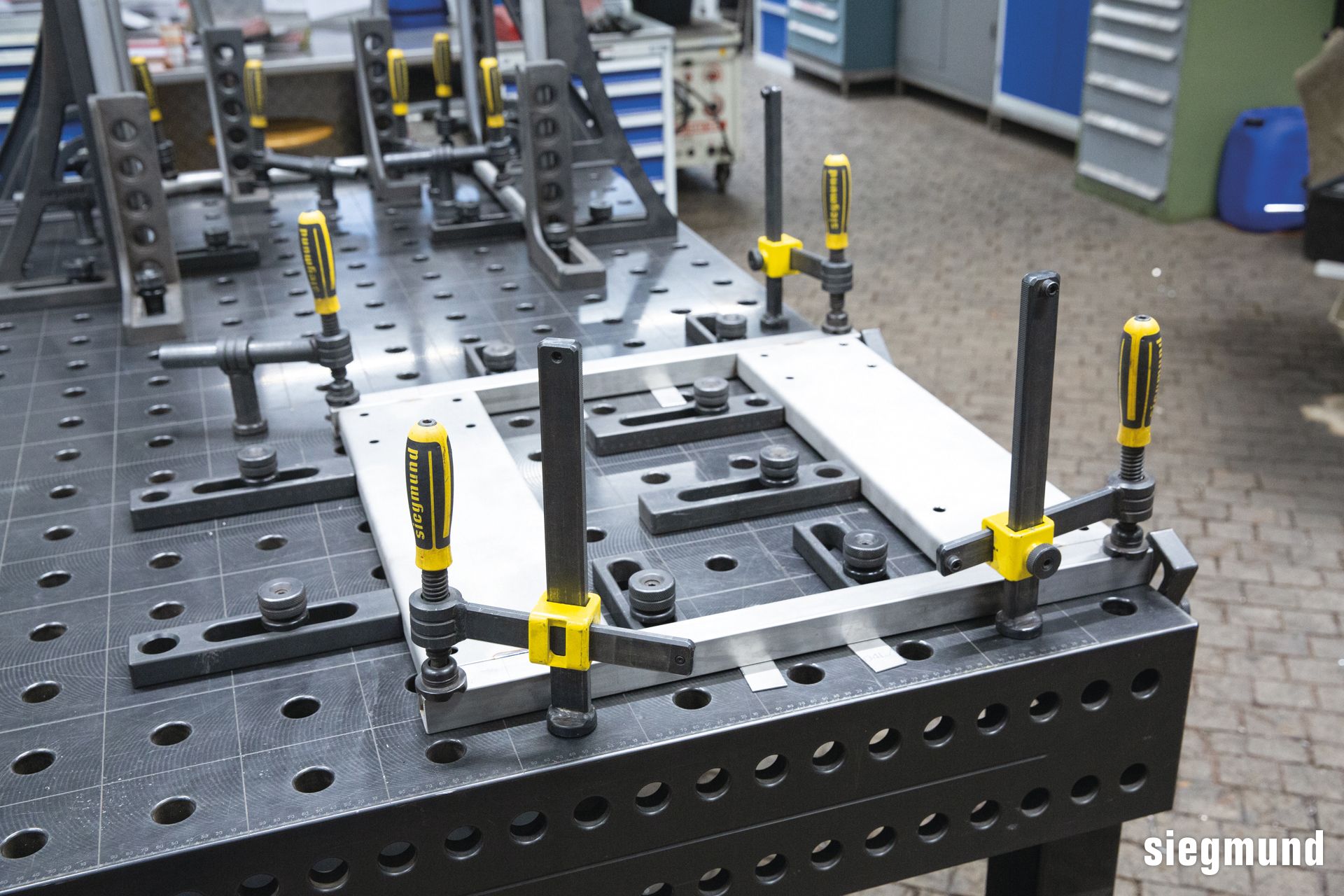

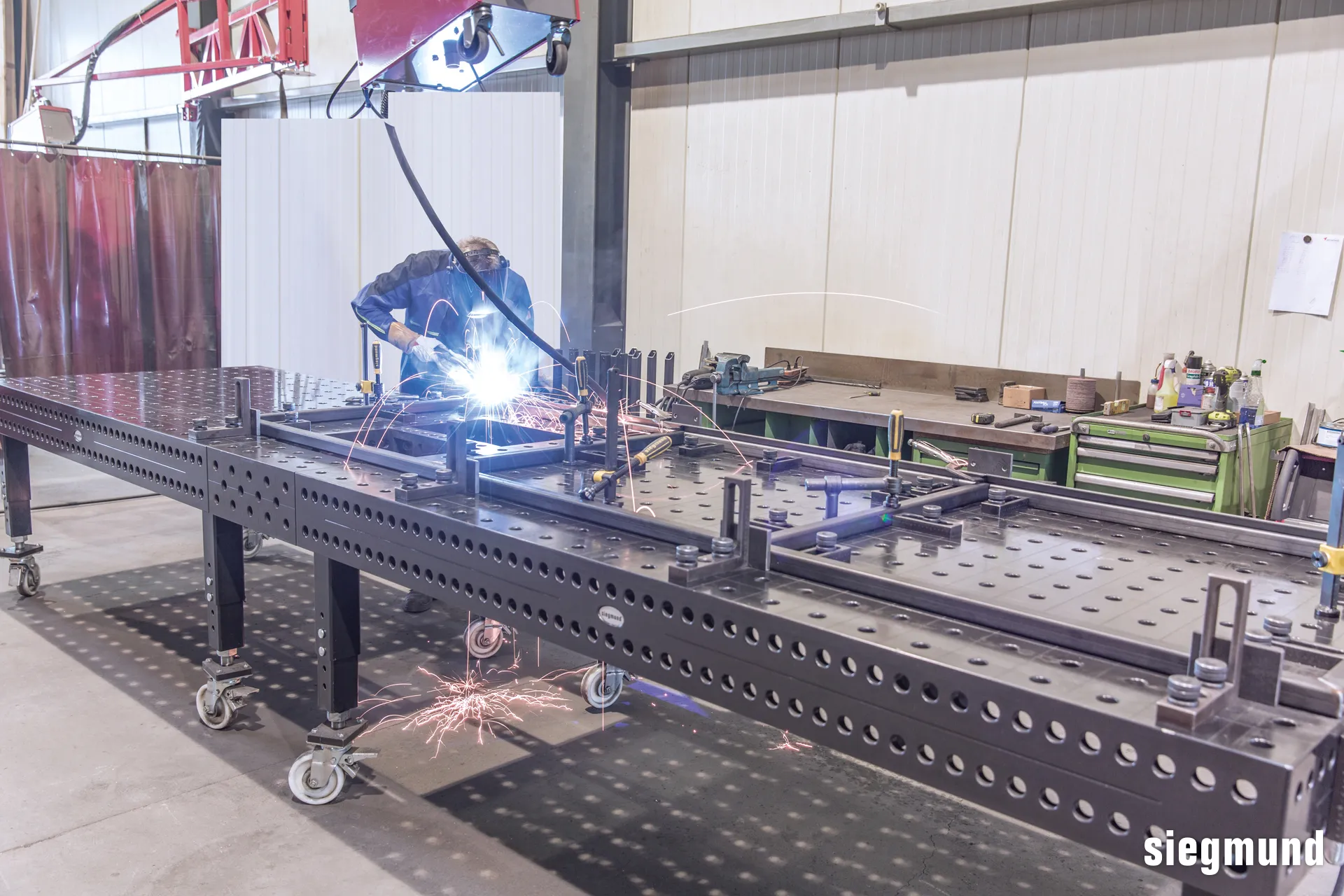

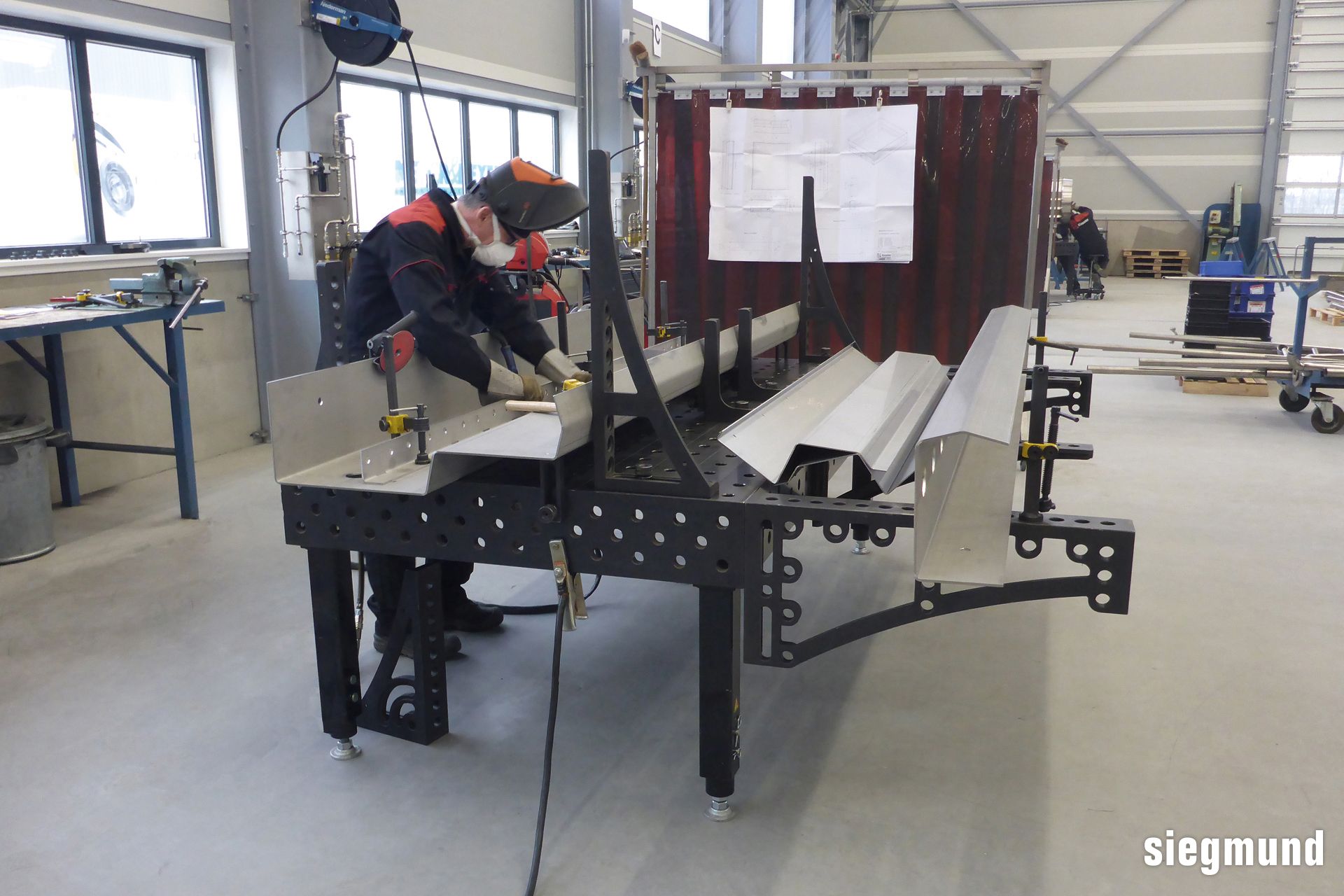

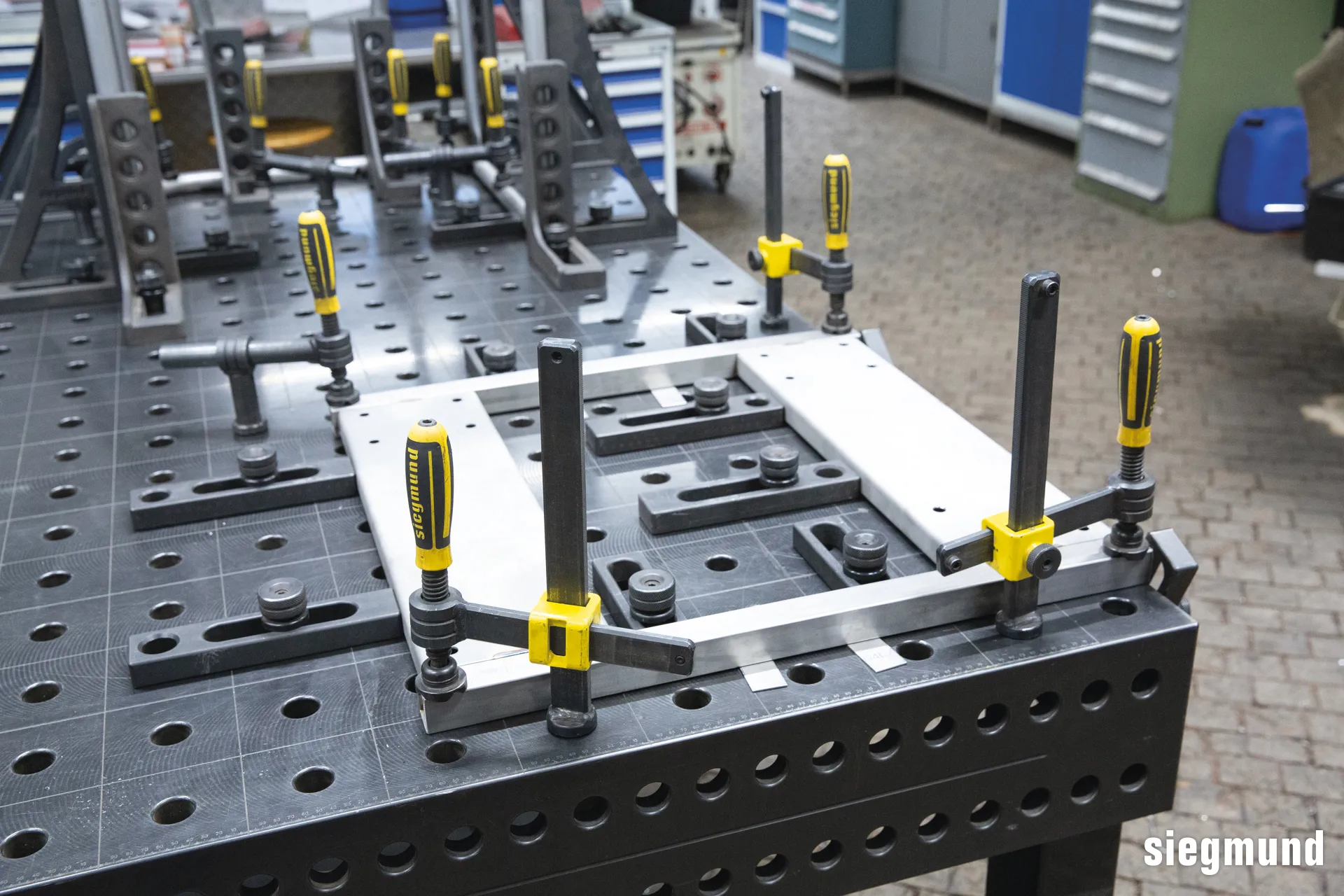

Galériánkban bemutatunk néhány alkalmazási példát az ipar különböző területeiről. A képeken vegyesen láthatók mindhárom Siegmund rendszer hegesztőasztalai és szerszámai.
