Siegmund forgatók és pozícionálók
A forgatóberendezések használatával a hegesztendő munkadarabok rövid idő alatt a hegesztési technológiának megfelelő, ideális helyzetbe pozícionálhatók

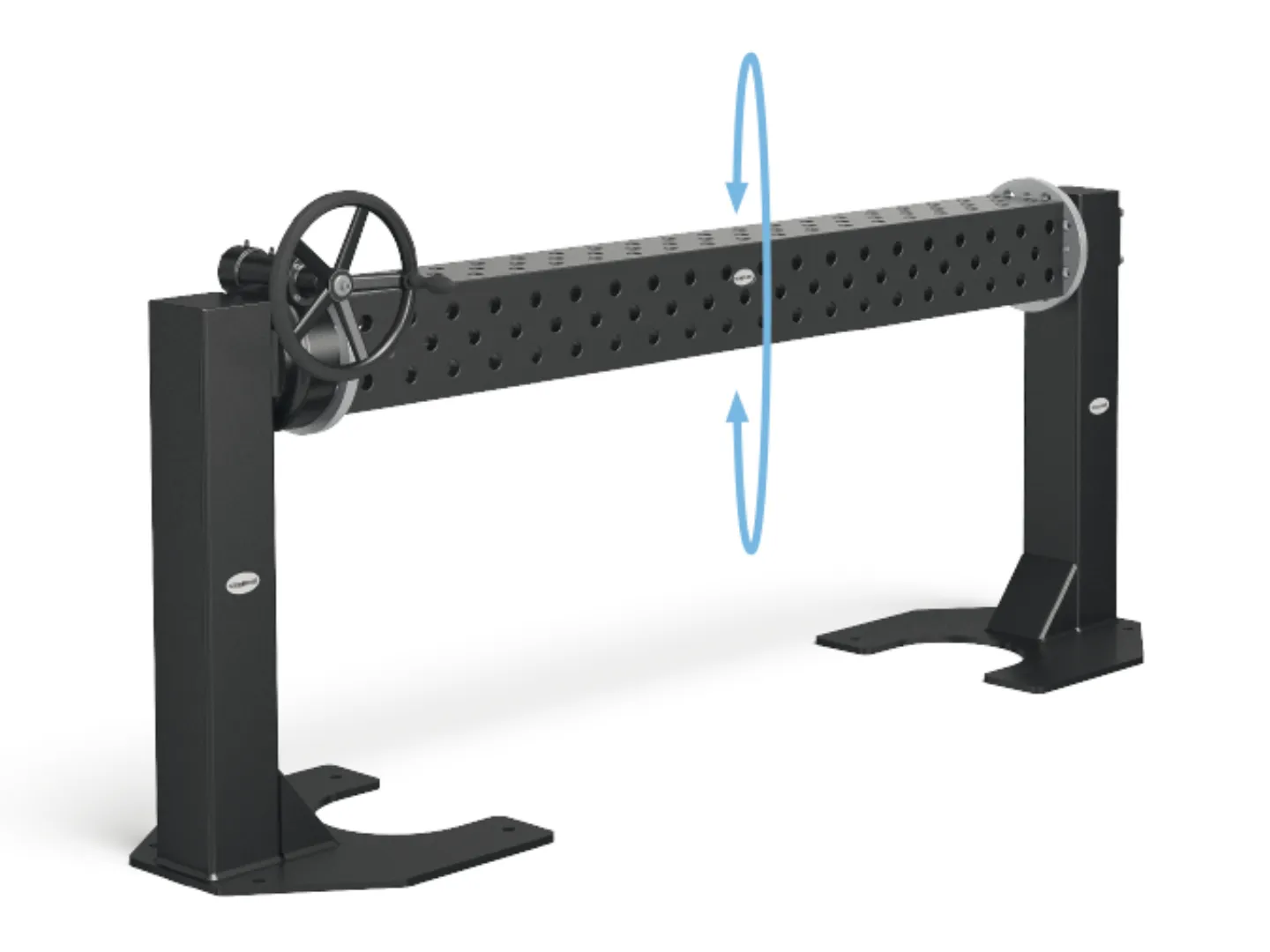

M-Positioner manuális forgató
- A forgatóberendezés egy hajtott és egy szabadonfutó egységből áll
- S16, S22 és S28 furatrendszerű U‑derékszögekkel használható
- Az U-derékszög a forgatóberendezés adapterlemezeihez rögzíthető
- A hajtás kézikerékkel, 1:73 áttételű csigahajtóművön keresztül történik
- Stabil vázszerkezet nagyméretű talplemezzel és rögzítőfuratokkal
- A hegesztőkészülék Siegmund ütközők, derékszögek, prizmák, támaszok és szorítók felhasználásával az U‑derékszögre építhető
| M-Pozícionáló | MP 500 | MP 1500 |
|---|---|---|
| Teherbírás * | 500 kg | 1500 kg |
| Forgatónyomaték | 100 Nm | 900 Nm |
| Kézikerék átmérője | ∅200 mm | ∅315 mm |
| Csigahajtómű áttétele | 1:73 | 1:73 |
| Rendszer kompatibilitás | S16 | S16 | S22 | S28 |
| U‑derékszög legnagyobb hossza | 1500 mm | 3000 mm |
| Saját tömeg | 110 kg | 180 kg |
| Munkamagasság (A) | 850 mm | 850 mm |
| Váz magassága (B) | 955 mm | 955 mm |
| Teljes magasság (C) | 1083 mm | 1140 mm |
| Talplemez szélessége (D) | 500 mm | 600 mm |
| Talplemez hossza (E) | 400 mm | 600 mm |
| * A teherbírás értékét a forgatóra szerelt U‑derékszög tömege csökkenti. | ||

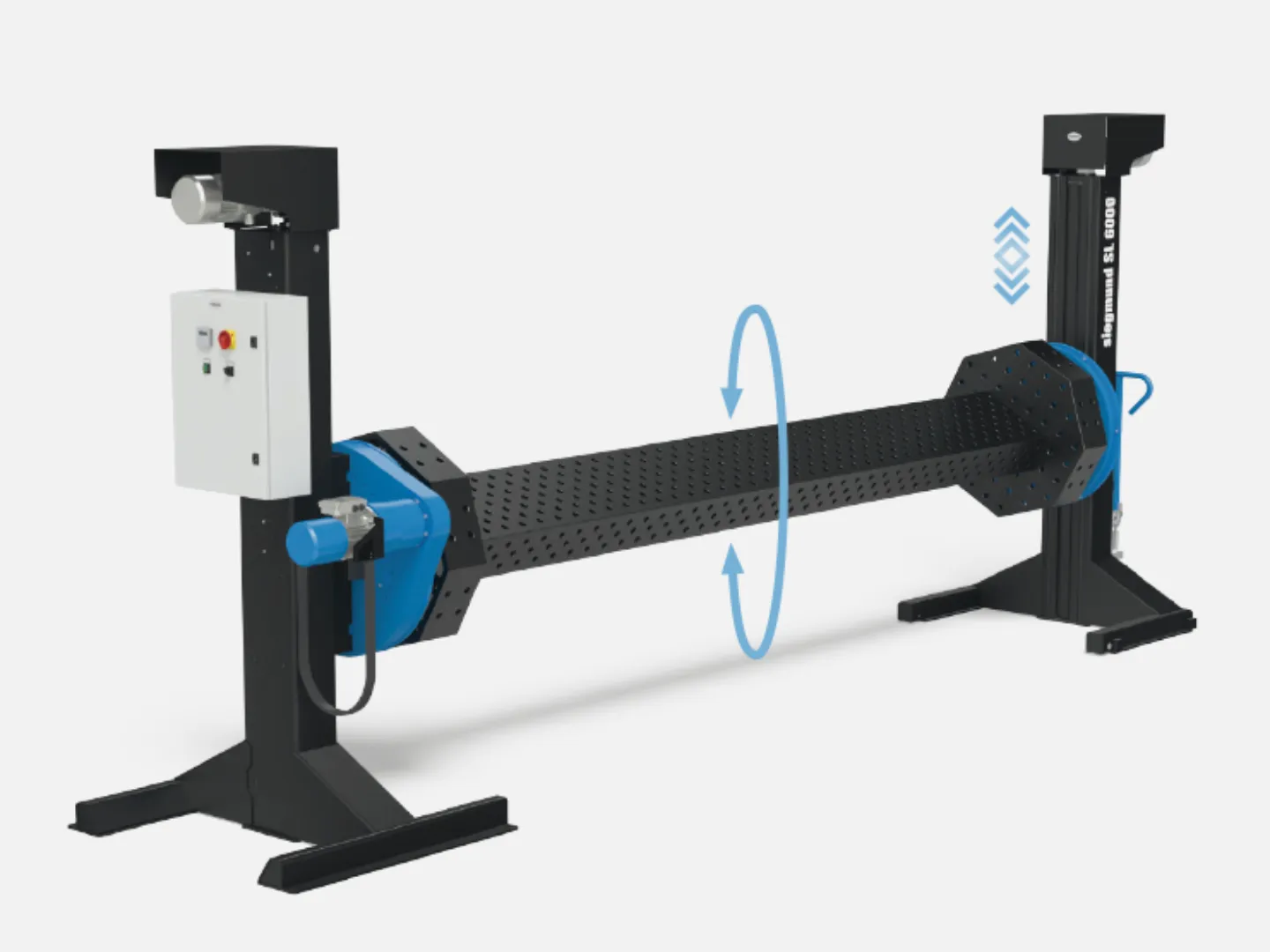

Synchrolift forgatóberendezés
- A hegesztendő munkadarab forgatására és magasságának beállítására alkalmas forgató-pozícionáló berendezés
- A berendezés egy hajtott és egy szabadonfutó egységből áll
- Az emelés trapézmenetes orsók és szinkronizált hajtás segítségével történik
- A forgatás és emelés vezetékes távirányító konzollal működtethető
- Lábkapcsolós vezérlővel, valamint pozíciók programozására alkalmas vezérlőkonzollal is kiegészíthető
- Testkábel csatlakoztatási lehetőség forgó áramátadón keresztül
- S16, S22 és S28 furatrendszerű oktagonális asztallapokkal és U‑derékszögekkel felszerelhető
- Beépített hidraulikus emelő a berendezés mozgatásához
| Synchrolift | SL 2500 | SL 4500 | SL 7000 |
|---|---|---|---|
| Teherbírás * | 2500 kg | 4500 kg | 7000 kg |
| Forgatási sebesség | 1 fordulat/perc | 1 fordulat/perc | 0,75 fordulat/perc |
| Forgatónyomaték | 3000 Nm | 3750 Nm | 6500 Nm |
| Emelési sebesség | 560 mm/perc | 560 mm/perc | 560 mm/perc |
| Saját tömeg | 1200 kg | 1150 kg | 1300 kg |
| Min. tengelymagasság (A) | 350 mm | 450 mm | 500 mm |
| Mozgástartomány (B) | 1500 mm | 1500 mm | 1450 mm |
| Max. tengelymagasság (C) | 1850 mm | 1950 mm | 1950 mm |
| Forgóasztal átmérője (D) | ∅600 mm | ∅600 mm | ∅800 mm |
| Teljes magasság | 2505 mm | 2505 mm | 2505 mm |
| * A teherbírás értékét a forgatóra szerelt U‑derékszög és oktagonális asztallapok tömege csökkenti. | |||

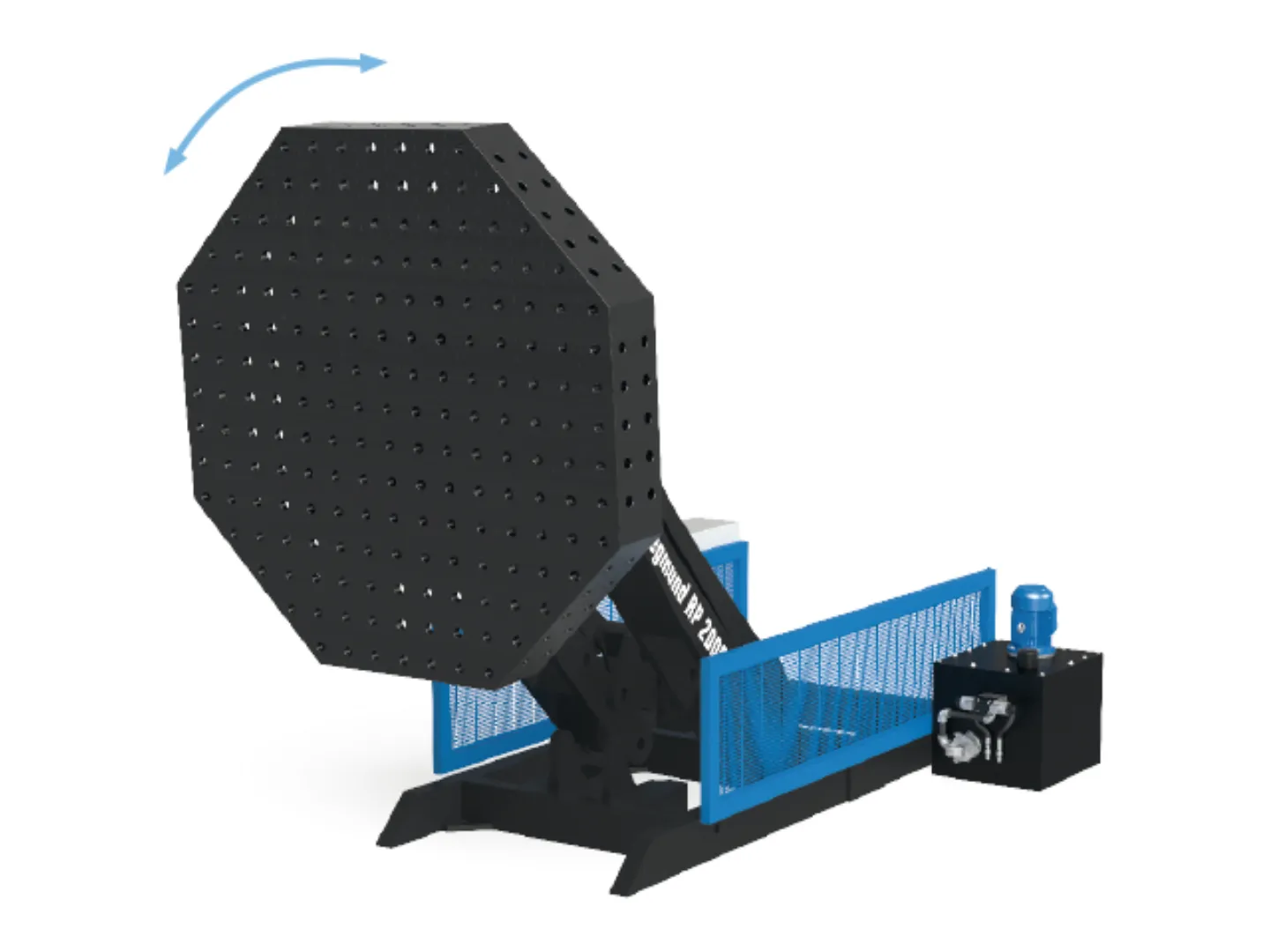

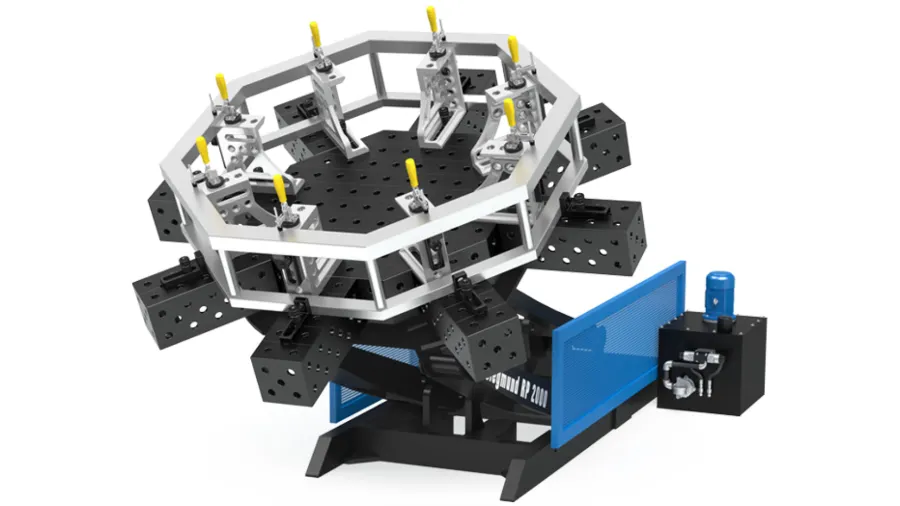

Roto-Positioner hidraulikus forgatóberendezés
- A hegesztendő munkadarab forgatására, emelésére és billentésére alkalmas forgató-pozícionáló berendezés
- A forgatás hidraulikus meghajtással történik, de opcionálisan elektromos hajtás is kérhető
- Az emelés és billentés meghajtása minden esetben hidraulikus
- -5º és 90º közötti billentési tartomány
- A forgatás, emelés és billentés vezetékes távirányító konzollal működtethető
- Lábkapcsolós vezérlővel, valamint pozíciók programozására alkalmas vezérlőkonzollal is kiegészíthető
- Testkábel csatlakoztatási lehetőség forgó áramátadón keresztül
- S16, S22 és S28 furatrendszerű oktagonális asztallapokkal felszerelhető
| Roto-Positioner | RP 1250 | RP 2000 | RP 3000 | RP 4500 |
|---|---|---|---|---|
| Teherbírás * | 1250 kg | 2000 kg | 3000 kg | 4500 kg |
| Forgatási sebesség (hidraulikus) | 2 fordulat/perc | 2 fordulat/perc | 2 fordulat/perc | — |
| Forgatási sebesség (elektromos) | 0–2 fordulat/perc | 0–2 fordulat/perc | 0–2 fordulat/perc | 0–1,5 fordulat/perc |
| Forgatónyomaték | 490 Nm | 1570 Nm | 2350 Nm | 5300 Nm |
| Billentőnyomaték | 4900 Nm | 7850 Nm | 11750 Nm | 21200 Nm |
| Saját tömeg | 757 kg | 930 kg | 1477 kg | 2500 kg |
| Tengelymagasság (A) | 540–1120 mm | 550–1300 mm | 740–1590 mm | 830–2080 mm |
| Asztalmagasság (B) | 700–1280 mm | 650–1400 mm | 720–1570 mm | 880–2130 mm |
| Hosszúság (C) | 1760 mm | 1850 mm | 2400 mm | 2590 mm |
| Szélesség (D) | 1630 mm | 1660 mm | 1825 mm | 2270 mm |
| Forgóasztal mérete (F) | ∅800 mm | ∅800 mm | 1100×1100 mm | 1500×1500 mm |
| * A teherbírás értékét a forgatóra szerelt oktagonális asztallap tömege csökkenti. | ||||
