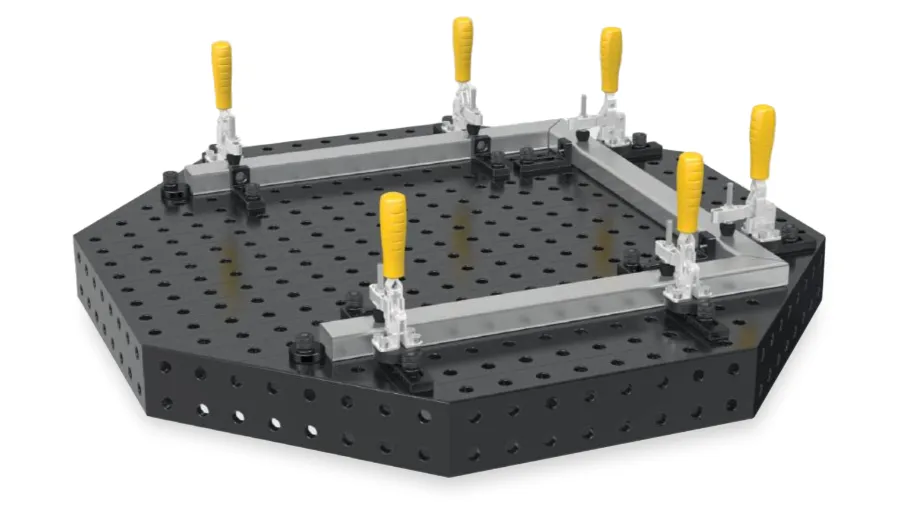

Siegmund oktagonális asztallap
Az egyedi adapterlemezzel ellátott, különböző méretű, nyolcszögletű kialakítású asztallapok elsősorban forgató-pozícionáló berendezésekhez használhatók
Az oktagonális asztallapokról
A nyolcszögletes kialakítású asztallapok elsősorban forgató-pozícionáló berendezésekhez használhatók. Az asztallapokat egyedi, minden esetben előre egyeztetett furatképpel ellátott adapterlemezzel szállítjuk, így rendkívül egyszerűen illeszthetők akár manuális, akár robotos forgatóberendezésekhez is.
Az oktagonális asztallapok a hegesztőasztaloknál már megismert jellemzőkkel rendelkeznek. A precízen síkba mart asztalfelületet plazmanitridálással hőkezelik, melynek hatására egy kemény, kopásálló kéreg alakul ki. A plazmanitridált felület a hegesztési fröccsenéseknek is jól ellenáll. Az asztallapok egy ún. BAR bevonatot is kapnak a további korrózióvédelem érdekében. A rácspontok mentén ∅16 mm, ∅22 mm vagy ∅28 mm rendszerfuratok helyezkednek el, amelyek különböző szerszámok és tartozékok számára biztosítanak csatlakozási pontokat. A hegesztési feladatnak megfelelően többféle méretű és anyagminőségű, oldallapal ellátott vagy anélküli változatok közül választhatunk.
Az oktagonális lapok jellemzői

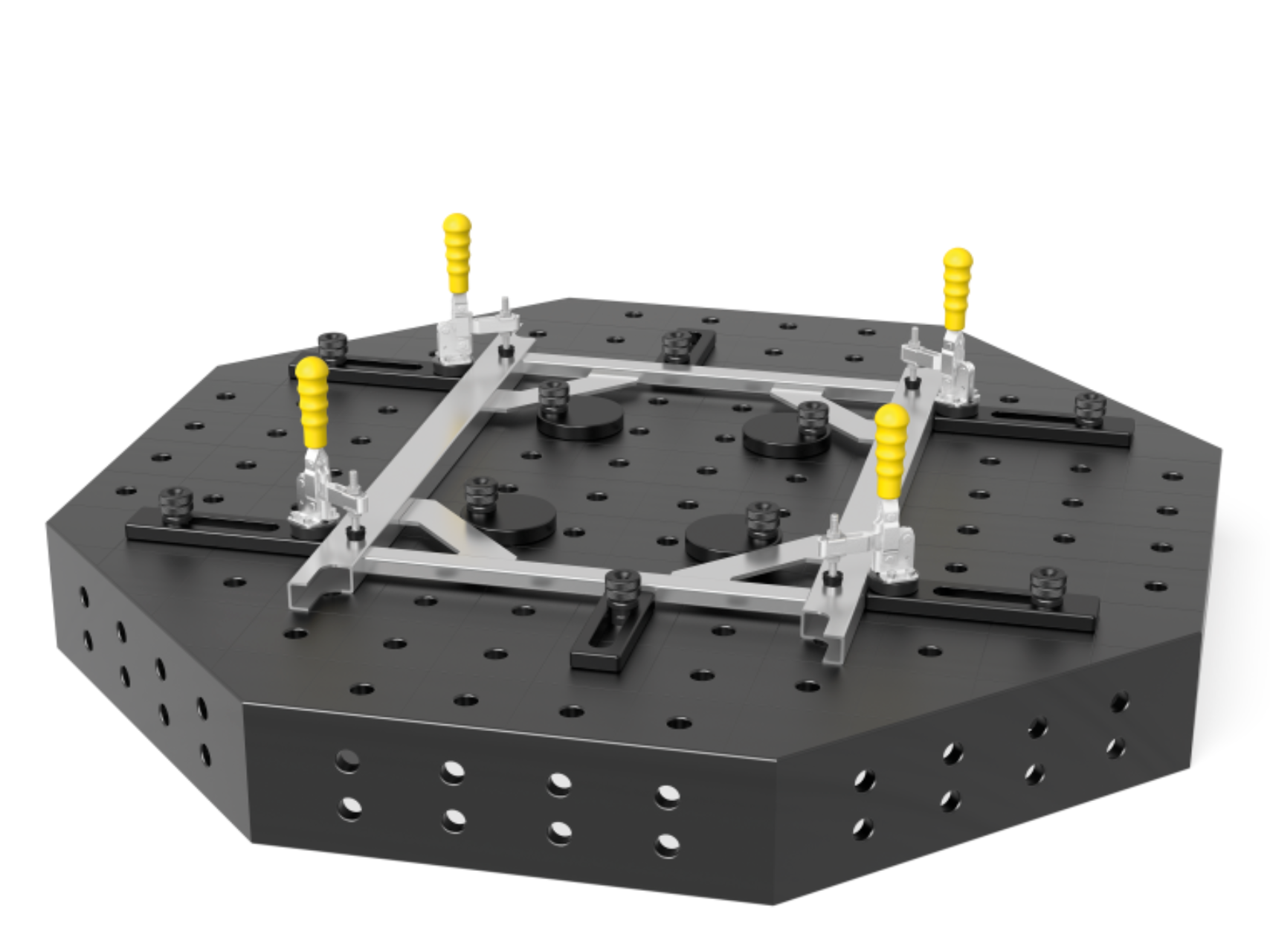

Furatrács
A precízen síkba mart felületen rácspontok mentén rendszerfuratok helyezkednek el, amelyek a különböző szerszámok számára biztosítanak csatlakozási pontokat.

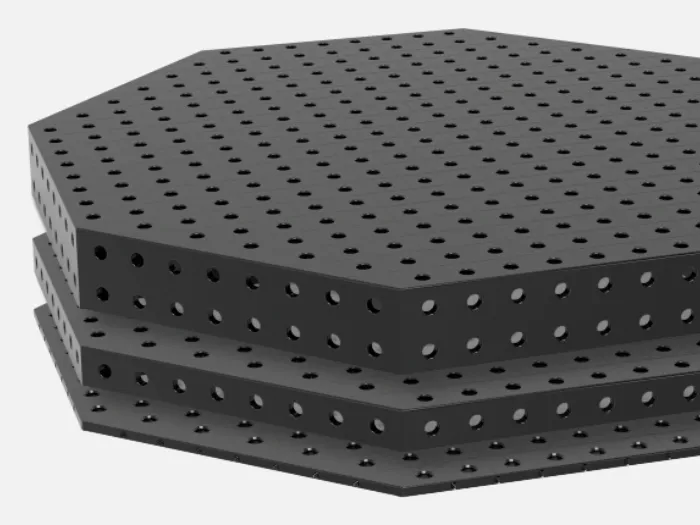

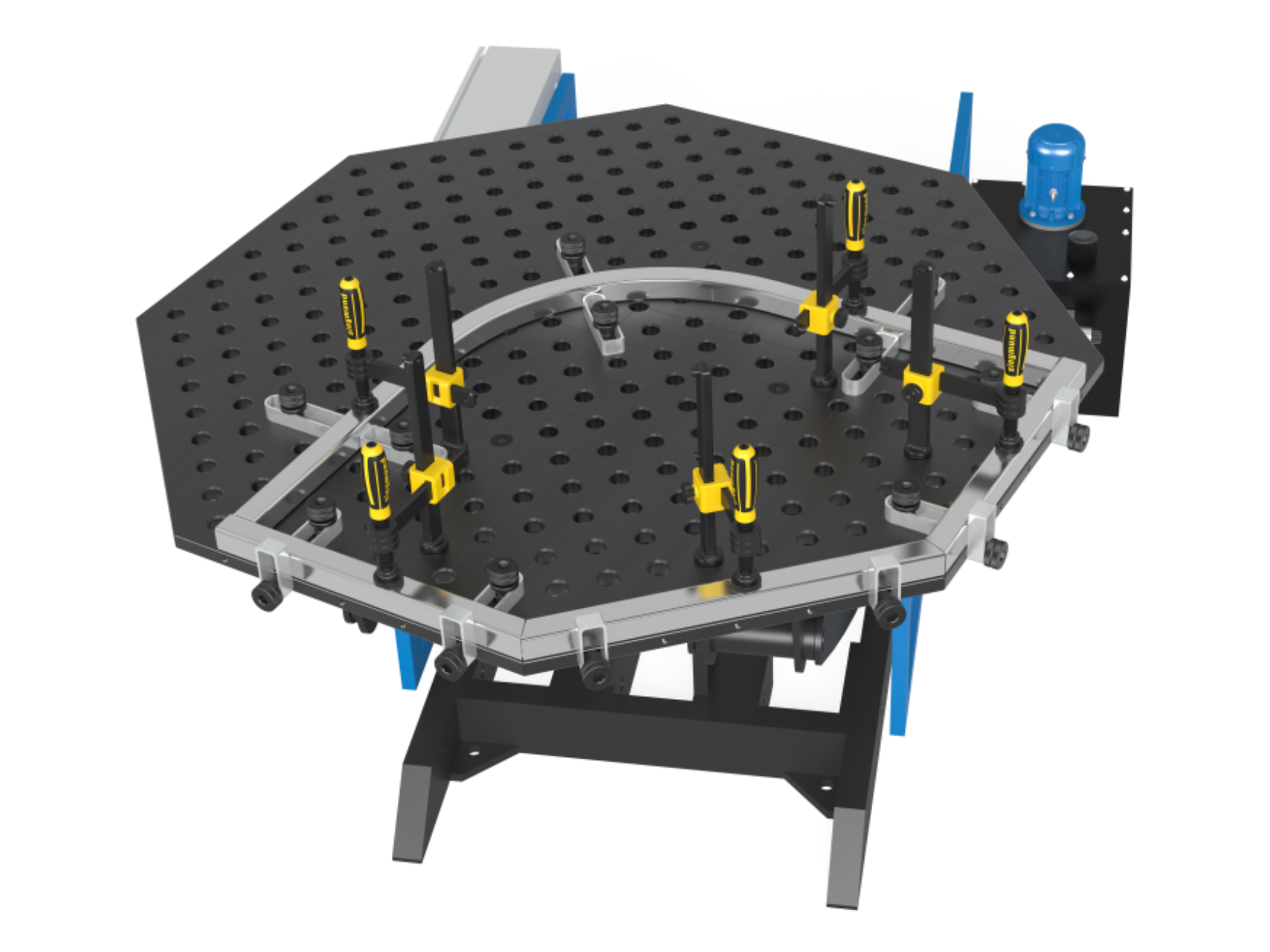

Változatok
A hegesztési feladatnak és a munkadarabnak megfelelően többféle méretű, vastagságú és anyagminőségű, oldallapal ellátott vagy anélküli változatok állnak rendelkezésre.

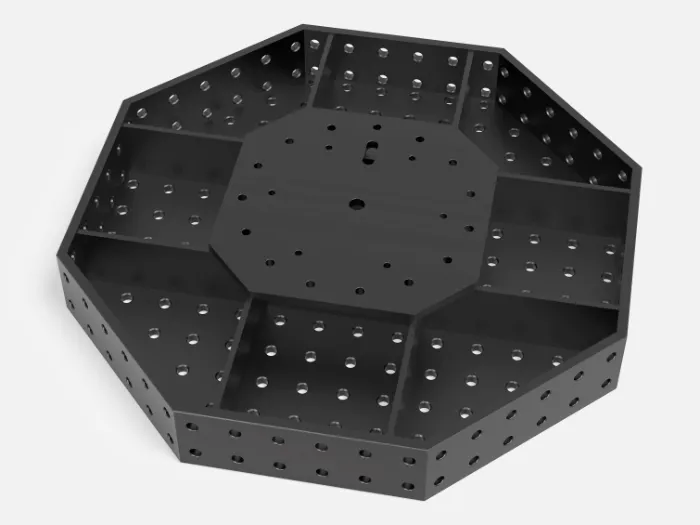

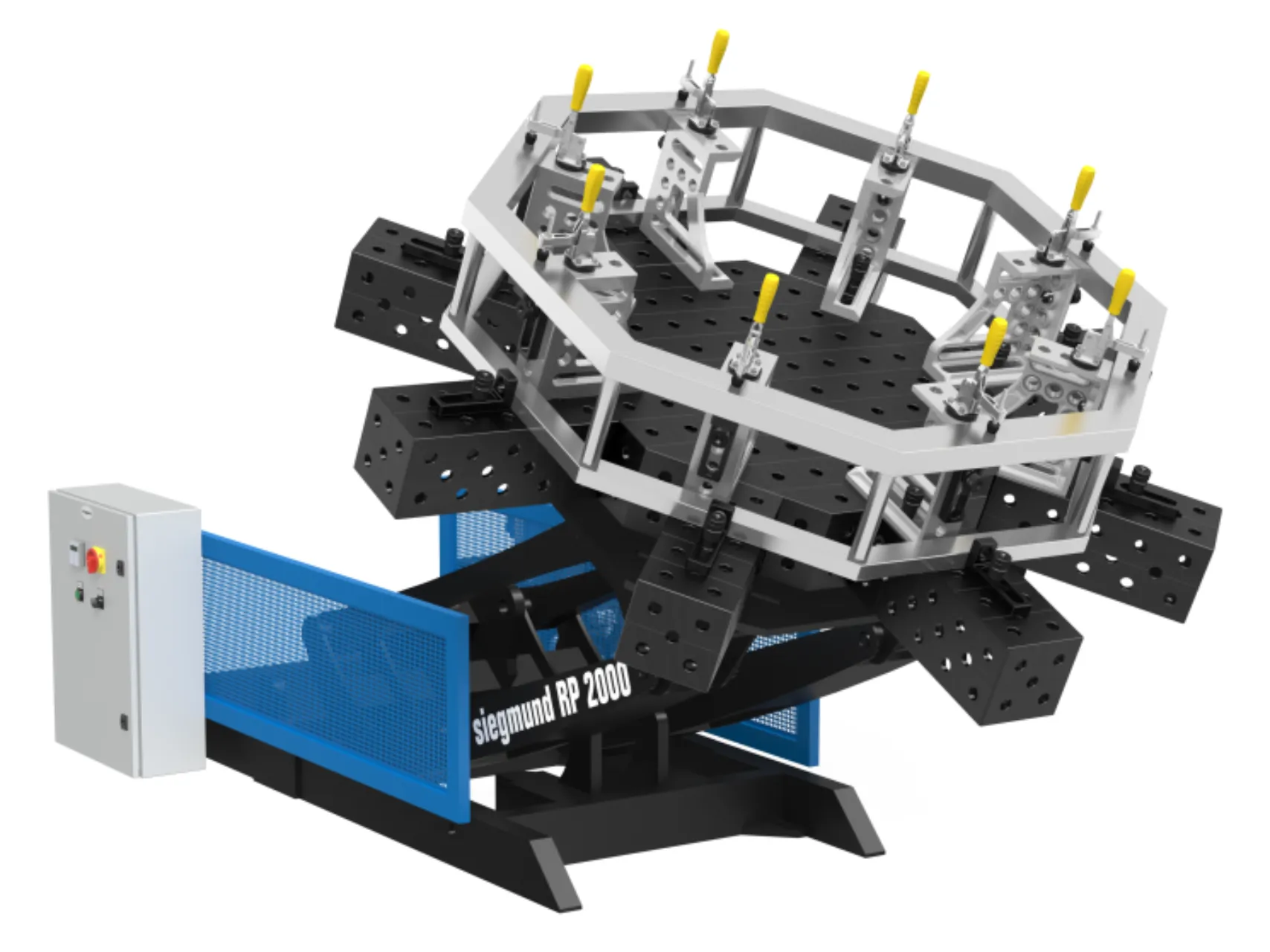

Adapterlemez
Az asztallapokat előre egyeztetett furatképpel ellátott adapterlemezzel szállítjuk, így egyszerűen illeszthetők akár manuális, akár robotos forgatóberendezésekhez is.

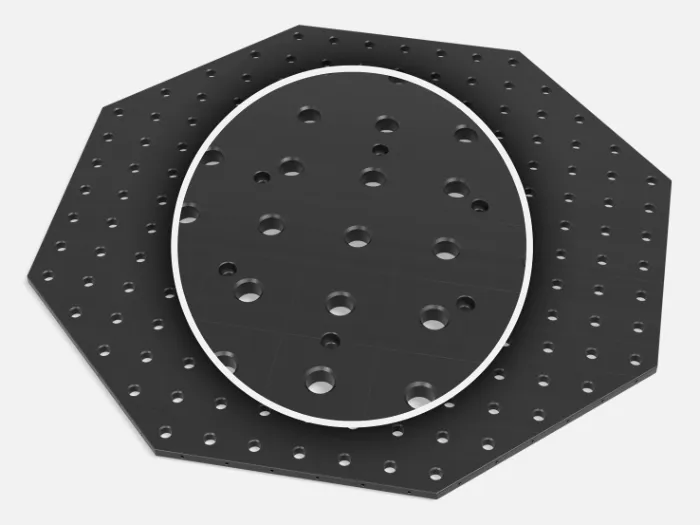

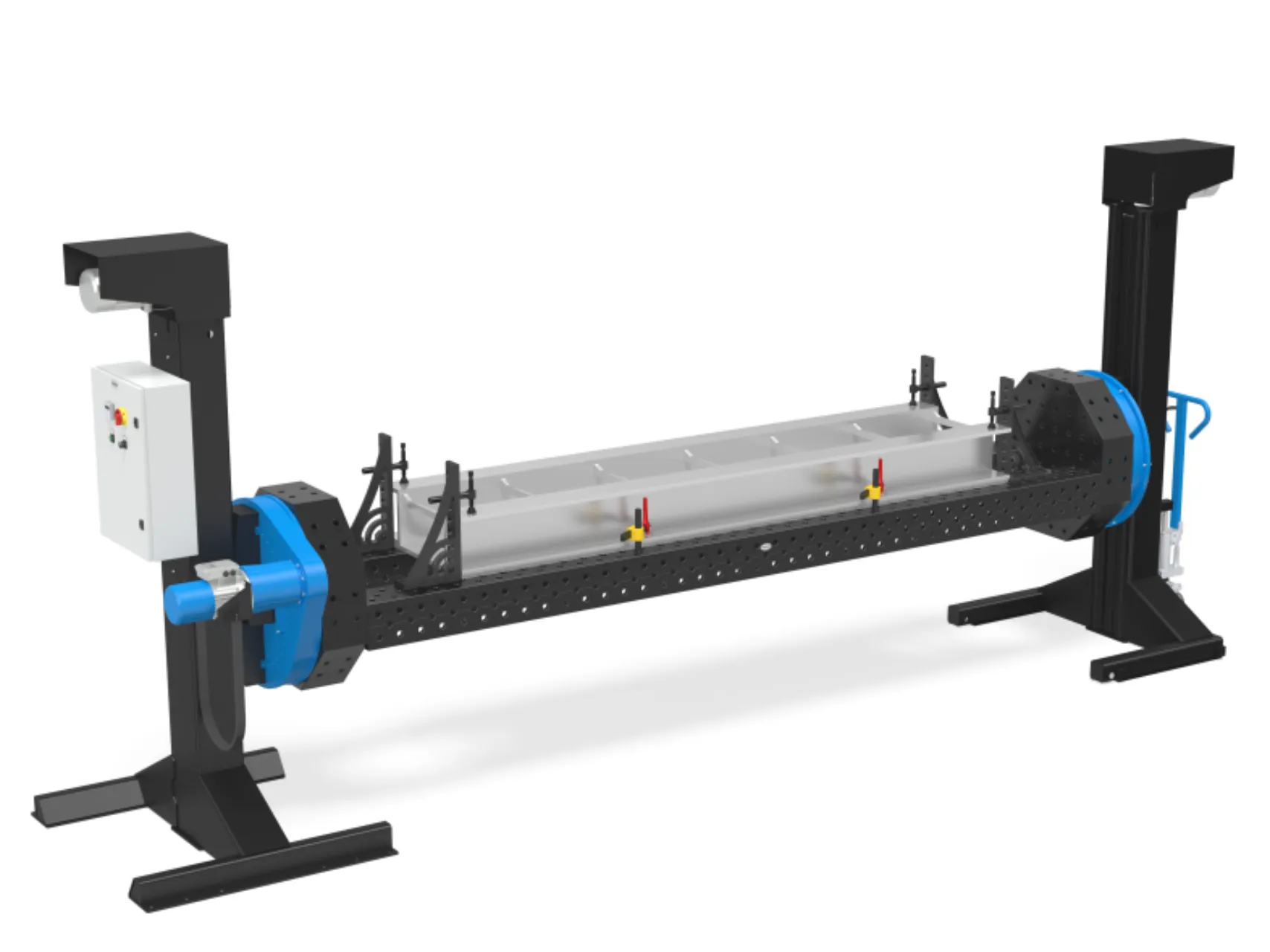

Szerelőfuratok
Az oldallap nélküli változatok esetében a szerelőfuratok az asztallapon helyezkednek el, szintén a megrendeléskor egyeztetett méretek és elrendezés alapján.
Oktagonális asztallap változatok
| | Egyszerű asztallap x12 mm | 50 mm oldalmagasság x12 mm | 100 mm oldalmagasság x12 mm |
|---|---|---|---|
 |  |  | |
| Furatátmérő | ∅16 mm | ∅16 mm | ∅16 mm |
| Furatrács az asztallapon | 50×50 mm | 50×50 mm | 50×50 mm |
| Rácsvonalak osztása | 50×50 mm | 50×50 mm | 50×50 mm |
| Oldalmagasság | — | 50 mm | 100 mm |
| Furatrács az oldallapon | M8 / 50 mm | 50 mm | 50×50 mm |
| Anyagvastagság | 12 mm | 12 mm | 12 mm |
| Anyagminőség | S355J2+N szerkezeti acél | S355J2+N szerkezeti acél | S355J2+N szerkezeti acél |
| Felületkezelés | plazmanitridált | plazmanitridált | plazmanitridált |
| Alapkeménység | 165–220 Vickers | 165–220 Vickers | 165–220 Vickers |
| Felületi keménység | 450–750 Vickers | 450–750 Vickers | 450–750 Vickers |
| Választható méretek | 500×500 mm 600×600 mm 800×800 mm 1000×1000 mm 1200×1200 mm — — — — — | — 600×600 mm 800×800 mm 1000×1000 mm 1200×1200 mm — — — — — | — 600×600 mm 800×800 mm 1000×1000 mm 1200×1200 mm — — — — — |
| | Egyszerű asztallap x18 mm | 150 mm oldalmagasság x18 mm |
|---|---|---|
 |  | |
| Furatátmérő | ∅22 mm | ∅22 mm |
| Furatrács az asztallapon | 100×100 mm | 100×100 mm |
| Rácsvonalak osztása | 100×100 mm | 100×100 mm |
| Oldalmagasság | — | 150 mm |
| Furatrács az oldallapon | M8 / 100 mm | 100×50 mm |
| Anyagvastagság | 18 mm | 18 mm |
| Anyagminőség | S355J2+N szerkezeti acél | S355J2+N szerkezeti acél |
| Felületkezelés | plazmanitridált | plazmanitridált |
| Alapkeménység | 165–220 Vickers | 165–220 Vickers |
| Felületi keménység | 450–750 Vickers | 450–750 Vickers |
| Választható méretek | — 600×600 mm 800×800 mm 1000×1000 mm 1200×1200 mm 1400×1400 mm 1500×1500 mm — — — | — — 800×800 mm 1000×1000 mm 1200×1200 mm 1400×1400 mm 1500×1500 mm 1600×1600 mm 1700×1700 mm 1800×1800 mm |
| | Egyszerű asztallap x25 mm | 100 mm oldalmagasság x25 mm | 200 mm oldalmagasság x25 mm |
|---|---|---|---|
 |  |  | |
| Furatátmérő | ∅28 mm | ∅28 mm | ∅28 mm |
| Furatrács az asztallapon | 100×100 mm | 100×100 mm | 100×100 mm |
| Rácsvonalak osztása | 100×100 mm | 100×100 mm | 100×100 mm |
| Oldalmagasság | — | 100 mm | 200 mm |
| Furatrács az oldallapon | M8 / 100 mm | 100 mm | 100×100 mm |
| Anyagvastagság | 25 mm | 25 mm | 25 mm |
| Anyagminőség | S355J2+N szerkezeti acél | S355J2+N szerkezeti acél | S355J2+N szerkezeti acél |
| Felületkezelés | plazmanitridált | plazmanitridált | plazmanitridált |
| Alapkeménység | 165–220 Vickers | 165–220 Vickers | 165–220 Vickers |
| Felületi keménység | 450–750 Vickers | 450–750 Vickers | 450–750 Vickers |
| Választható méretek | — 600×600 mm 800×800 mm 1000×1000 mm 1200×1200 mm 1400×1400 mm 1500×1500 mm — — — | — — 800×800 mm 1000×1000 mm 1200×1200 mm 1400×1400 mm 1500×1500 mm 1600×1600 mm 1700×1700 mm 1800×1800 mm | — — 800×800 mm 1000×1000 mm 1200×1200 mm 1400×1400 mm 1500×1500 mm 1600×1600 mm 1700×1700 mm 1800×1800 mm |
| Premium Light | Egyszerű asztallap x15 mm | 100 mm oldalmagasság x15 mm | 200 mm oldalmagasság x15 mm |
|---|---|---|---|
 |  |  | |
| Furatátmérő | ∅28 mm | ∅28 mm | ∅28 mm |
| Furatrács az asztallapon | 100×100 mm | 100×100 mm | 100×100 mm |
| Rácsvonalak osztása | 100×100 mm | 100×100 mm | 100×100 mm |
| Oldalmagasság | — | 100 mm | 200 mm |
| Furatrács az oldallapon | M8 / 100 mm | 100 mm | 100×100 mm |
| Anyagvastagság | 15 mm | 15 mm | 15 mm |
| Anyagminőség | X8.7 átedzett szerszámacél | X8.7 átedzett szerszámacél | X8.7 átedzett szerszámacél |
| Felületkezelés | plazmanitridált | plazmanitridált | plazmanitridált |
| Alapkeménység | 280–340 Vickers | 280–340 Vickers | 280–340 Vickers |
| Felületi keménység | 450–850 Vickers | 450–850 Vickers | 450–850 Vickers |
| Választható méretek | — 600×600 mm 800×800 mm 1000×1000 mm 1200×1200 mm 1400×1400 mm 1500×1500 mm — — — | — — 800×800 mm 1000×1000 mm 1200×1200 mm 1400×1400 mm 1500×1500 mm 1600×1600 mm 1700×1700 mm 1800×1800 mm | — — 800×800 mm 1000×1000 mm 1200×1200 mm 1400×1400 mm 1500×1500 mm 1600×1600 mm 1700×1700 mm 1800×1800 mm |
