Siegmund szerszámok és tartozékok

A hegesztőasztalon történő készüléképítéshez használható ütközők, derékszögek, gyorsrögzítő csavarok, szorítók, prizmák, támaszok, segédanyagok és egyéb kiegészítők

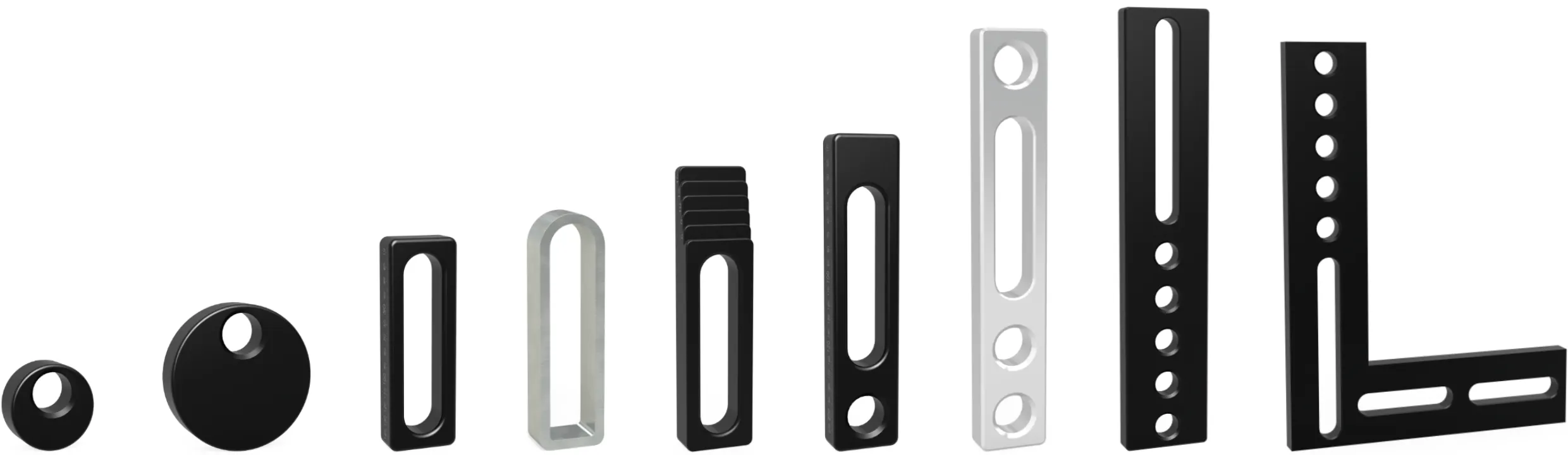

Ütközők

Az excenteres ütközők kis helyigényűek, elfordításukkal fokozatmentes méretbeállítás valósítható meg. A Flex ütközők az oválfuratok segítségével bármilyen helyzetben rögzíthetők, rádiuszos végüknek köszönhetően alakos és sík felületekhez is használhatók. Az univerzális ütközők az oválfuratok felhasználásával tetszőleges helyzetben beállíthatók, a rendszerfuratok segítségével pedig az asztal furatosztásához igazíthatók.

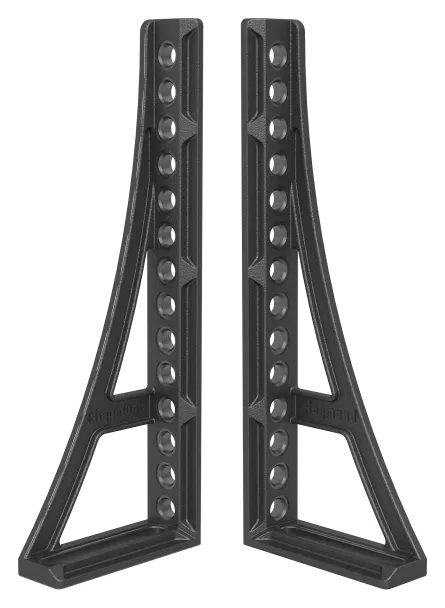

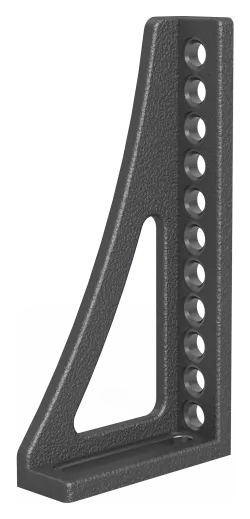

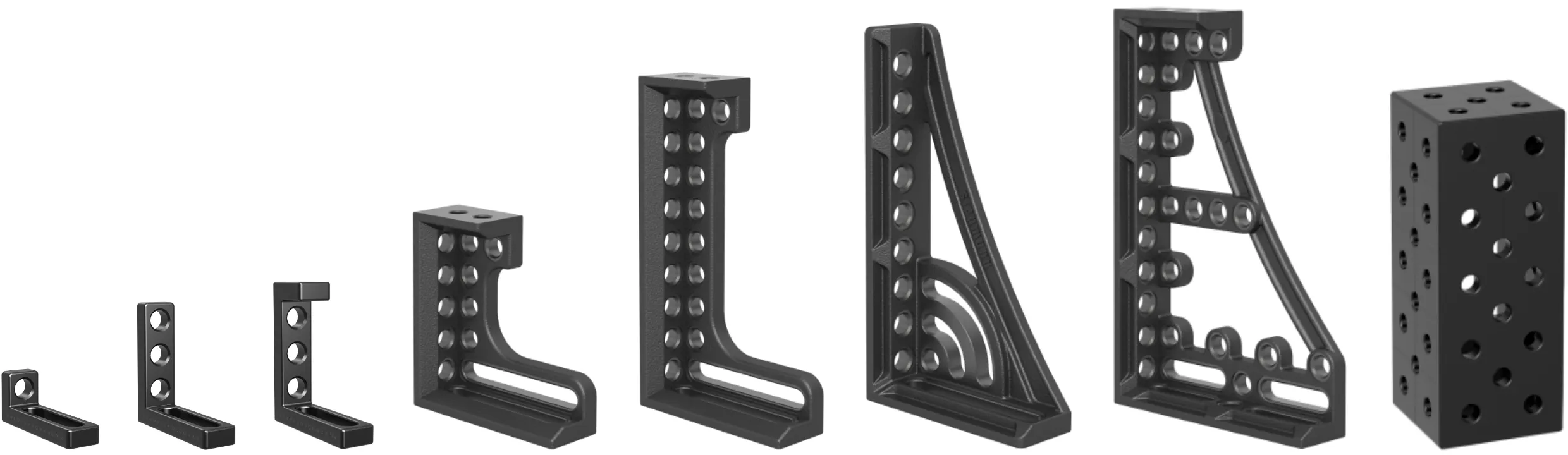

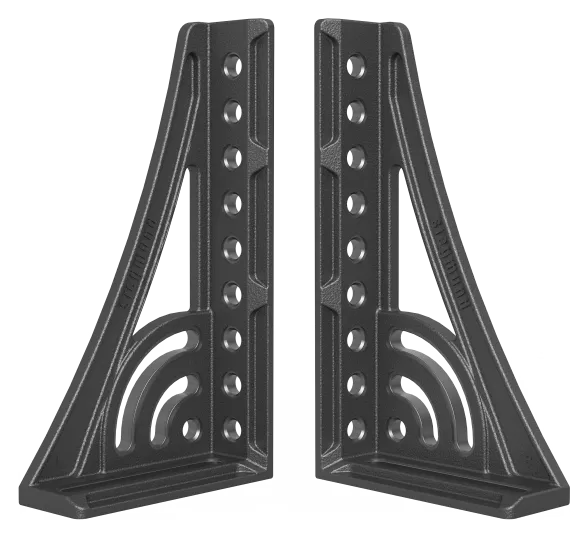

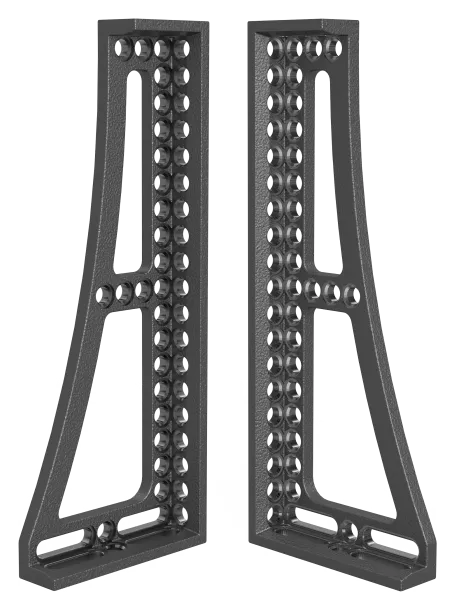

Derékszögek

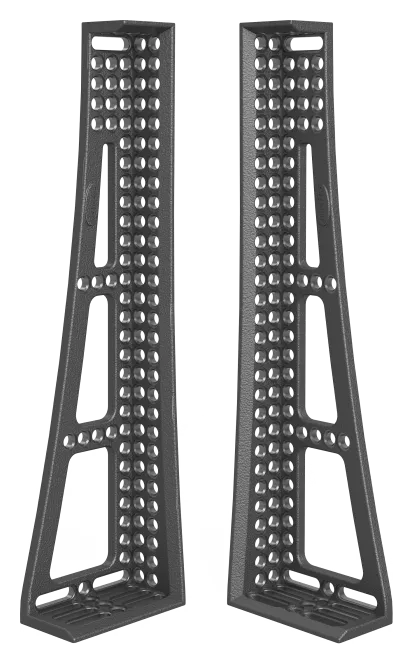

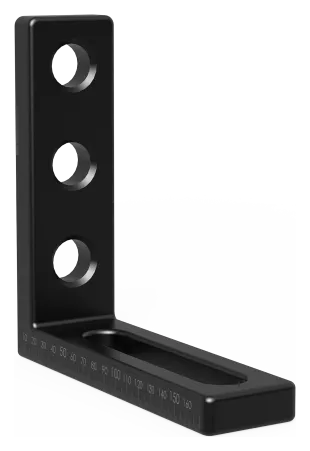

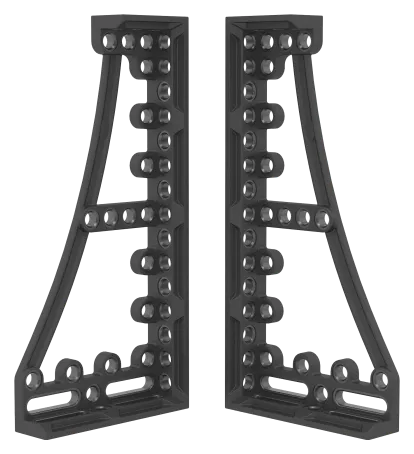

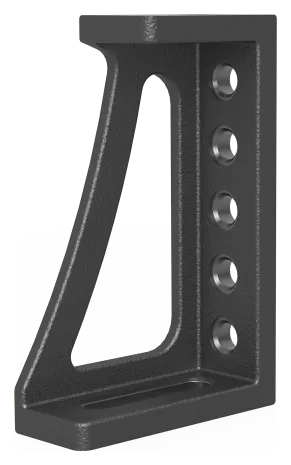

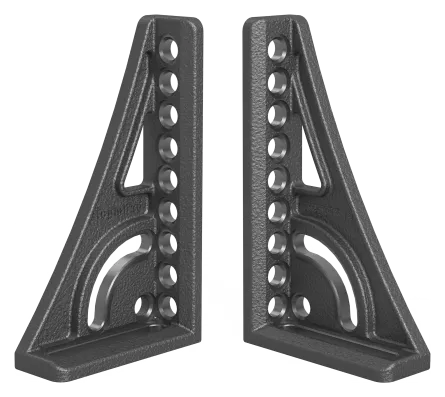

A derékszögek nagy méretválasztékban és többféle kivitelben állnak rendelkezésre. Nagyobb méretű munkadarabok ütköztetésére, a hegesztőasztalra merőleges síkok kialakítására, és további szerszámok fogadására alkalmasak. Az univerzális szögelemek 10°–150° tartományban tetszőlegesen beállíthatók. Az U-derékszögek a hegesztőasztal kiterjesztését, vagy több asztal összekötését teszik lehetővé.

Rögzítőelemek

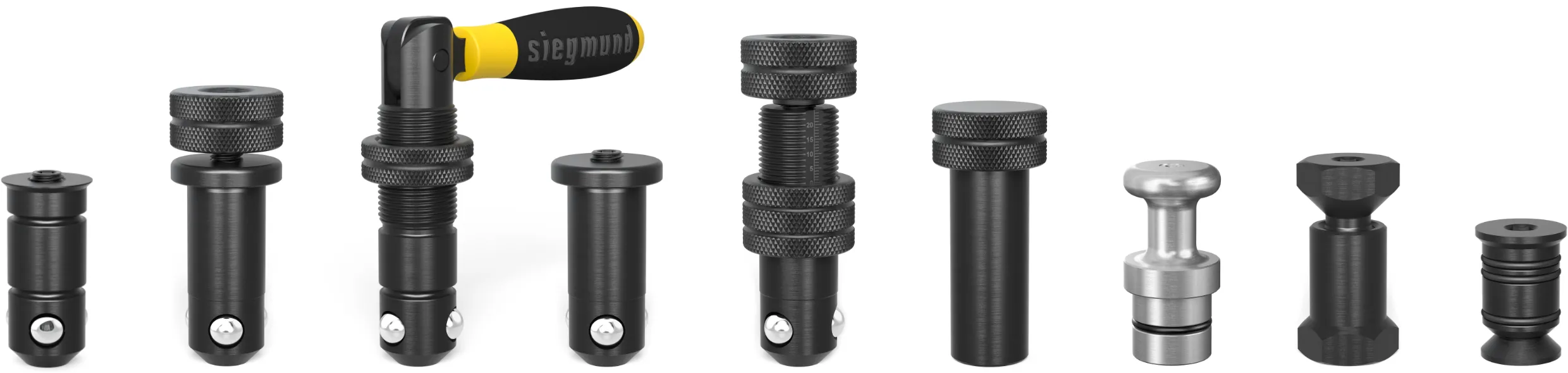

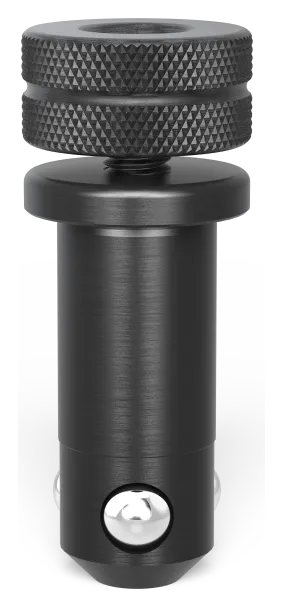

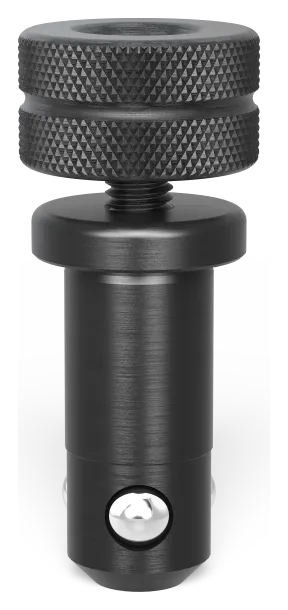

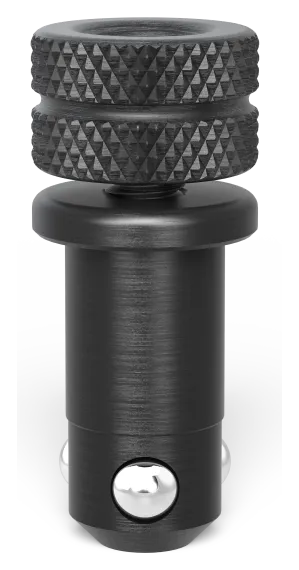

A gyorsrögzítő csavarok a golyós feszítőmechanizmusnak köszönhetően gyorsan és stabilan képesek a szerszámokat egymáshoz vagy a hegesztőasztalhoz rögzíteni. Az összekötő csavarok nagyméretű elemek, pl. U-derékszögek, hegesztőasztalok tartós és pontos rögzítésére, összekötésére szolgálnak. A mágneses rögzítőcsapok vékony lemezek és kevésbé terhelhető alkatrészek pozícionálásához használhatók.

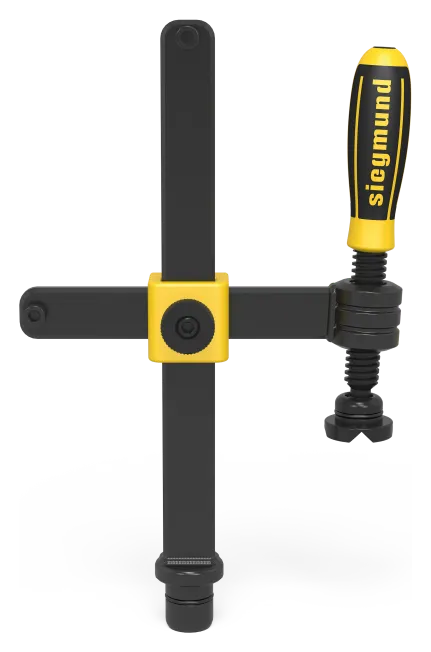

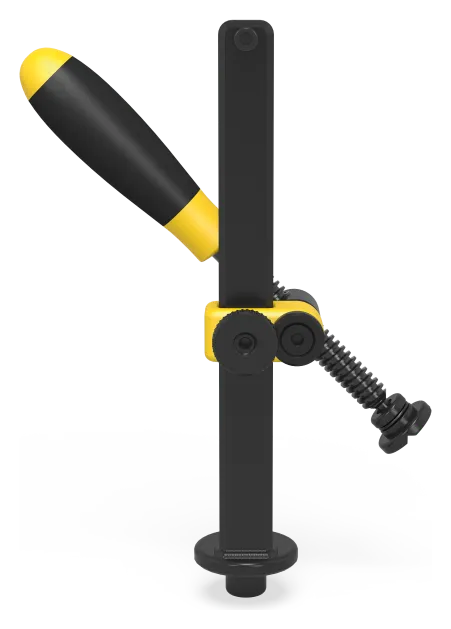

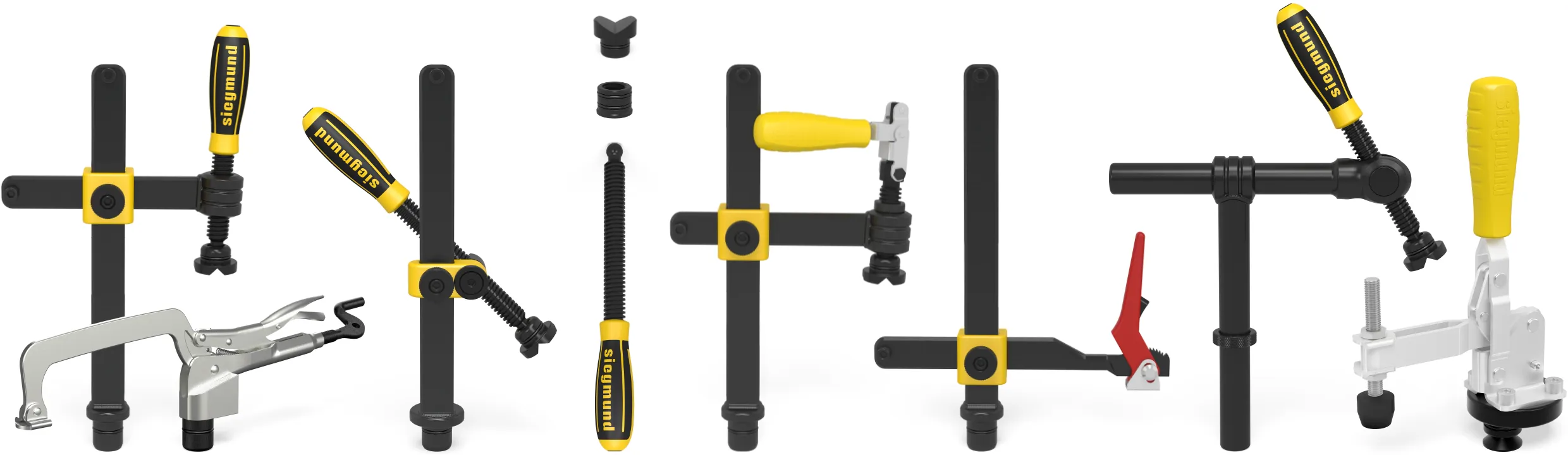

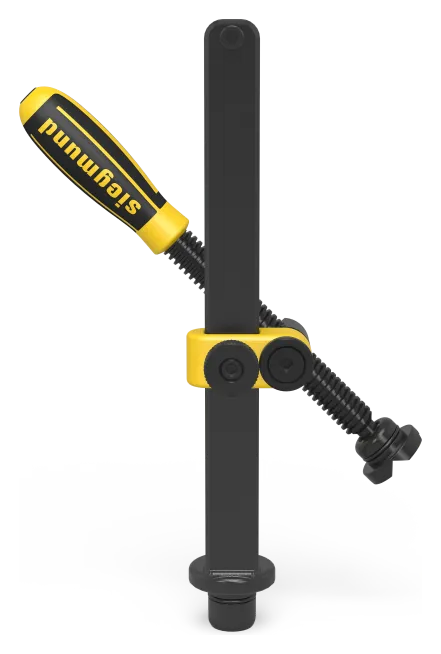

Szorítók

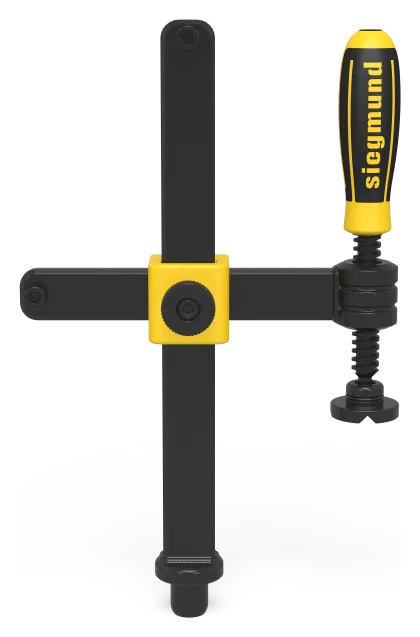

A különböző kivitelű szorítók a munkadarabok rögzítésére alkalmasak. A cserealkatrészek széles választékával bármilyen rögzítési feladat megoldható. A hossz- és keresztrudak, menetes orsók többféle méretben érhetők el, amelyekkel az átfogási tartomány tovább növelhető. Az orsók prizmái pedig könnyen kicserélhetők különböző profilú acél, rozsdametes acél, alumínium vagy poliamid anyagból készült prizmákra.

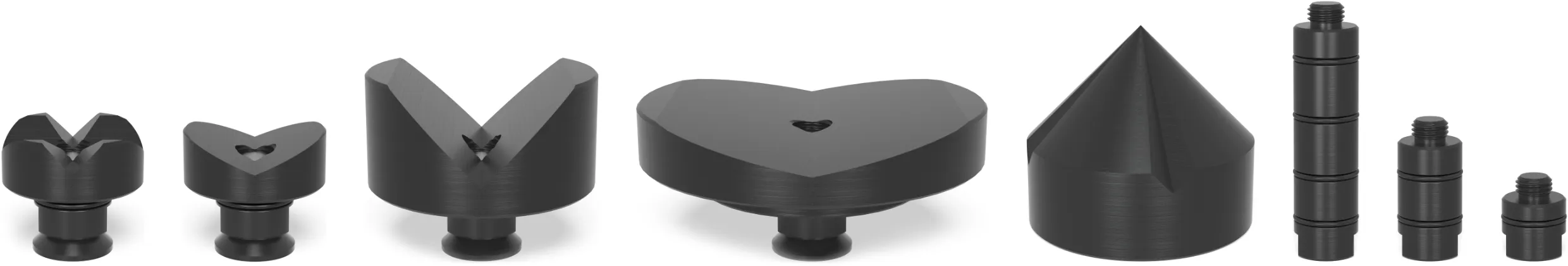

Prizmák

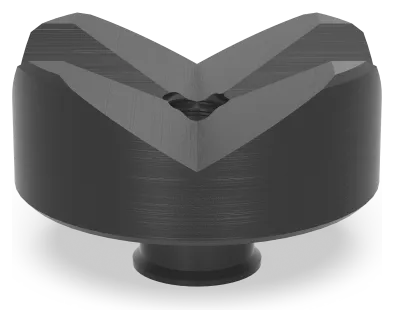

A prizmák csövek, rudak, hengeres alkatrészek és élére állított zártszelvények pozícionálását teszik lehetővé. Többféle méretben és anyagminőségben, különböző profilszögekkel állnak rendelkezésre. A tájolócsap segítségével a hegesztőasztalok vagy más szerszámok furataihoz illeszthetők, illetve a csap eltávolítása után az asztalon bárhol elhelyezhetők. Magasságuk hosszabb tájolócsapok és távtartó gyűrűk felhasználásával állítható.

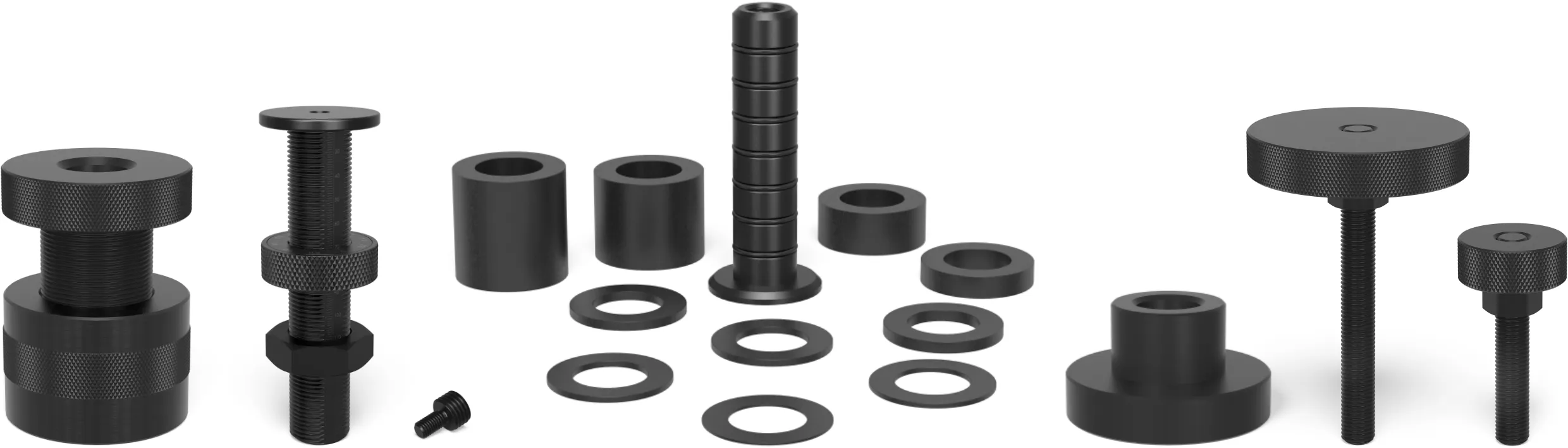

Támaszok

Precíz méretek beállítására a finommenetes támaszok és az állítható magasságű támaszok alkalmasak, melyek prizmákkal is kiegészíthetők. A többféle méretű gyűrűt és egy szárat tartalmazó távtartó készlet segítségével milliméter pontos távolságok alakíthatók ki. A menetes távtartók a rendszerfuratokba helyezett menetes persellyel együtt használhatók, elforgatásukkal tetszőleges ütközési méret beállítható.

Műhelyfelszerelés

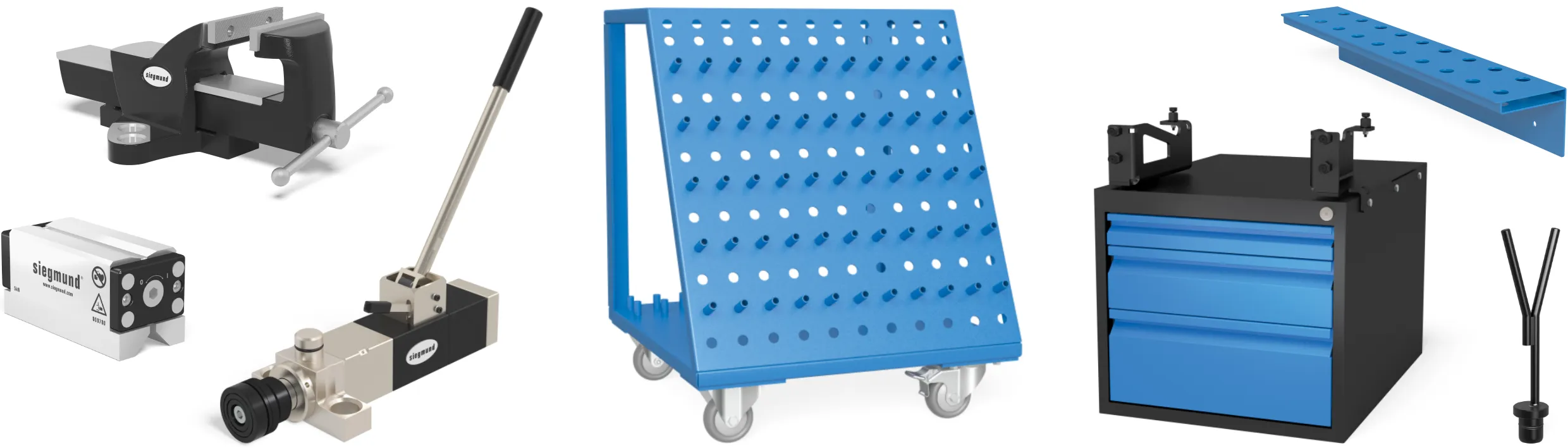

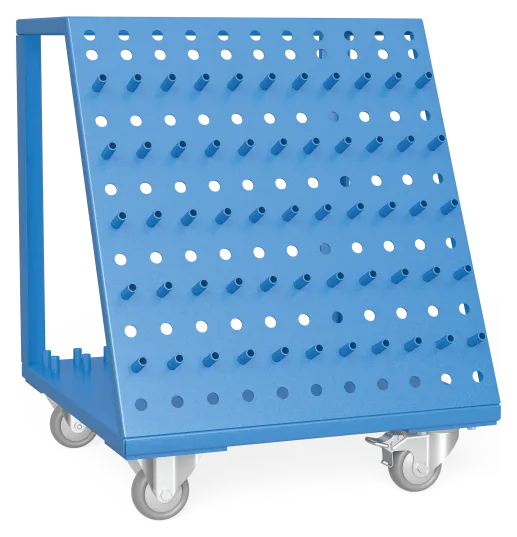

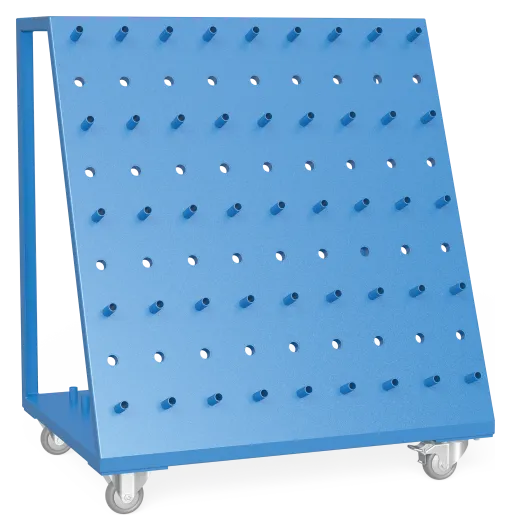

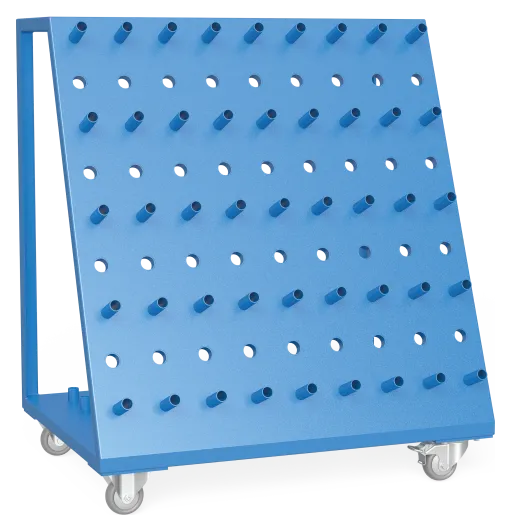

A védőpofákkal is kiegészíthető asztali satu gyorsrögzítő csavarok segítségével egyszerűen a hegesztőasztalra szerelhető. A hidraulikus prés használható egyengetésre, csőhajlításra, vagy a munkadarab előfeszítésére hegesztés előtt. A mágneses rögzítőblokk a munkadarabok gyors rögzítését teszi lehetővé. A szerszámok tárolására többféle kivitelű szerszámkocsi, szerszámtartó fal és konzol, vagy hegesztőasztal alá szerelhető zárható fiókos tárolódoboz áll rendelkezésre.

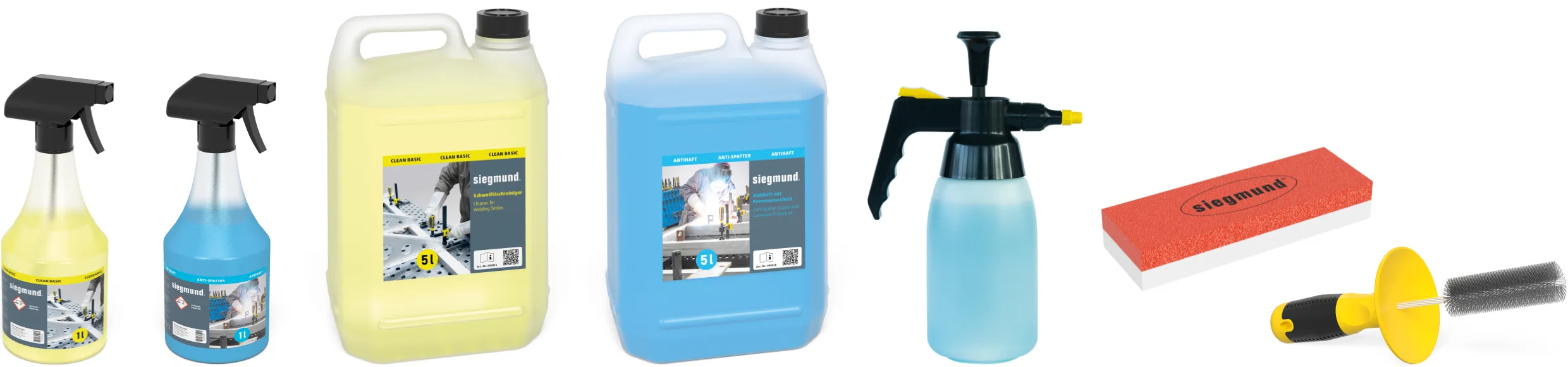

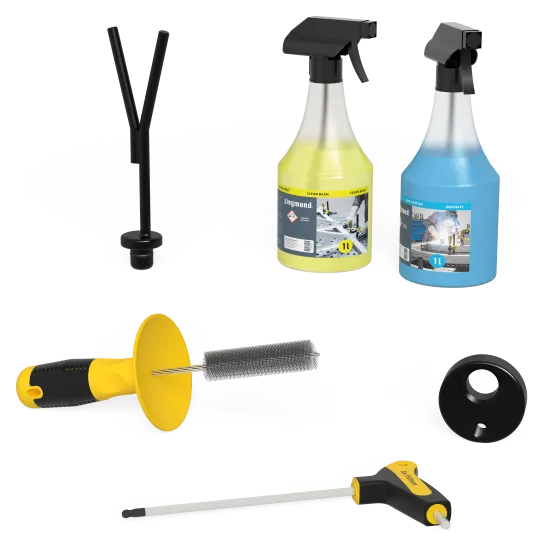

Segédanyagok

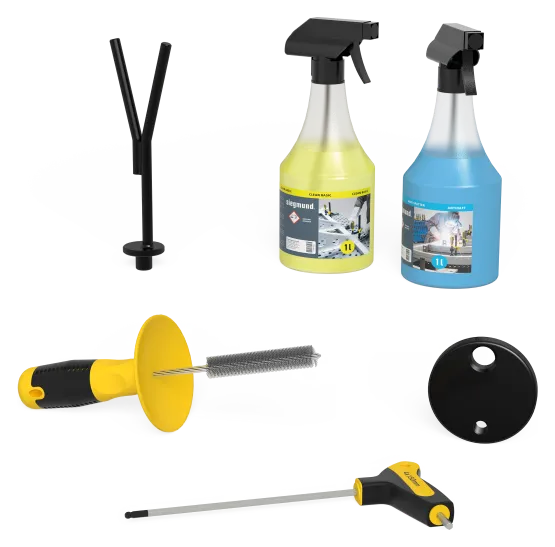

A vízbázisú Clean Basic tisztítófolyadék a hegesztőasztalok és a szerszámok tisztítására szolgál. A tapadásgátló folyadék a hegesztéskor keletkező szikrák és fröccsenések ellen nyújt védelmet. A segédanyagok 1 kg szórófejes palack és 5 kg kanna kiszerelésben rendelhetők.

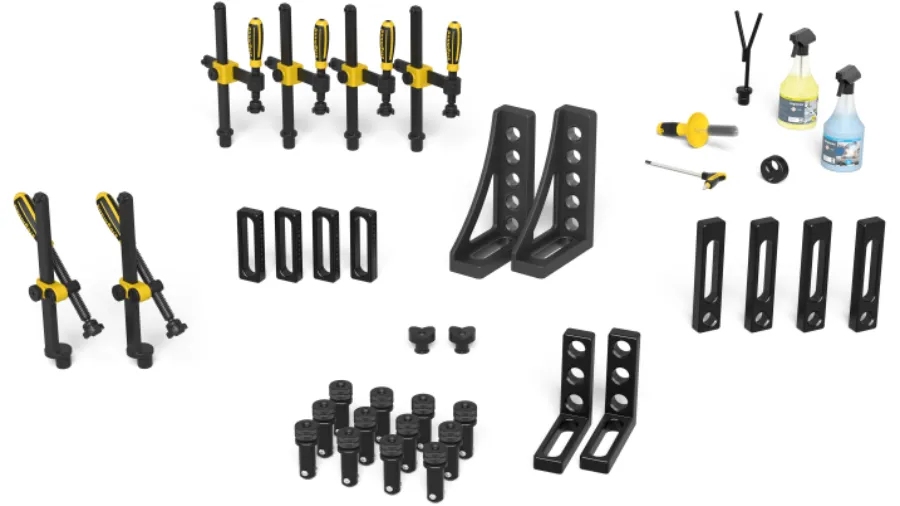

Szerszámkészletek

	Csavaros szorító	Csavaros szorító	Prizma	Gyorsrögzítő csavar	Flex ütköző	Ütköző	Derékszög	Derékszög	Derékszög	Elforgatható derékszög	Derékszög	Derékszög	Szerszámkocsi	Karbantartó csomag

Méret	90º	45º/90º	90º/120º	∅16 mm	80 mm	115 mm	25 mm	90 mm	300 mm	250 mm	500 mm	750 mm	—	—

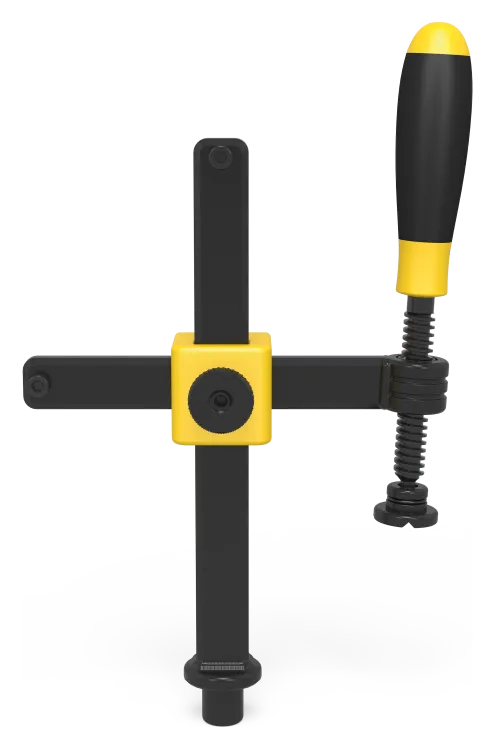

Cikkszám	2-160610	2-160630	2-160645.1.N	2-160511	2-160410.N	2-160420.N	2-160108.N	2-160110.N	2-160162.N	2-160161.N 2-160163.N	2-160134.N 2-160136.N	2-160146.N 2-160148.N	2-160910	2-163999
Készlet #1	4 db	—	—	12 db	—	4 db	4 db	4 db	—	—	—	—	—	1 db
Készlet #2	6 db	2 db	4 db	18 db	4 db	6 db	6 db	6 db	2 db	—	—	—	—	1 db
Készlet #3	8 db	4 db	4 db	24 db	4 db	8 db	8 db	8 db	2 db	—	1+1 db	—	—	1 db
Készlet #4	10 db	4 db	8 db	30 db	8 db	10 db	10 db	10 db	4 db	1+1 db	1+1 db	—	1 db	1 db
Készlet #5	12 db	6 db	8 db	36 db	8 db	12 db	12 db	12 db	4 db	1+1 db	1+1 db	1+1 db	1 db	1 db

	Csavaros szorító	Csavaros szorító	Prizma	Gyorsrögzítő csavar	Mágneses rögzítőcsap	Ütköző	Ütköző	Ütköző	Ütköző	Derékszög	Derékszög	Derékszög	Derékszög	Elforgatható derékszög	Derékszög	Szerszámkocsi	Karbantartó csomag

Méret	90º	45º/90º	90º/120º	∅22 mm	∅22 mm	150 mm	225 mm	300 mm	500 mm	175 mm	300 mm	300 mm	500 mm	500 mm	800 mm	—	—

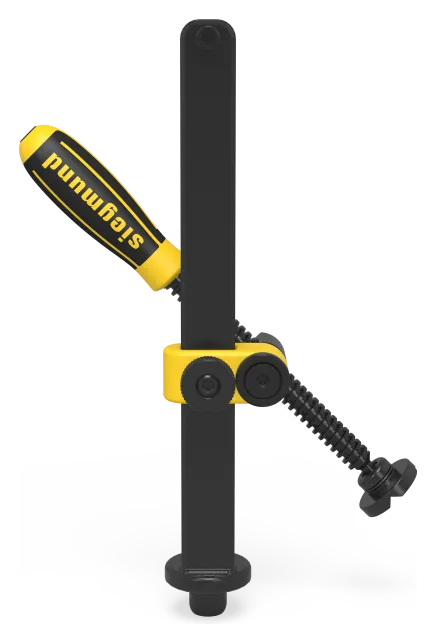

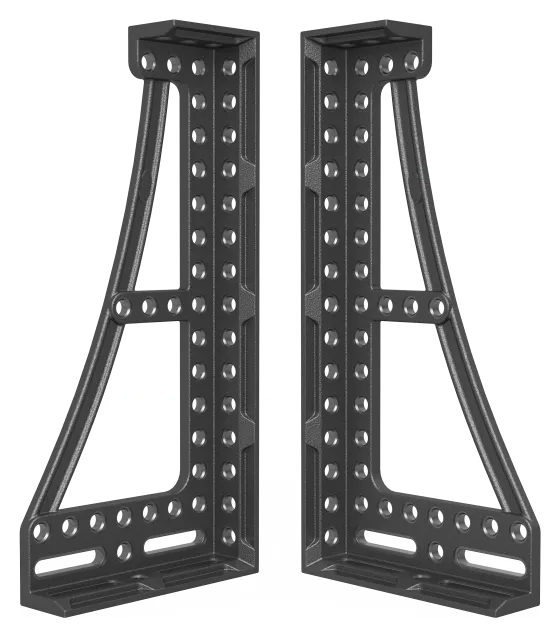

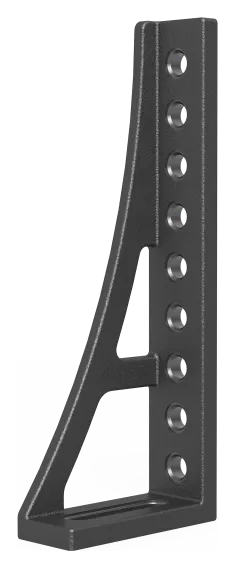

Cikkszám	2-220610.1	2-220630.1	2-220645.1	2-220511	2-220740	2-220410.N	2-220420.N	2-220426.N	2-220430.N	2-220110.N	2-220152.N	2-220116.N	2-220162.N	2-220164.N 2-220165.N	2-220144.N 2-220146.N	2-220910	2-223999
Készlet #1	4 db	2 db	—	12 db	—	4 db	4 db	—	—	2 db	2 db	—	—	—	—	—	1 db
Készlet #2	6 db	4 db	4 db	18 db	4 db	6 db	6 db	2 db	—	4 db	2 db	—	—	—	—	—	1 db
Készlet #3	10 db	6 db	4 db	24 db	4 db	8 db	8 db	2 db	—	6 db	2 db	—	—	—	—	—	1 db
Készlet #4	12 db	8 db	8 db	30 db	8 db	10 db	10 db	2 db	2 db	8 db	—	2 db	2 db	1+1 db	—	1 db	1 db
Készlet #5	14 db	10 db	8 db	30 db	8 db	12 db	12 db	4 db	4 db	10 db	—	2 db	2 db	1+1 db	1+1 db	1 db	1 db

	Csavaros szorító	Csavaros szorító	Prizma	Gyorsrögzítő csavar	Mágneses rögzítőcsap	Ütköző	Ütköző	Ütköző	Derékszög	Derékszög	Derékszög	Elforgatható derékszög	Derékszög	Derékszög	Szerszámkocsi	Karbantartó csomag

Méret	90º	45º/90º	135º	∅28 mm	∅28 mm	150 mm	225 mm	500 mm	175 mm	300 mm	500 mm	500 mm	750 mm	800 mm	—	—

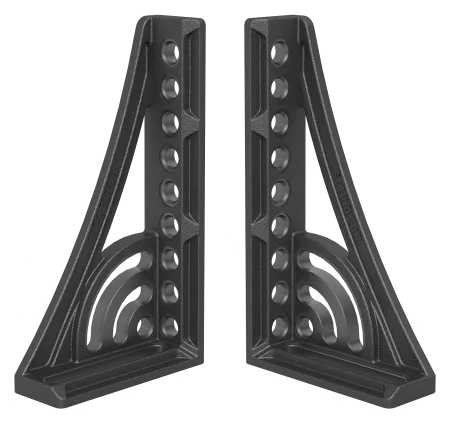

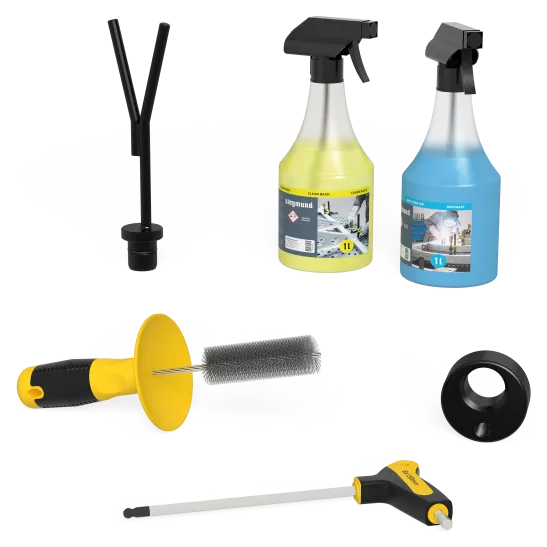

Cikkszám	2-280610.N	2-280630.N	2-280648.1.N	2-280511	2-280740	2-280410.N	2-280420.N	2-280430.N	2-280110.N	2-280152.N	2-280162.N	2-280164.N 280165.N	2-280166.N 280167.N	2-280144.N 280146.N	2-280910	2-283999
Készlet #1	4 db	2 db	2 db	12 db	—	4 db	4 db	—	2 db	2 db	—	—	—	—	—	1 db
Készlet #2	6 db	4 db	4 db	18 db	4 db	6 db	6 db	—	4 db	2 db	2 db	—	—	—	—	1 db
Készlet #3	10 db	6 db	4 db	24 db	4 db	8 db	8 db	—	6 db	2 db	2 db	—	1+1 db	—	—	1 db
Készlet #4	14 db	10 db	6 db	30 db	8 db	10 db	10 db	4 db	8 db	2 db	2 db	1+1 db	1+1 db	—	1 db	1 db
Készlet #5	14 db	10 db	8 db	36 db	8 db	12 db	12 db	4 db	12 db	2 db	2 db	1+1 db	1+1 db	1+1 db	1 db	1 db

Basic szerszámkészletek

Basic	Csavaros szorító	Gyorsrögzítő csavar	Ütköző	Derékszög	Derékszög	Derékszög	Karbantartó csomag

Méret	90º	∅16 mm	115 mm	25 mm	90 mm	300 mm	—
Cikkszám	2-160610	2-160511	2-160420.N	2-160108.N	2-160110.N	2-160162.N	2-163999
Készlet #1	4 db	12 db	8 db	4 db	2 db	—	1 db
Készlet #2	8 db	16 db	10 db	4 db	4 db	2 db	1 db

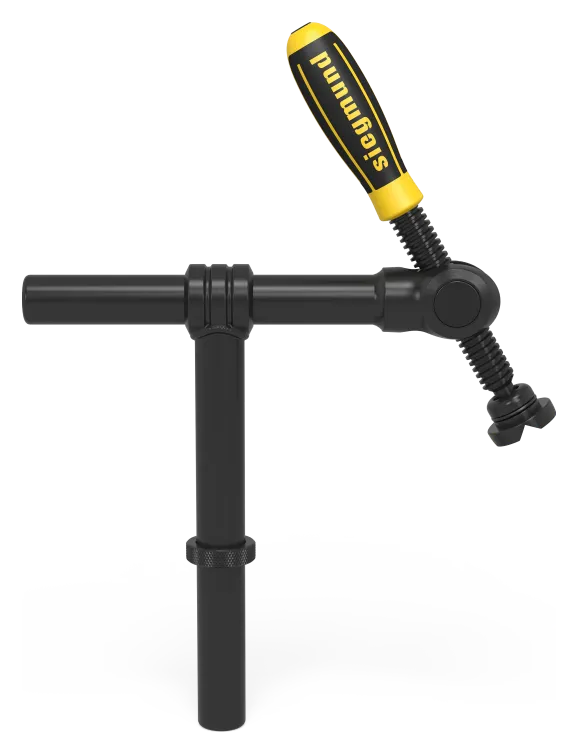

Basic	Csavaros szorító	Rögzítőcsavar	Flex ütköző	Gyorsrögzítő csavar	Ütköző	Derékszög	Derékszög	Karbantartó csomag

Méret	±42º/90º	M12	78 mm	∅28 mm	225 mm	175 mm	500 mm	—
Cikkszám	2-280604	2-280543	2-160415	2-280511	2-280420.N	2-280110.N	2-280162.N	2-283999
Készlet #1	4 db	8 db	8 db	8 db	6 db	2 db	—	1 db
Készlet #2	8 db	8 db	8 db	12 db	8 db	4 db	—	1 db
Készlet #3	10 db	8 db	8 db	18 db	10 db	6 db	4 db	1 db
